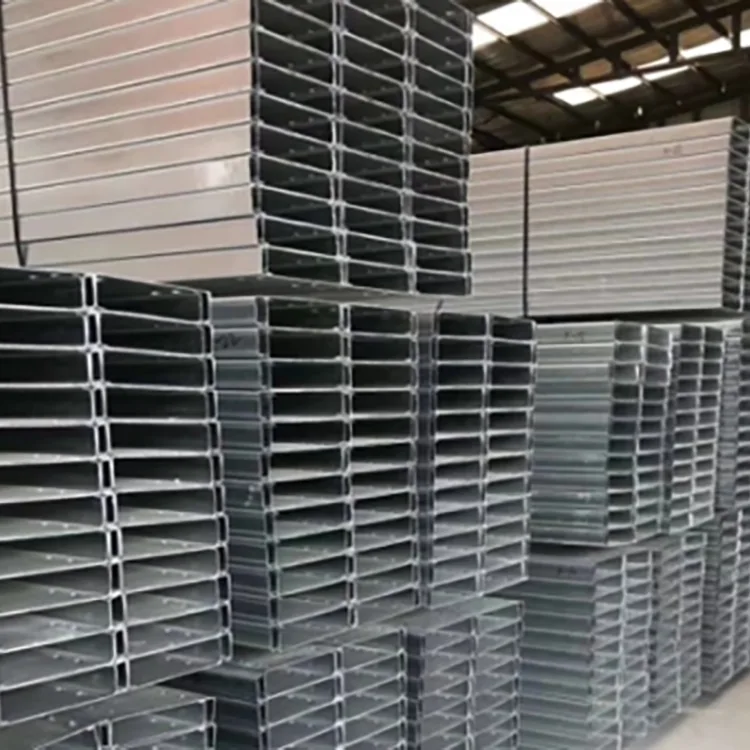

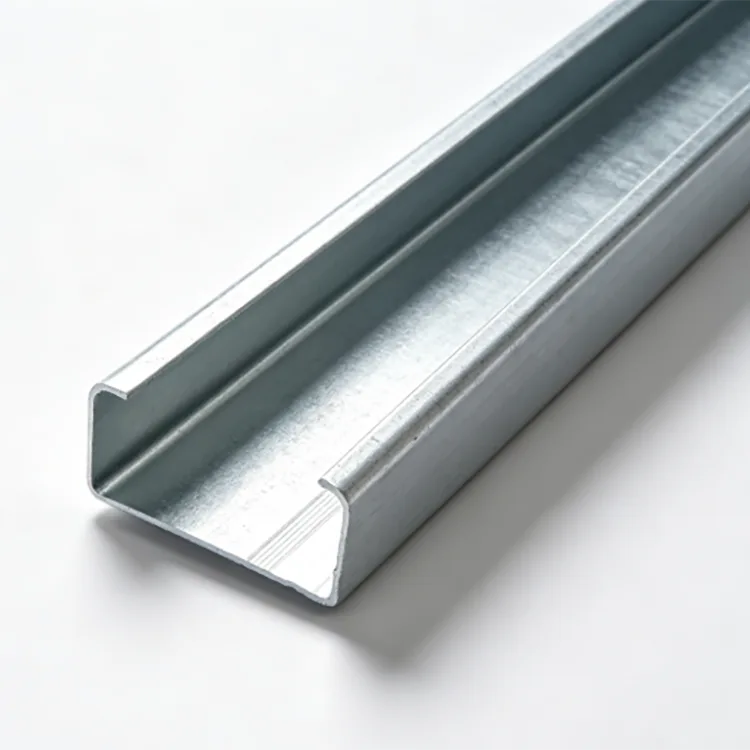

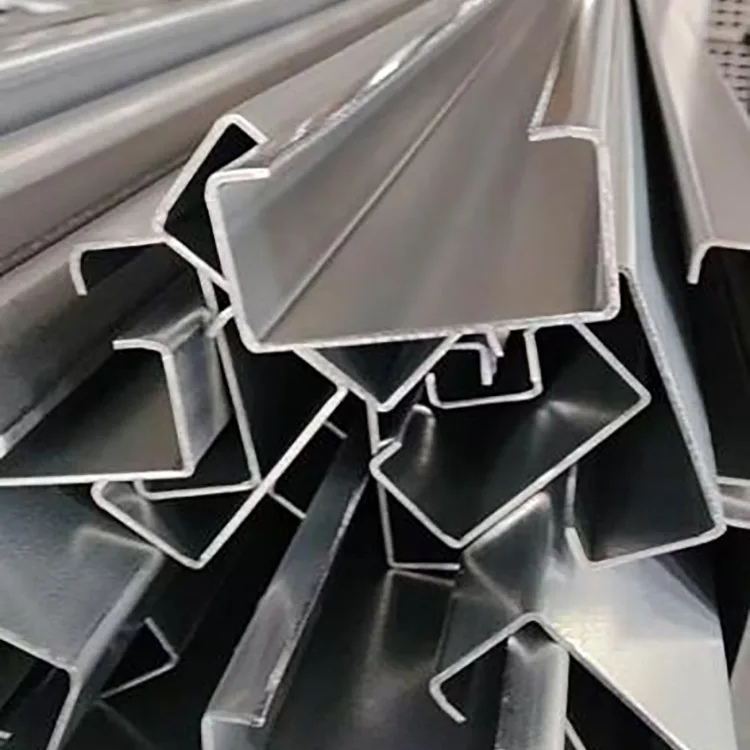

கால்வனேற்றப்பட்ட சி பர்லின்

கால்வனேற்றப்பட்ட சி பர்லின் தொடர்ச்சியான குளிர் உருளை உருவாக்கம் மூலம் Q235B அல்லது Q355B எஃகு துண்டுகளிலிருந்து தயாரிக்கப்படுகிறது. சி-வடிவ பிரிவு தேவையான பரிமாணங்களுக்கு உருவாகிறது, அதைத் தொடர்ந்து நிலையான நீளம் வெட்டுதல், குத்துதல் மற்றும் நேராக்குதல். முடிக்கப்பட்ட சுயவிவரம் பின்னர் ஊறுகாய், ஃப்ளக்சிங், உலர்த்துதல் மற்றும் ஹாட் டிப் கால்வனைசிங் ஆகியவற்றிற்கு உட்படுகிறது.

உருவாக்கப்பட்ட-பின்-கால்வனேற்றப்பட்ட செயல்முறையானது, அதன் முக்கிய துளைகள் மற்றும் வெட்டுக்கள் உட்பட நிறைவு செய்யப்பட்ட C சுயவிவரத்தை ஒட்டுமொத்த துத்தநாக பூச்சு பெற அனுமதிக்கிறது. இது மழை, ஈரப்பதம், உப்பு தெளிப்பு மற்றும் பிற அரிக்கும் நிலைமைகளுக்கு வெளிப்படும் கட்டமைப்புகளுக்கு பொருத்தமான பகுதியை உருவாக்குகிறது.

கருப்பு குளிர்-வடிவமான சி பர்லின்களுடன் ஒப்பிடும்போது, ​​கால்வனேற்றப்பட்ட சுயவிவரத்திற்கு குறைவான வழக்கமான அரிப்பு பராமரிப்பு தேவைப்படுகிறது மற்றும் நீண்ட கால வெளிப்புற பயன்பாட்டிற்கு மிகவும் பொருத்தமானது. துத்தநாக பூச்சு உண்மையான சூழலுக்கு ஏற்ப தேர்ந்தெடுக்கப்பட வேண்டும்.

தொழில்நுட்ப விவரக்குறிப்புகள்

ஹாட் டிப் கால்வனைசிங் செயல்முறை

எஃகு துண்டு குளிர் உருளை உருவாக்கும் வரியில் நுழைகிறது, அங்கு பல உருவாக்கும் பாஸ்கள் சி பிரிவை உருவாக்குகின்றன. நிலையான-நீள வெட்டுதல், குத்துதல் மற்றும் மூலை செயலாக்கம் ஆகியவை கால்வனேற்றத்திற்கு முன் முடிக்கப்படுகின்றன.

உருகிய துத்தநாகக் குளியலறையில் சுமார் 450 டிகிரி செல்சியஸ் வெப்பநிலையில் நுழைவதற்கு முன் உருவான பகுதிகள் ஊறுகாய்களாகவும், ஃப்ளக்ஸ் மூலம் சிகிச்சையளிக்கப்பட்டு உலர்த்தப்படுகின்றன. கால்வனேற்றப்பட்ட பிறகு, அவை குளிர்ந்து செயலிழக்கச் செய்யப்படுகின்றன. பேக்கிங் செய்வதற்கு முன் துத்தநாக பூச்சு தடிமன், கவரேஜ் மற்றும் தோற்றம் ஆகியவை சரிபார்க்கப்படுகின்றன.

கால்வனேற்றம் செய்வதற்கு முன் உருவாக்குதல் மற்றும் குத்துதல் ஆகியவை துத்தநாகப் பாதுகாப்பைப் பெற முடிந்த சுயவிவரம் மற்றும் செயலாக்கப்பட்ட பகுதிகளை அனுமதிக்கிறது.

துத்தநாக பூச்சு தேர்வு

கடுமையான உப்பு தெளிப்பு, ஆக்கிரமிப்பு இரசாயன வாயு அல்லது தொடர்ந்து நிற்கும் நீர் இல்லாத சாதாரண உள்நாட்டு வெளிப்புற நிலைமைகளுக்கு, ≥85 μm பொதுவாகப் பயன்படுத்தப்படுகிறது. வழக்கமான பயன்பாடுகளில் உள்நாட்டு தொழிற்சாலை பர்லின்கள், விதானங்கள், வெளிப்புற ஆதரவுகள் மற்றும் மலை ஒளிமின்னழுத்த திட்டங்கள் ஆகியவை அடங்கும்.

ஈரப்பதமான தொழிற்சாலைகள், கால்நடை கட்டிடங்கள், ஆற்றங்கரை திட்டங்கள் மற்றும் பிற அதிக ஈரப்பதம் உள்ள சூழல்களுக்கு, 120-180 μm கூடுதல் அரிப்பு பாதுகாப்பை வழங்க முடியும்.

கரையோரப் பகுதிகள், துறைமுகங்கள், கடல் கட்டமைப்புகள், இரசாயனப் பூங்காக்கள், கழிவு நீர் வசதிகள் மற்றும் உயர்-அமோனியா கால்நடைக் கட்டிடங்கள் ஆகியவற்றிற்கு, வலுவான அரிப்பு பாதுகாப்பு தேவைப்படும்போது 200-275 μm வரை குறிப்பிடலாம்.

தளத்தின் அரிப்பு நிலைமைகள் மற்றும் எதிர்பார்க்கப்படும் சேவை காலத்திற்கு ஏற்ப பூச்சு தேவை உறுதிப்படுத்தப்பட வேண்டும்.

Q235B அல்லது Q355B?

Q235B பொதுவாக நிலையான ஒளிமின்னழுத்த கட்டமைப்புகள், தொழிற்சாலை பர்லின்கள், ஒளி வெளிப்புற ஆதரவுகள் மற்றும் பொதுவான எஃகு கட்டமைப்புகளுக்குப் பயன்படுத்தப்படுகிறது.

Q355B அதிக காற்று அல்லது பனி சுமைகள், பெரிய இடைவெளிகள், கனமான உபகரண சுமைகள் மற்றும் அதிக தேவைப்படும் கட்டமைப்பு தேவைகளுக்கு ஏற்றது. அதன் அதிக மகசூல் வலிமை, கட்டமைப்பு கணக்கீட்டிற்குப் பிறகு பிரிவு மற்றும் எஃகு நுகர்வு உகந்ததாக இருக்க அனுமதிக்கும்.

ஒப்பிடக்கூடிய பிரிவு நிலைமைகளின் கீழ், Q355B ஆனது Q235B ஐ விட 30% அதிக சுமை திறனை வழங்க முடியும் என்று வழங்கப்பட்ட திட்டத் தரவு குறிப்பிடுகிறது. உண்மையான திறன் பிரிவு பரிமாணங்கள், தடிமன், இடைவெளி, இணைப்பு நிலைமைகள் மற்றும் ஏற்றுதல் ஆகியவற்றைப் பொறுத்தது.

சி பர்லின் அளவு மற்றும் சுவர் தடிமன்

C80-C120 இலகுரக ஆதரவுகள், குழாய் பொருத்துதல், சிறிய விதானங்கள், கிரீன்ஹவுஸ் இரண்டாம் நிலை பர்லின்கள் மற்றும் ஒளி உறை அமைப்புகளுக்கு ஏற்றது.

C140-C180 பொதுவாக தொழிற்சாலை கூரை மற்றும் சுவர் பர்லின்கள், நிலையான ஒளிமின்னழுத்த கட்டமைப்புகள் மற்றும் பொது வெளிப்புற எஃகு ஆதரவிற்காக தேர்ந்தெடுக்கப்படுகிறது.

C200-C250 பெரிய இடைவெளிகள், அதிக காற்று அல்லது பனி சுமைகள் மற்றும் அதிக கட்டமைப்பு தேவைகளுக்கு ஒரு பெரிய பகுதியை வழங்குகிறது. C280–C300 பெரிய அளவிலான கூரைகள், கனரக உபகரண தளங்கள் மற்றும் தேவைப்படும் இடங்களில் பெரிய வெளிப்புற கட்டமைப்பு பயன்பாடுகளுக்கு பயன்படுத்தப்படலாம்.

0.8-1.2 மிமீ இருந்து சுவர் தடிமன் இலகுரக கட்டமைப்புகள் மற்றும் வரையறுக்கப்பட்ட சுமை பயன்பாடுகளுக்கு ஏற்றது. 1.5–2.0 மிமீ என்பது தொழிற்சாலை பர்லின்கள், PV கட்டமைப்புகள் மற்றும் பொது வெளிப்புற சுமை தாங்கும் பயன்பாடுகளுக்கான முக்கிய வரம்பாகும். பெரிய இடைவெளிகள், கனரக உபகரண ஆதரவுகள், அதிக பனி சுமைகள் மற்றும் வலுவான காற்று நிலைமைகளுக்கு, கட்டமைப்பு கணக்கீடுகளின்படி 2.5-3.0 மிமீ தேர்ந்தெடுக்கலாம்.

பிரிவின் உயரம் மற்றும் சுவர் தடிமன் ஆகியவை பர்லின் இடைவெளி, இடைவெளி, கூரை சுமை, காற்று சுமை, பனி சுமை மற்றும் இணைப்பு வடிவமைப்பு ஆகியவற்றுடன் ஒன்றாக கருதப்பட வேண்டும்.

விண்ணப்பங்கள்

குளிர்ச்சியான சி பிரிவுக்கு நீண்ட கால அரிப்பு பாதுகாப்பு தேவைப்படும் இடத்தில் கால்வனேற்றப்பட்ட சி பர்லின் பயன்படுத்தப்படுகிறது.

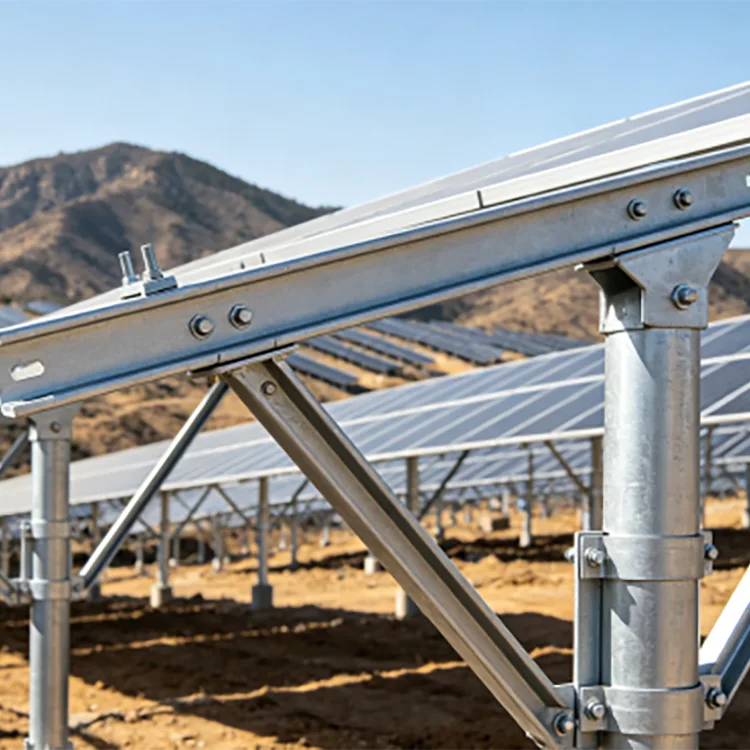

ஒளிமின்னழுத்த திட்டங்களுக்கு, இது கூரையில் பொருத்தப்பட்ட மற்றும் தரையில் பொருத்தப்பட்ட கட்டமைப்புகள், PV ஆதரவு உறுப்பினர்கள் மற்றும் தொடர்புடைய எஃகு கட்டமைப்பில் பயன்படுத்தப்படலாம். உள்நாட்டுத் திட்டங்கள் பொதுவாக நிலையான கால்வனேற்றத்தைப் பயன்படுத்தலாம், அதே சமயம் கடலோரத் திட்டங்களுக்கு அதிக அரிப்பு-பாதுகாப்பு விவரக்குறிப்பு தேவைப்படுகிறது.

தொழிற்சாலை கட்டிடங்களுக்கு, பிரிவுகள் வெளிப்படையான கூரை மற்றும் சுவர் அமைப்புகள், விதானங்கள் மற்றும் இரண்டாம் நிலை கட்டமைப்பு உறுப்பினர்களுக்கு ஏற்றது.

கால்நடை கட்டிடங்கள் மற்றும் விவசாய கட்டமைப்புகளுக்கு, கால்வனேற்றப்பட்ட மேற்பரப்பு நிலையான ஈரப்பதம் மற்றும் அம்மோனியா கொண்ட வளிமண்டலங்களுக்கு எதிராக பாதுகாப்பை வழங்குகிறது. பயன்பாடுகளில் கோழி வீடுகள், பன்றி கட்டிடங்கள் மற்றும் விவசாய பசுமை இல்லங்கள் ஆகியவை அடங்கும்.

இரசாயன ஆலைகள், கழிவு நீர் வசதிகள் மற்றும் ஈரப்பதமான தொழில்துறை தளங்களுக்கு, அரிக்கும் சூழலுக்கு ஏற்ப தடிமனான துத்தநாக பூச்சுகளை தேர்ந்தெடுக்கலாம்.

தயாரிப்பு வெளிப்புற உபகரண ஆதரவுகள், அறிகுறிகள், வெய்யில்கள், வெளிப்புற ஃப்ரேமிங் மற்றும் பிற வெளிப்படும் எஃகு கட்டமைப்புகளுக்கும் பயன்படுத்தப்படுகிறது.

உற்பத்தி மற்றும் தரக் கட்டுப்பாடு

உள்வரும் எஃகு துண்டுடன் தரக் கட்டுப்பாடு தொடங்குகிறது. எஃகு தரம், தடிமன் மற்றும் மேற்பரப்பு நிலை ஆகியவை உருவாக்கும் முன் சரிபார்க்கப்படுகின்றன.

குளிர் உருளை உருவாக்கும் போது, ​​பிரிவு உயரம், விளிம்பு பரிமாணங்கள், உதடு பரிமாணங்கள் மற்றும் நேரான தன்மை ஆகியவை கட்டுப்படுத்தப்படுகின்றன. துளை நிலைகள், வெட்டு நீளம் மற்றும் பிரிவு சிதைவு ஆகியவை கால்வனைசிங் முன் பரிசோதிக்கப்படுகின்றன.

ஹாட்-டிப் கால்வனேற்றத்திற்குப் பிறகு, முடிக்கப்பட்ட பகுதிகள் துத்தநாக பூச்சு தடிமன், கவரேஜ், மேற்பரப்பு சீரான தன்மை மற்றும் புலப்படும் குறைபாடுகள் ஆகியவற்றை சரிபார்க்கின்றன. மூலைகள், துளையிடப்பட்ட துளைகள் மற்றும் பிற பதப்படுத்தப்பட்ட பகுதிகள் குறிப்பாக கவனம் செலுத்துகின்றன.

மொத்த பொறியியல் ஆர்டர்களுக்கு, பொருள் சான்றிதழ்கள், உற்பத்தி ஆய்வு பதிவுகள், தொழிற்சாலை ஆய்வு மற்றும் மூன்றாம் தரப்பு ஆய்வு ஆகியவை திட்டத் தேவைகளுக்கு ஏற்ப ஏற்பாடு செய்யப்படலாம்.

தனிப்பயன் செயலாக்கம்

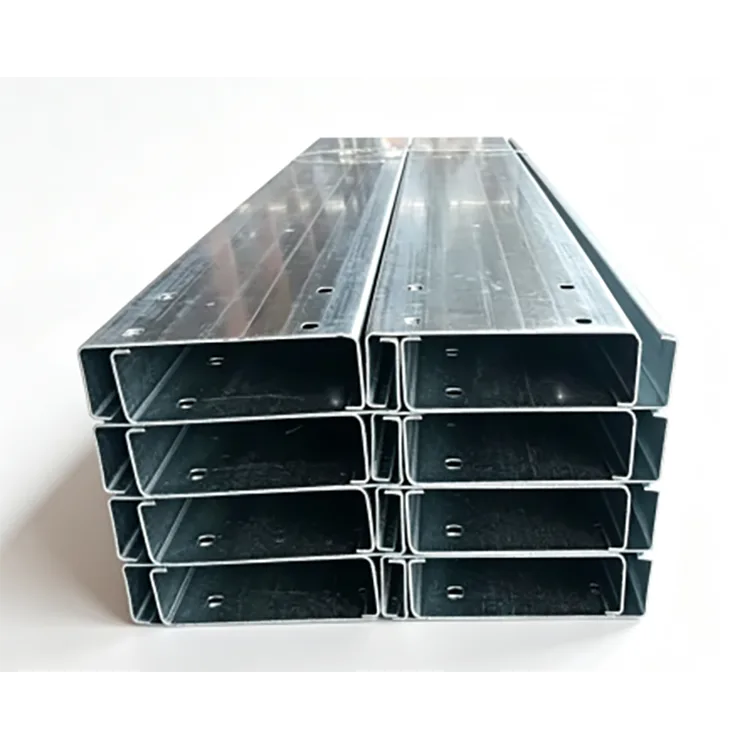

நிலையான-நீள வெட்டு, போல்ட் துளைகள், இடங்கள், மூலை வெட்டுக்கள் மற்றும் பிற சுயவிவரத் தயாரிப்பு உட்பட, திட்ட வரைபடங்களுக்கு கால்வனேற்றப்பட்ட சி பர்லின்கள் தயாரிக்கப்படலாம்.

ஒளிமின்னழுத்த கட்டமைப்புகள் மற்றும் பெரிய தொழிற்சாலை திட்டங்களுக்கு, முன்-பஞ்ச் செய்யப்பட்ட துளைகளை இணைப்பு வரைபடங்களுடன் பொருத்தலாம், புல துளையிடுதலைக் குறைக்கலாம் மற்றும் நிலையான துளை நிலைகளை பராமரிக்கலாம்.

மேற்கோளுக்கு, C பிரிவு, சுவர் தடிமன், எஃகு தரம், துத்தநாக பூச்சு, நீளம், துளை அமைப்பு, அளவு மற்றும் பயன்பாட்டு சூழல் ஆகியவற்றை வழங்கவும். கடலோர, இரசாயன மற்றும் கழிவு நீர் திட்டங்கள் எதிர்பார்க்கப்படும் சேவை காலம் மற்றும் வெளிப்பாடு நிலைமைகளையும் குறிப்பிட வேண்டும்.

சேவை வாழ்க்கை மற்றும் பராமரிப்பு

சாதாரண வெளிப்புற நிலைமைகளின் கீழ், துத்தநாக தடிமன், வளிமண்டல வெளிப்பாடு மற்றும் கட்டமைப்பு விவரங்களைப் பொறுத்து ஹாட்-டிப் கால்வனேற்றப்பட்ட சி பர்லின்கள் 20+ ஆண்டுகள் சேவையை வழங்க முடியும்.

கடலோர மற்றும் வலுவாக அரிக்கும் சூழல்களுக்கு, ஒழுங்காகக் குறிப்பிடப்பட்ட கனமான துத்தநாக பூச்சு பூசப்படாத எஃகுக்கு நீண்ட பராமரிப்பு இடைவெளியை வழங்கும். வழங்கப்பட்ட திட்டத் தரவு, பூச்சு விவரக்குறிப்பு சரியான முறையில் தேர்ந்தெடுக்கப்பட்டால், சில கடலோர அல்லது அரிக்கும் பயன்பாடுகளுக்கு 10-15 வருட பராமரிப்பு இல்லாத காலத்தைக் குறிக்கிறது.

உண்மையான சேவை வாழ்க்கை துத்தநாக பூச்சு தடிமன், அரிப்பு வகை, ஈரப்பதம், உப்பு வெளிப்பாடு, இரசாயன மாசுபாடு மற்றும் வடிகால் நிலைமைகளைப் பொறுத்தது.

ஹாட்-டிப் கால்வனேற்றப்பட்ட சி பர்லின் vs பெயிண்டட் சி பர்லின்

வர்ணம் பூசப்பட்ட எஃகு பெயிண்ட் படத்தின் ஒருமைப்பாட்டைச் சார்ந்துள்ளது. UV வெளிப்பாடு, ஈரப்பதம், இயந்திர சேதம் மற்றும் மேற்பரப்பு தயாரிப்பு ஆகியவை அதன் அரிப்பு பாதுகாப்பை பாதிக்கின்றன.

ஹாட்-டிப் கால்வனைசிங் துத்தநாக பூச்சு மூலம் தடை மற்றும் தியாகப் பாதுகாப்பை வழங்குகிறது, இது பல வளைவுகள், விளிம்புகள் மற்றும் இணைப்பு துளைகள் கொண்ட C பிரிவுகளுக்கு பயனுள்ளதாக இருக்கும்.

15-25 ஆண்டுகள் அல்லது அதற்கும் மேலாக வடிவமைக்கப்பட்ட திட்டங்களுக்கு, ஆரம்ப பொருள் செலவு மற்றும் எதிர்பார்க்கப்படும் பராமரிப்பு செலவு ஆகியவை ஒன்றாகக் கருதப்பட வேண்டும்.

ஒளிமின்னழுத்த திட்டத் தேர்வு

சாதாரண வெளிப்புற வெளிப்பாடு கொண்ட உள்நாட்டு PV திட்டங்களுக்கு, பொதுவான விவரக்குறிப்பு Q235B + ≥85 μm துத்தநாக பூச்சு + 1.5–2.0 மிமீ சுவர் தடிமன்.

ஈரப்பதமான தளங்கள் மற்றும் கால்நடைகள் தொடர்பான PV நிறுவல்களுக்கு, 120-180 μm என கருதலாம்.

கடலோர PV ஆலைகள், துறைமுகங்கள் மற்றும் பிற உயர்-அரிப்பு இடங்களுக்கு, 200 μm அல்லது அதற்கு மேற்பட்ட துத்தநாக பூச்சு கொண்ட Q355B கட்டமைப்பு மற்றும் அரிப்பு வடிவமைப்பால் தேவைப்படும் போது தேர்ந்தெடுக்கப்படலாம்.

25 வருட சேவைக் காலத்திற்கு வடிவமைக்கப்பட்ட ஒரு PV அமைப்பு, கட்டமைப்பு சுமைகள், பகுதி அளவு, பூச்சு, ஃபாஸ்டென்சர்கள், வடிகால் மற்றும் நிறுவல் விவரங்களை ஒன்றாகக் கருத்தில் கொள்ள வேண்டும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

கால்வனேற்றப்பட்ட சி பர்லின் எதற்காகப் பயன்படுத்தப்படுகிறது?

இது முக்கியமாக PV அமைப்புகள், தொழிற்சாலை கூரைகள், விவசாய கட்டிடங்கள், கால்நடை வீடுகள், கடலோர கட்டமைப்புகள், இரசாயன ஆலைகள் மற்றும் கழிவு நீர் வசதிகள் உள்ளிட்ட வெளிப்புற மற்றும் ஈரப்பதமான எஃகு கட்டமைப்புகளுக்கு பயன்படுத்தப்படுகிறது.

85 μm துத்தநாக பூச்சு வெளிப்புற பயன்பாட்டிற்கு ஏற்றதா?

ஆம், பல சாதாரண உள்நாட்டு வெளிப்புற சூழல்களுக்கு. உப்பு தெளிப்பு, ஆக்கிரமிப்பு வாயுக்கள், அதிக ஈரப்பதம் அல்லது தொடர்ச்சியான ஈரப்பதம் உள்ள பகுதிகளுக்கு பொதுவாக தடிமனான பூச்சு தேவைப்படுகிறது.

சி பர்லின் உருவான பிறகு ஏன் கால்வனேற்றப்படுகிறது?

சி பிரிவு உருவாக்கப்பட்டு, வெட்டப்பட்டு முதலில் குத்தப்பட்டு, பின்னர் ஹாட் டிப் கால்வனேற்றப்படுகிறது. இது முடிக்கப்பட்ட சுயவிவரம் மற்றும் அதன் செயலாக்கப்பட்ட பகுதிகள் முக்கிய உருவாக்கும் செயல்பாடுகளுக்குப் பிறகு துத்தநாக பாதுகாப்பைப் பெற அனுமதிக்கிறது.

கால்வனேற்றப்பட்ட சி பர்லின் தளத்தில் பற்றவைக்க முடியுமா?

ஆம், ஆனால் வெல்டிங் உள்ளூர் துத்தநாக பூச்சுக்கு சேதம் விளைவிக்கும். பாதிக்கப்பட்ட பகுதியை பொருத்தமான துத்தநாகம் நிறைந்த பூச்சுடன் சுத்தம் செய்து சரிசெய்ய வேண்டும்.

PV திட்டங்களுக்கு எது சிறந்தது, Q235B அல்லது Q355B?

Q235B பல நிலையான PV கட்டமைப்புகளுக்கு ஏற்றது. Q355B பெரிய இடைவெளிகள், அதிக காற்று அல்லது பனி சுமைகள் மற்றும் அதிக கட்டமைப்பு தேவைகளுக்கு மிகவும் பொருத்தமானது. இறுதி தேர்வு கட்டமைப்பு கணக்கீட்டின் அடிப்படையில் இருக்க வேண்டும்.

முன் குத்திய சி பர்லின்களை வழங்க முடியுமா?

ஆம். ஹோல் பேட்டர்ன்கள், ஸ்லாட்டுகள், நிலையான நீளங்கள் மற்றும் மூலை வெட்டுக்கள் ஆகியவை திட்ட வரைபடங்களின்படி தயாரிக்கப்படலாம், முக்கிய செயலாக்கம் ஹாட்-டிப் கால்வனிசிங் முன் முடிக்கப்படுகிறது.

கால்வனேற்றப்பட்ட சி பர்லின் எவ்வளவு காலம் வெளியில் இருக்கும்?

சேவை வாழ்க்கை சூழல் மற்றும் துத்தநாக பூச்சு சார்ந்துள்ளது. சாதாரண வெளிப்புற பயன்பாடுகள் 20+ ஆண்டுகளை எட்டும், அதே சமயம் கடலோர மற்றும் மிகவும் அரிக்கும் திட்டங்களுக்கு தடிமனான கால்வனைசிங் மற்றும் திட்ட-குறிப்பிட்ட அரிப்பு மதிப்பீடு தேவைப்படுகிறது.

கால்வனேற்றப்பட்ட சி பர்லின் கருப்பு சி பர்லினை மாற்ற முடியுமா?

வெளிப்புற மற்றும் ஈரப்பதமான பயன்பாடுகளுக்கு, கால்வனேற்றப்பட்ட பகுதி உள்ளமைக்கப்பட்ட அரிப்பு பாதுகாப்பை வழங்குகிறது. அரிப்பு வெளிப்பாடு இல்லாத உலர்ந்த உட்புற கட்டமைப்புகளுக்கு, பூசப்படாத குளிர்-வடிவமான சி பர்லின் மிகவும் சிக்கனமாக இருக்கலாம்.

கட்டுமானம் மற்றும் PV திட்டங்களுக்கு மொத்த சப்ளை

ரோங்ஹெங் Q235B மற்றும் Q355B Galvanized C Purlins ஐ C80-C300 பிரிவுகளில் வழங்குகிறது, சுவர் தடிமன் 0.8-3.0 மிமீ மற்றும் துத்தநாக பூச்சு விவரக்குறிப்புகள் நிலையான 85 μm+ முதல் கனமான 200-275 μm தரங்கள் வரை.

நிலையான நீளம், துளையிடப்பட்ட துளைகள் மற்றும் பிற தேவையான செயலாக்கம் உள்ளிட்ட திட்ட வரைபடங்களின்படி உற்பத்தியை ஏற்பாடு செய்யலாம். பெரிய கட்டுமானம் மற்றும் ஒளிமின்னழுத்த ஆர்டர்களுக்கு, எஃகு தரம், பகுதி அளவு, சுவர் தடிமன், துத்தநாக பூச்சு மற்றும் திட்ட சூழல் ஆகியவற்றை உற்பத்திக்கு முன் குறிப்பிடலாம்.

மேற்கோளுக்கு, C பிரிவு, சுவர் தடிமன், எஃகு தரம், துத்தநாக பூச்சு, நீளம், துளை அமைப்பு, அளவு மற்றும் பயன்பாட்டு சூழல் ஆகியவற்றை வழங்கவும்.
