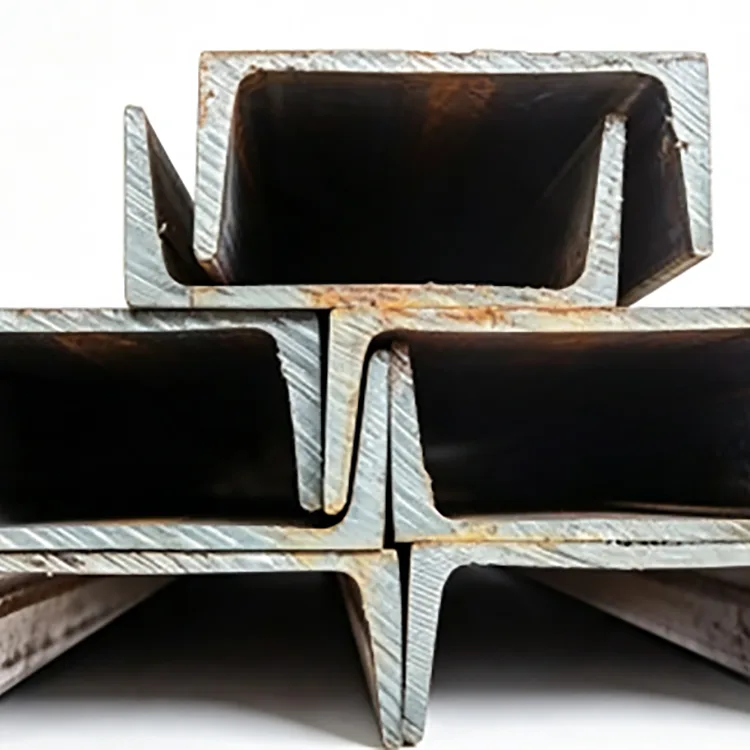

எங்கள்எஃகு சேனல்கள்வழக்கமான திறப்பு மற்றும் வலை மற்றும் விளிம்புகளுக்கு இடையே ஒரு மென்மையான மாற்றம் ஆகியவற்றைக் கொண்ட U-வடிவப் பகுதியுடன் வரம்பு தயாரிக்கப்படுகிறது. இந்த பகுதி பொதுவாக பர்லின்கள், வழிகாட்டி தண்டவாளங்கள், சேனல்கள், உபகரண தளங்கள் மற்றும் பிற ஜோடிக்கப்பட்ட எஃகு அசெம்பிளிகளுக்கு பயன்படுத்தப்படுகிறது, அங்கு திறந்த சுயவிவரம் இணைப்பு மற்றும் ஆதரவிற்கு பயனுள்ளதாக இருக்கும்.
குறிப்பிட்ட ஆர்டர்களுக்கான ஸ்டாக் மற்றும் தனிப்பயனாக்கப்பட்ட பிரிவுகளிலிருந்து வழக்கமான விவரக்குறிப்புகளை நாங்கள் வழங்குகிறோம். பரிமாணக் கட்டுப்பாடு விளிம்பு அகலம், வலை தடிமன் மற்றும் விளிம்பு தடிமன் ஆகியவற்றில் கவனம் செலுத்துகிறது, பிரிவுகள் ஒரே அமைப்பில் ஒன்றாகப் பயன்படுத்தப்படும்போது சி-வடிவ மற்றும் Z-வடிவ எஃகுடன் பொருந்த உதவுகிறது.
U-வடிவ சுயவிவரமானது இணைப்பு, பொருத்துதல் மற்றும் அசெம்பிளி ஆகியவற்றிற்கான திறந்த பக்கத்தை வழங்குகிறது, இது கட்டமைப்பு மற்றும் உபகரண-ஆதரவு பயன்பாடுகளுக்கு நடைமுறைப்படுத்துகிறது.
ஃபிளேன்ஜ் அகலம், வலை தடிமன் மற்றும் விளிம்பு தடிமன் ஆகியவை குறிப்பிட்ட பிரிவின்படி கட்டுப்படுத்தப்படுகின்றன, இது பல எஃகு சுயவிவரங்களை ஒன்றாக இணைக்க வேண்டியிருக்கும் போது முக்கியமானது.
முடிக்கப்பட்ட கூறு அல்லது எஃகு கட்டமைப்பின் தேவைகளுக்கு ஏற்ப வளைத்தல், குத்துதல் மற்றும் வெல்டிங் மூலம் பொருள் செயலாக்கப்படும்.
| பொருள் | கிடைக்கும் வரம்பு |
|---|---|
| சீன நிலையான ஸ்டீல் சேனல்கள் | 5#–40# |
| ஐரோப்பிய / அமெரிக்க சுயவிவரங்கள் | UPN, UPE, C தொடர், MC தொடர் |
| எஃகு தரங்கள் | Q235B, Q355B, A36, SS400 |
| நிலையான நீளம் | 6 மீ / 9 மீ / 12 மீ |
| நீள சேவை | வெட்டு-நீளம் கிடைக்கும் |
| மேற்பரப்பு சிகிச்சை | கருப்பு / ஹாட் டிப் கால்வனேற்றப்பட்ட / வர்ணம் பூசப்பட்டது |
வழக்கமான பிரிவு ஒப்பீட்டளவில் கனமான சுவர் அமைப்பைக் கொண்டுள்ளது மற்றும் உறுப்பினர் கட்டமைப்பு சுமைகளைச் சுமக்க அல்லது வலுவான ஆதரவு செயல்பாட்டை வழங்க வேண்டிய இடத்தில் பயன்படுத்தப்படுகிறது.
இலகுவான பகுதி மெல்லிய விளிம்புகள் மற்றும் குறைந்த அலகு எடையைப் பயன்படுத்துகிறது. கட்டமைப்பு ஏற்றுதல் தேவைகள் குறைவாக இருக்கும் மற்றும் பிரிவு எடையைக் குறைப்பது பொருத்தமான பயன்பாடுகளுக்கு இது பரிசீலிக்கப்படலாம்.
இரண்டு வகைகளையும் எடையால் மட்டும் தேர்ந்தெடுக்கக்கூடாது. ஒரு குறிப்பிட்ட பயன்பாட்டிற்கு எந்த சுயவிவரம் பொருத்தமானது என்பதைத் தீர்மானிக்கும்போது தேவையான பிரிவு, இடைவெளி, ஏற்றுதல் நிலை மற்றும் இணைப்பு ஏற்பாடு ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.
இரு பிரிவுகளும் எஃகு கட்டமைப்பில் பயன்படுத்தப்படலாம், ஆனால் அவற்றின் பாத்திரங்கள் ஒரே மாதிரியாக இருக்க வேண்டிய அவசியமில்லை. சேனல் பிரிவுகள் பொதுவாக பிரதான ஃப்ரேமிங், ஆதரவுகள் மற்றும் கட்டமைப்பு இணைப்புகளுக்குப் பயன்படுத்தப்படுகின்றன, அதே நேரத்தில் இலகுவான பர்லின் அல்லது இரண்டாம் நிலை ஃப்ரேமிங் உறுப்பினர் தேவைப்படும் இடங்களில் சி-வடிவப் பிரிவுகளைப் பயன்படுத்தலாம்.
| பரிசீலனை | எஃகு சேனல்கள் | சி வடிவ பிரிவு |
|---|---|---|
| பிரிவு | U- வடிவ திறந்த பகுதி | சி வடிவ திறந்த பகுதி |
| பொதுவான பங்கு | கட்டமைப்பு ஆதரவுகள், தளங்கள், தண்டவாளங்கள் மற்றும் ஃப்ரேமிங் | பர்லின்ஸ் மற்றும் லைட்டர் இரண்டாம் நிலை உறுப்பினர்கள் |
| தேர்வு கவனம் | பிரிவு பரிமாணங்கள், தடிமன் மற்றும் கட்டமைப்பு தேவைகள் | எடை, பரிமாணங்கள் மற்றும் இரண்டாம் நிலை ஃப்ரேமிங் தேவைகள் |
பிரிவு ஒரு வழிகாட்டியாக, நெகிழ் சேனல் அல்லது உபகரண ஆதரவாகப் பயன்படுத்தப்படும்போது, பரிமாண நிலைத்தன்மை குறிப்பாக முக்கியமானது. ஃபிளேன்ஜ் அகலம் மற்றும் வலை தடிமன் ஆகியவை எவ்வாறு பகுதி இடைமுகங்களை அடுத்தடுத்த கூறுகளுடன் பாதிக்கிறது, அதே நேரத்தில் ஒட்டுமொத்த திறப்பு நோக்கம் கொண்ட அசெம்பிளியுடன் பொருந்த வேண்டும்.
எனவே உற்பத்தியின் போது குறிப்பிட்ட பிரிவு பரிமாணங்களை நாங்கள் கட்டுப்படுத்துகிறோம். பரிமாண சரிபார்ப்பு தேவைப்படும் இடங்களில், ஆர்டர் தேவைகளுடன் ஆய்வு ஏற்பாடுகளை உறுதிப்படுத்த முடியும்.
திட்டத்தைப் பொறுத்து, வழங்கப்பட்ட பொருளை வளைத்தல், குத்துதல் மற்றும் வெல்டிங் போன்ற இரண்டாம் நிலைத் தயாரிப்பிற்காகத் தயாரிக்கலாம். கட்-டு-லெங்த் சப்ளையும் கிடைக்கிறது, இது டெலிவரி செய்யப்பட்ட பிரிவுகள் கட்டமைப்பு அல்லது உபகரணங்களின் தொகுப்பிற்குத் தேவையான பரிமாணங்களைப் பின்பற்ற அனுமதிக்கிறது.
எங்கள் விநியோக மாதிரி வழக்கமான சரக்குகளை தனிப்பயனாக்கப்பட்ட உற்பத்தியுடன் ஒருங்கிணைக்கிறது. பொதுவான விவரக்குறிப்புகள் பங்கு மூலம் ஏற்பாடு செய்யப்படலாம், அதே நேரத்தில் தரமற்ற பிரிவுகள் தேவையான அளவுகள் மற்றும் அளவு ஆகியவற்றின் அடிப்படையில் உற்பத்திக்கு மதிப்பாய்வு செய்யப்படலாம்.
இந்த அணுகுமுறை வழக்கமான பொருள் ஆர்டர்கள் மற்றும் பல விவரக்குறிப்புகள், வெவ்வேறு நீளங்கள் அல்லது நிலையான மற்றும் தனிப்பயனாக்கப்பட்ட பிரிவுகளின் கலவை தேவைப்படும் திட்டங்களுக்கு ஏற்றது.
| மேற்பரப்பு | வழக்கமான தேவை |
|---|---|
| கருப்பு | எஃகு ஓவியம் அல்லது பிற முடித்தல் செயல்முறையைப் பெறும் போது பயன்படுத்தப்படுகிறது. |

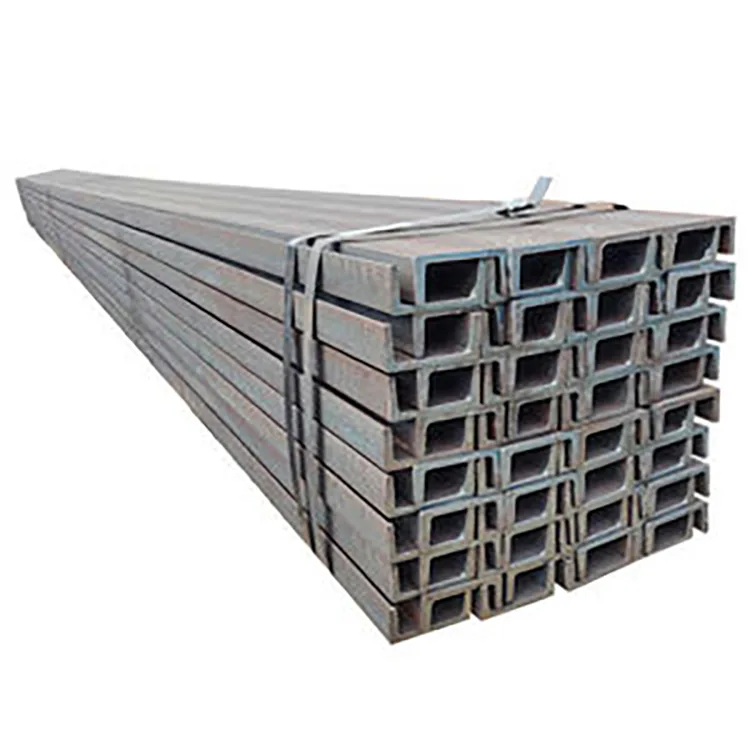

| ஹாட் டிப் கால்வனேற்றப்பட்டது | நிறுவல் சூழலுக்கு துத்தநாகம் பூசப்பட்ட மேற்பரப்பு தேவைப்படும்போது பயன்படுத்தப்படுகிறது. |
| வர்ணம் பூசப்பட்டது | திட்டமானது வர்ணம் பூசப்பட்ட மேற்பரப்பைக் குறிப்பிடும்போது கிடைக்கும். |
ஆம். இந்த வரம்பில் 5# முதல் 40# வரையிலான சீன நிலையான ஸ்டீல் சேனல்கள் உள்ளன, இதில் வழக்கமான மற்றும் ஒளி சேனல் விவரக்குறிப்புகள் அடங்கும்.
ஆம். தேவையான அளவுகள், இருப்பு இருப்பு மற்றும் உற்பத்தி ஏற்பாடுகள் ஆகியவற்றின் படி கலப்பு அளவு தேவைகள் விவாதிக்கப்படலாம்.
ஆம். விளிம்பு, வலை மற்றும் திறப்பு பரிமாணங்கள் உபகரண வடிவமைப்புடன் பொருந்தும்போது U- வடிவ திறந்த பகுதி வழிகாட்டி மற்றும் நெகிழ் பயன்பாடுகளுக்கு ஏற்றது.
ஆம். நிலையான நீளங்களில் 6 மீ, 9 மீ மற்றும் 12 மீ ஆகியவை அடங்கும், மேலும் திட்டத் தேவைகளுக்கு ஏற்ப வெட்டு-நீளம் விநியோகத்தை ஏற்பாடு செய்யலாம்.
தேர்வு தேவையான சுமை, பிரிவு பரிமாணங்கள், கட்டமைப்பு ஏற்பாடு மற்றும் எடை தேவைகளைப் பொறுத்தது. ஒரு குறிப்பிட்ட திட்டத்திற்கு, இந்த அளவுருக்கள் பெயரளவிலான அளவை மட்டும் தேர்ந்தெடுப்பதை விட ஒன்றாக உறுதிப்படுத்தப்பட வேண்டும்.
