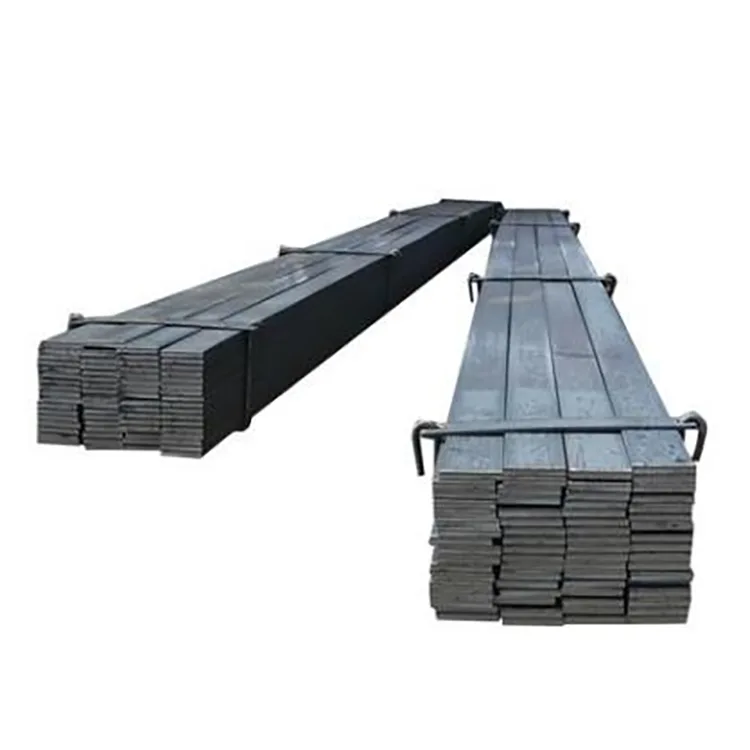

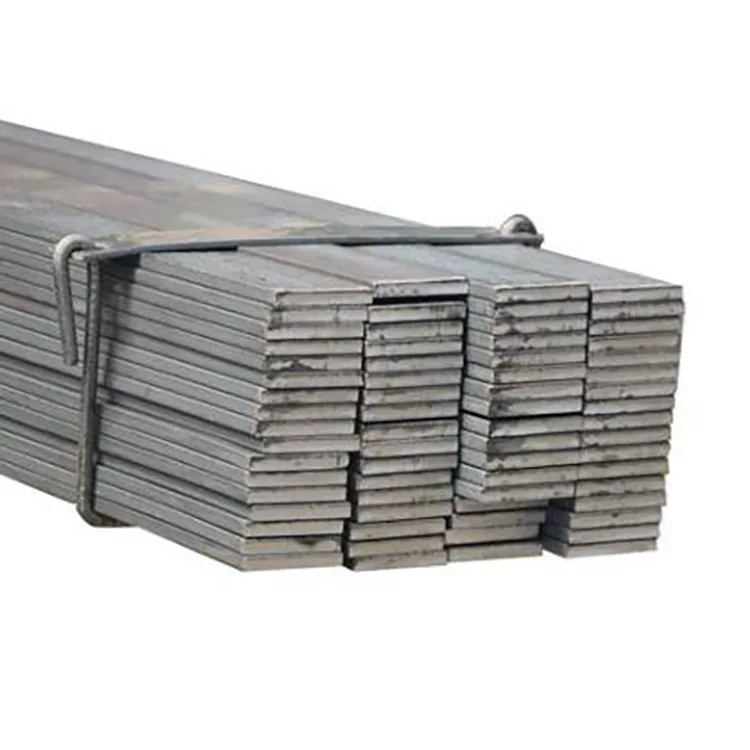

ஹாட்-ரோல்டு ஸ்டீல் பிளாட் பார் என்பது ஒரு திட செவ்வக எஃகுப் பிரிவாகும், இது நேரடியாக ஹாட் ரோலிங் மூலம் தயாரிக்கப்படுகிறது. எஃகு தகடு அல்லது சுருளில் இருந்து பிளவுபட்ட தட்டையான கீற்றுகள் போலல்லாமல், பட்டை அதன் முடிக்கப்பட்ட பகுதிக்கு உருட்டப்படுகிறது, அதன் நீளத்துடன் சீரான அகலம் மற்றும் தடிமன் கொண்டது.
நிலையான மேற்பரப்பு ஒரு பாதுகாப்பு பூச்சு இல்லாமல் கருப்பு சூடான உருட்டப்பட்ட எஃகு ஆகும். பெயிண்டிங், கால்வனைசிங் அல்லது மற்றொரு இறுதி மேற்பரப்பு சிகிச்சைக்கு முன் பொருளை வெட்டுவதற்கு, துளையிடுவதற்கு, பற்றவைப்பதற்கு, வளைப்பதற்கு அல்லது இயந்திரமாக்குவதற்கு இது அனுமதிக்கிறது.
பொதுவான பயன்பாடுகளில் எஃகு புனையமைப்பு, இயந்திரக் கூறுகள், கட்டுமான இணைப்புகள், உட்பொதிக்கப்பட்ட பாகங்கள், தரையமைப்பு அமைப்புகள் மற்றும் உபகரணங்கள் ஆதரவு ஆகியவை அடங்கும்.
| பொருள் | விவரக்குறிப்பு |
| தயாரிப்பு | ஹாட்-ரோல்டு ஸ்டீல் பிளாட் பார் |
| பொருள் | Q235B, Q355B |
| பிரிவு | திட செவ்வக |
| அகலம் | 12-200 மிமீ |
| தடிமன் | 3-60 மிமீ |
| நிலையான நீளம் | 6 மீ, 9 மீ, 12 மீ |
| மேற்பரப்பு | கருப்பு சூடான சுருட்டப்பட்ட |
| பூச்சு | இல்லை |
| செயலாக்கம் | வெட்டுதல், துளையிடுதல், வளைத்தல், அறைதல், கோணல் வெட்டுதல் |
| உள்நாட்டு தரநிலை | ஜிபி/டி 704-2017 |
| சர்வதேச தரங்கள் | ASTM A36, SS400 மற்றும் பிற ஒப்புக்கொள்ளப்பட்ட கிரேடுகள் |
Q235Bநிலையான வலிமை மற்றும் வெல்டிபிலிட்டி தேவைப்படும் பொதுவான ஃபேப்ரிகேஷன், இணைப்பு பாகங்கள், காவலாளிகள், உட்பொதிக்கப்பட்ட கூறுகள் மற்றும் வழக்கமான எஃகு கட்டமைப்புகளுக்கு பொதுவாகப் பயன்படுத்தப்படுகிறது.
Q355Bஅதிக மகசூல்-வலிமை அளவை வழங்குகிறது மற்றும் வடிவமைப்புக்கு அதிக வலிமை தேவைப்படும் கனமான ஆதரவுகள், உபகரண கூறுகள் மற்றும் பிற பயன்பாடுகளுக்குப் பயன்படுத்தப்படுகிறது.
சரியான தரம் பொறியியல் தேவையைப் பொறுத்தது. அகலம், தடிமன், ஏற்றுதல் நிலை மற்றும் ஆதரவு ஏற்பாடு ஆகியவை கூறுகளின் இறுதி செயல்திறனை பாதிக்கின்றன.
அடிப்படை உற்பத்தி வழி:
ஸ்டீல் பில்லெட் → வெப்பமாக்கல் → கரடுமுரடான உருட்டல் → முடித்தல் உருட்டல் → அளவு → நேராக்குதல் → கட்டிங் → ஆய்வு → மூட்டை
செவ்வகப் பகுதியானது தட்டு அல்லது சுருளில் இருந்து பிளவுபடுவதை விட உருட்டலின் போது நேரடியாக உருவாகிறது. உருட்டப்பட்ட பிறகு, பார்கள் பரிமாணங்கள், நேரான தன்மை மற்றும் புலப்படும் மேற்பரப்பு நிலைக்கு சரிபார்க்கப்படுகின்றன.

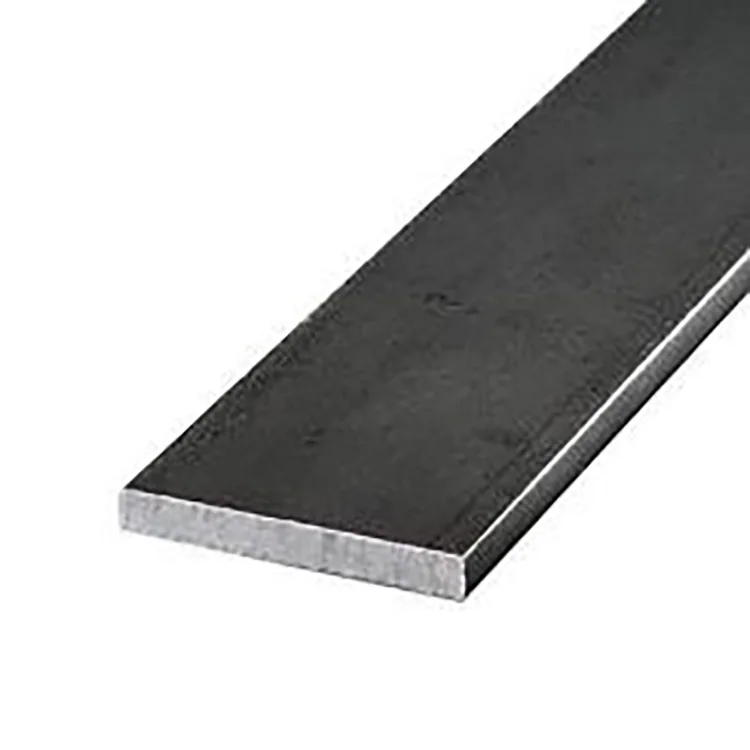

சூடான-உருட்டப்பட்ட எஃகு மீது இருண்ட மேற்பரப்பு பொதுவாக மில் அளவில் இருக்கும். இது சிவப்பு-பழுப்பு அரிப்புடன் குழப்பமடையக்கூடாது.
முக்கிய நன்மை அதன் திடமான செவ்வகப் பகுதியானது நேரடியான புனையமைப்புடன் இணைந்துள்ளது. இது இணைப்பு துண்டுகளாக வெட்டப்படலாம், போல்ட் செய்யப்பட்ட மூட்டுகளுக்கு துளையிடலாம், அடைப்புக்குறிக்குள் அல்லது ஆதரவில் பற்றவைக்கப்பட்டு, தடிமனான கூறுகளாக இயந்திரம் செய்யலாம்.
பெரிய தடிமன்களுக்கு, இது உபகரணத் தளங்கள், ஆதரவுத் தொகுதிகள் மற்றும் புனையப்பட்ட இயந்திரப் பாகங்களுக்கான எந்திர வெற்றுப் பொருளாகவும் செயல்படும்.
நிலையான தயாரிப்பு பாதுகாப்பு பூச்சு இல்லாமல் வழங்கப்படுவதால், சேவை சூழலுக்கு ஏற்ப புனையப்பட்ட பிறகு இறுதி மேற்பரப்பு சிகிச்சை தேர்ந்தெடுக்கப்படலாம்.
ஹாட்-ரோல்டு ஸ்டீல் பிளாட் பார் மற்றும் குளிர் வரையப்பட்ட பிளாட் பார் ஆகியவை வெவ்வேறு தேவைகளுக்காக தயாரிக்கப்படுகின்றன.
சூடான உருட்டப்பட்ட பிளாட் பார்கட்டமைப்பு புனையமைப்பு, வெல்டிங், பொது எந்திர வெற்றிடங்கள் மற்றும் மிகவும் இறுக்கமான பரிமாண சகிப்புத்தன்மை முதன்மைத் தேவை இல்லாத பயன்பாடுகளுக்கு முக்கியமாகப் பயன்படுத்தப்படுகிறது.
குளிர்ந்த வரையப்பட்ட தட்டையான பட்டைஇறுக்கமான பரிமாணங்கள், மிகவும் சீரான பகுதி மற்றும் மென்மையான மேற்பரப்பை அடைய கூடுதல் செயலாக்கத்திற்கு உட்படுகிறது. பரிமாண சகிப்புத்தன்மை முக்கியமாக இருக்கும் துல்லியமான இயந்திர பாகங்களுக்கு இது மிகவும் பொருத்தமானது.
பிளேட்-ஸ்லிட் பிளாட் பார் எஃகு தகடு அல்லது சுருளை கீற்றுகளாக வெட்டுவதன் மூலம் தயாரிக்கப்படுகிறது, அதே நேரத்தில் சூடான உருட்டப்பட்ட தட்டையான பட்டை நேரடியாக செவ்வக பிரிவில் உருட்டப்படுகிறது.
புனையமைப்பு வேலைகளுக்கு, வேறுபாடு விளிம்பு நிலை, பிரிவு வடிவியல், வெட்டு மற்றும் வெல்டிங் போது நேராக மற்றும் பொருத்துதல் ஆகியவற்றை பாதிக்கலாம். இந்த குணாதிசயங்கள் முடிக்கப்பட்ட கூறுகளுக்கு முக்கியத்துவம் வாய்ந்ததாக இருக்கும்போது உற்பத்தி பாதை தெளிவாக குறிப்பிடப்பட வேண்டும்.

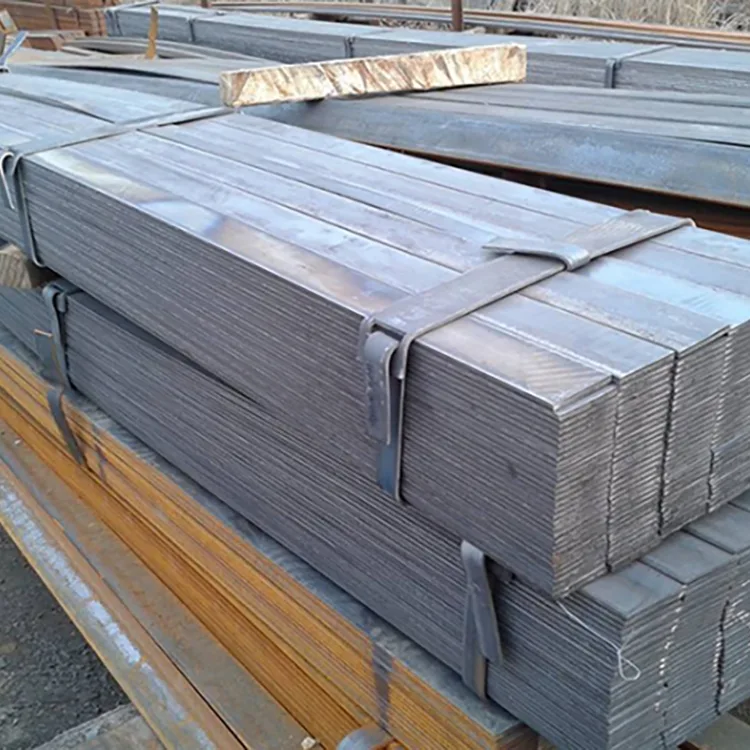

இணைப்பு உறுப்பினர்கள், விறைப்பான்கள், அடைப்புக்குறிகள், வலுவூட்டல் துண்டுகள் மற்றும் உட்பொதிக்கப்பட்ட எஃகு கூறுகளுக்குப் பயன்படுத்தப்படுகிறது.
உபகரணங்கள் தளங்கள், ஆதரவு தட்டுகள், இயந்திர பிரேம்கள், எந்திர வெற்றிடங்கள் மற்றும் கனரக புனையப்பட்ட கூறுகளுக்கு பயன்படுத்தப்படுகிறது.
உட்பொதிக்கப்பட்ட பாகங்கள், வலுவூட்டல் கூறுகள், இணைப்பு துண்டுகள் மற்றும் பிற புனையப்பட்ட எஃகு வேலைகளுக்குப் பயன்படுத்தப்படுகிறது.

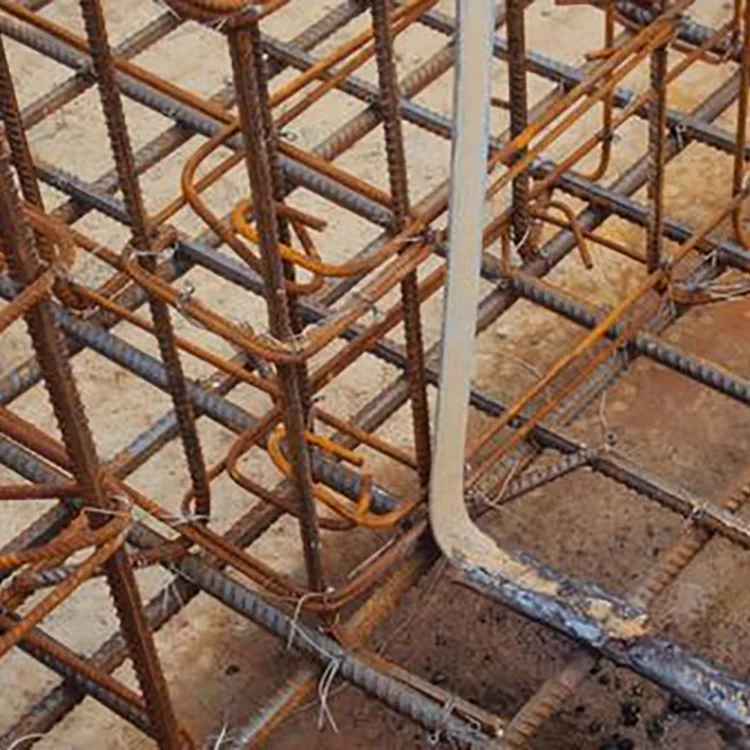

பிளாட் பார் ஒரு தரையிறங்கும் நடத்துனராகப் பயன்படுத்தப்படுகிறது, ஏனெனில் இது இடுவது, சரிசெய்தல் மற்றும் வெல்ட் செய்வது எளிது. பொதுவான அளவுகள் அடங்கும்40×4 மிமீமற்றும்50×5 மிமீ, இருப்பினும் இறுதி அளவு மின் வடிவமைப்பு மற்றும் பொருந்தக்கூடிய தேவைகளைப் பின்பற்ற வேண்டும்.
வெளிப்படும் அல்லது புதைக்கப்பட்ட தரை அமைப்புகளுக்கு, அரிப்பு பாதுகாப்பு தேவைப்படலாம். ஈரப்பதம் மற்றும் மண்ணின் வெளிப்பாட்டிற்கு எதிராக கூடுதல் பாதுகாப்பு தேவைப்படும் போது ஹாட்-டிப் கால்வனைசிங் புனையப்பட்ட பிறகு மேற்கொள்ளப்படலாம்.
பொதுவான பயன்பாடுகளில் பாதுகாப்புக் கம்பிகள், அடையாள ஆதரவுகள், விளக்கு தொடர்பான கட்டமைப்புகள், கிடங்கு வலுவூட்டல் மற்றும் பிற புனையப்பட்ட வெளிப்புற எஃகு வேலைகள் ஆகியவை அடங்கும்.
தடிமனான தட்டையான பட்டை எந்திரம், ஆதரவு தகடுகள் மற்றும் கனமான புனையப்பட்ட பாகங்கள் ஆகியவற்றிற்கான திடமான தொடக்கப் பொருளை வழங்குகிறது.
எடுத்துக்காட்டுகள் பின்வருமாறு:
80×20 மிமீ Q355B
100×25 மிமீ Q355B
எந்திர பயன்பாடுகளுக்கு, தேவையான எந்திர கொடுப்பனவு, பரிமாண சகிப்புத்தன்மை மற்றும் மேற்பரப்பு நிலை ஆகியவை பெயரளவு பகுதி அளவுடன் ஒன்றாக கருதப்பட வேண்டும்.
நிலையான தயாரிப்பு ஒரு பாதுகாப்பு பூச்சு இல்லாமல் ஒரு கருப்பு சூடான-உருட்டப்பட்ட மேற்பரப்பு உள்ளது. பயன்பாட்டைப் பொறுத்து, புனையப்பட்ட கூறு பின்னர் முடிக்கப்படலாம்:
ஓவியம்- வழக்கமான உட்புற மற்றும் வெளிப்புற எஃகு கட்டமைப்புகளுக்கு.
தூள் பூச்சு- தோற்றம் மற்றும் மேற்பரப்பு பாதுகாப்பு தேவைப்படும் புனையப்பட்ட தயாரிப்புகளுக்கு.

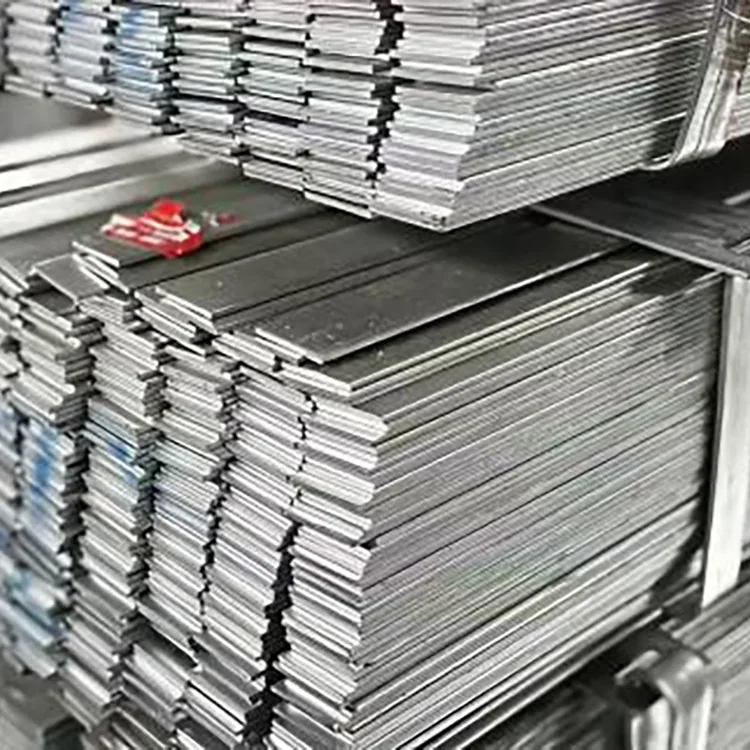

ஹாட் டிப் கால்வனைசிங்- வெளிப்புற, ஈரப்பதமான அல்லது புதைக்கப்பட்ட சேவை நிலைமைகளுக்கு.
மின்னேற்றம்- அங்கு மெல்லிய துத்தநாக பூச்சு பொருத்தமானது.
செயல்பாட்டு சூழல் மற்றும் புனையமைப்பு வரிசைக்கு ஏற்ப மேற்பரப்பு சிகிச்சை தேர்ந்தெடுக்கப்பட வேண்டும்.

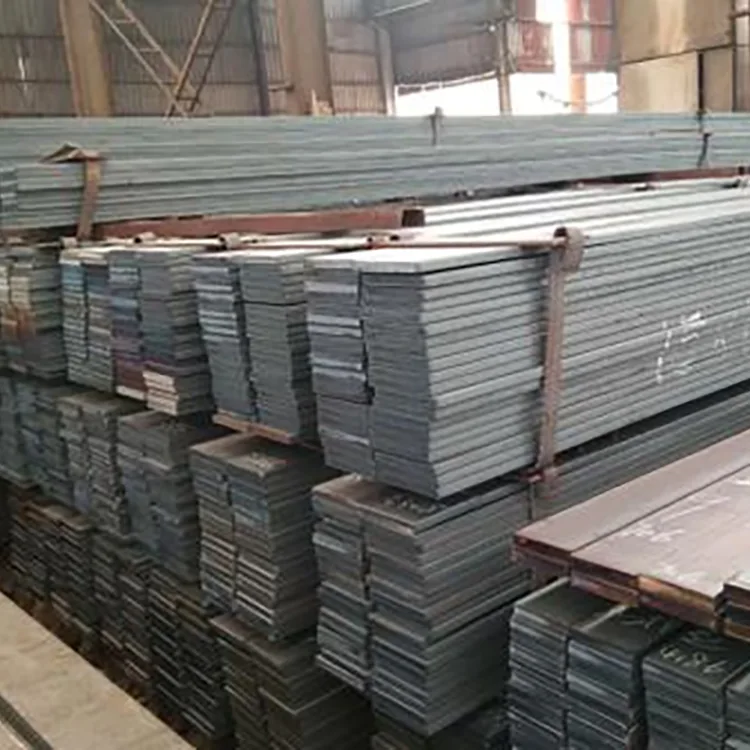

கிடைக்கக்கூடிய செயலாக்கத்தில் பின்வருவன அடங்கும்:
மீண்டும் மீண்டும் புனையப்படுவதற்கு, முன்-வெட்டு நீளங்கள் ஆன்-சைட் வெட்டுதலைக் குறைத்து உற்பத்தியை எளிதாக்கும். முடிக்கப்பட்ட பாகங்கள் கால்வனேற்றப்படும் போது, உற்பத்தித் தேவைகள் கால்வனைசிங் நிலைக்கு முன் உறுதிப்படுத்தப்பட வேண்டும்.
புனைகதை மற்றும் பயன்பாட்டை நேரடியாக பாதிக்கும் பண்புகளை ஆய்வு உள்ளடக்கியது:
கறுப்பு ஹாட்-ரோல்டு ஸ்டீலில் மில் அளவு சாதாரணமானது. புனைகதை, எந்திரம் அல்லது நோக்கம் கொண்ட பயன்பாட்டை பாதிக்கக்கூடிய குறைபாடுகள் மீது ஆய்வு கவனம் செலுத்துகிறது.
மேற்கோள் கோரிக்கையில் பொதுவாக பின்வரும் தகவல்கள் இருக்க வேண்டும்:
உதாரணமாக:
Q235B / 50×8 மிமீ / 6 மீ / ஹாட்-ரோல்ட் ஸ்டீல் பிளாட் பார் / 20 டன்கள்
பதப்படுத்தப்பட்ட பொருளுக்கு:
Q355B / 100×25 மிமீ / நிலையான நீளம் / வரைதல் படி துளையிடுதல் மற்றும் வெட்டுதல்
Tianjin Daqiuzhuang இல் உள்ள எஃகு சப்ளை செயின், கட்டிங் மற்றும் டவுன்ஸ்ட்ரீம் செயலாக்க ஆதாரங்களுடன் ஹாட்-ரோல்டு பிளாட் பார் சப்ளையை ஆதரிக்கிறது.
பொதுவான விவரக்குறிப்புகள் கிடைக்கக்கூடிய இருப்புகளிலிருந்து வழங்கப்படலாம், அதே நேரத்தில் தரமற்ற அளவுகள் மற்றும் செயலாக்கப்பட்ட பாகங்கள் உற்பத்தித் தேவைகளுக்கு ஏற்ப ஏற்பாடு செய்யப்படுகின்றன.
பெரிய ஆர்டர்களுக்கு, வாடிக்கையாளர்கள் ஒரு அளவு பட்டியல் மற்றும் வெட்டு அட்டவணையை வழங்க முடியும், இதனால் பொருள் திட்டமிடல் தேவையான துண்டு பரிமாணங்களை அடிப்படையாகக் கொண்டது.
ஆம். Q235B பொதுவாக பொதுவான பற்றவைக்கப்பட்ட புனைகதைக்கு பயன்படுத்தப்படுகிறது, அதே நேரத்தில் Q355B வடிவமைப்பிற்கு அதிக வலிமை தேவைப்படும் கூறுகளுக்கு தேர்ந்தெடுக்கப்படலாம்.
பொதுவாக இல்லை. இருண்ட மேற்பரப்பு முக்கியமாக சூடான-உருட்டல் ஆலை அளவு. சிவப்பு-பழுப்பு துரு என்பது ஒரு தனி அரிப்பு நிலை.
ஆம். முடிக்கப்பட்ட கூறுக்கு கூடுதல் அரிப்பு பாதுகாப்பு தேவைப்படும்போது, பட்டியை புனையப்பட்ட பிறகு கால்வனேற்றலாம்.
சூடான உருட்டப்பட்ட பிளாட் பார் முக்கியமாக கட்டமைப்பு புனையமைப்பு மற்றும் பொதுவான தொழில்துறை பயன்பாடுகளுக்கு பயன்படுத்தப்படுகிறது. இறுக்கமான பரிமாணங்கள், மிகவும் சீரான வடிவியல் மற்றும் மேம்படுத்தப்பட்ட மேற்பரப்பு பூச்சுக்காக குளிர்ந்த வரையப்பட்ட பிளாட் பார் மேலும் செயலாக்கப்படுகிறது.
ஆம். நிலையான நீளம் 6 மீ, 9 மீ மற்றும் 12 மீ, மற்றும் நிலையான நீளம் வெட்டுதல் தேவையான பரிமாணங்களின் படி ஏற்பாடு செய்யப்படலாம்.
ஆம். பொருத்தமான அளவுகள் மற்றும் தேவைகளுக்கு வெட்டுதல், துளையிடுதல், குத்துதல், வளைத்தல், அறைதல் மற்றும் கோண வெட்டு ஆகியவை கிடைக்கின்றன.
Q235B பொதுவாக பொதுவான புனைகதைக்கு பயன்படுத்தப்படுகிறது, அதே நேரத்தில் Q355B வடிவமைப்பிற்கு அதிக வலிமை தேவைப்படும் போது தேர்ந்தெடுக்கப்படுகிறது. தேர்வு மெட்டீரியல் தரத்தை மட்டும் விட பொறியியல் தேவையைப் பின்பற்ற வேண்டும்.
ஆம். 40×4 மிமீ மற்றும் 50×5 மிமீ போன்ற அளவுகள் பொதுவாகப் பயன்படுத்தப்படுகின்றன, ஆனால் இறுதிக் கடத்தி அளவு தரையமைப்பு வடிவமைப்பு மற்றும் பொருந்தக்கூடிய மின் தேவைகளால் தீர்மானிக்கப்பட வேண்டும்.
ASTM A36, SS400 மற்றும் பிற ஒப்புக்கொள்ளப்பட்ட கிரேடுகளை ஏற்றுமதி ஆர்டர்களுக்கு, தேவையான பொருள் விவரக்குறிப்புகள் மற்றும் ஆவணங்களுக்கு உட்பட்டு விவாதிக்கலாம்.
எஃகு தரம், அகலம், தடிமன், நீளம், அளவு, செயலாக்கத் தேவைகள் மற்றும் மேற்பரப்பு சிகிச்சை ஆகியவற்றை வழங்கவும். புனையப்பட்ட பாகங்களுக்கு, கிடைக்கும் போதெல்லாம் ஒரு வரைபடம் சேர்க்கப்பட வேண்டும்.
