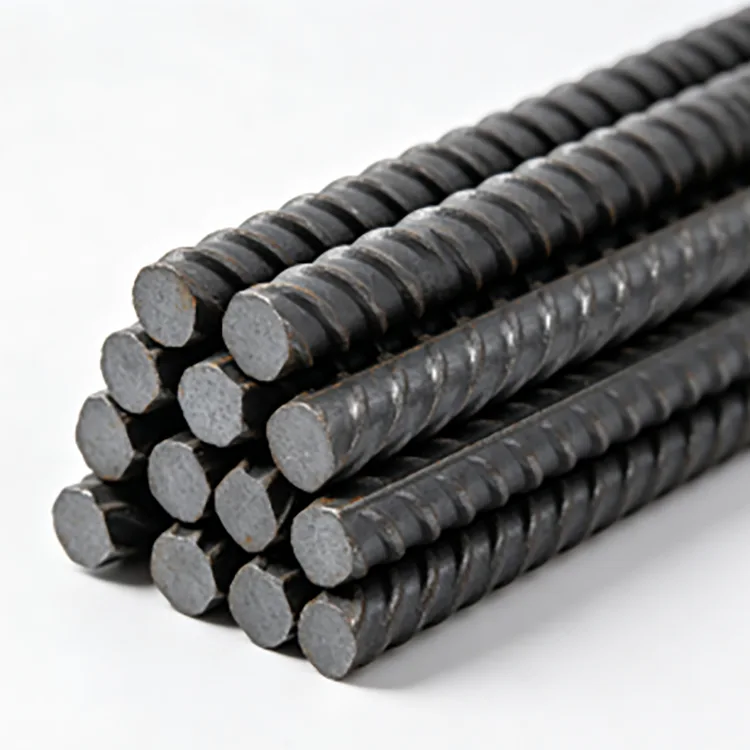

ஹாட்-ரோல்டு ஸ்டீல் ரீபார் என்பது எஃகு பில்லட்டுகளை சூடாக்கி, அவற்றை பல உருட்டல் நிலைகள் வழியாக அனுப்புவதன் மூலம் தயாரிக்கப்படும் ரிப்பட் வலுவூட்டும் பட்டையாகும். உருட்டல் செயல்முறை ஒரு தொடர்ச்சியான பிரிவில் தேவையான விட்டம் மற்றும் விலா வடிவத்தை உருவாக்குகிறது.

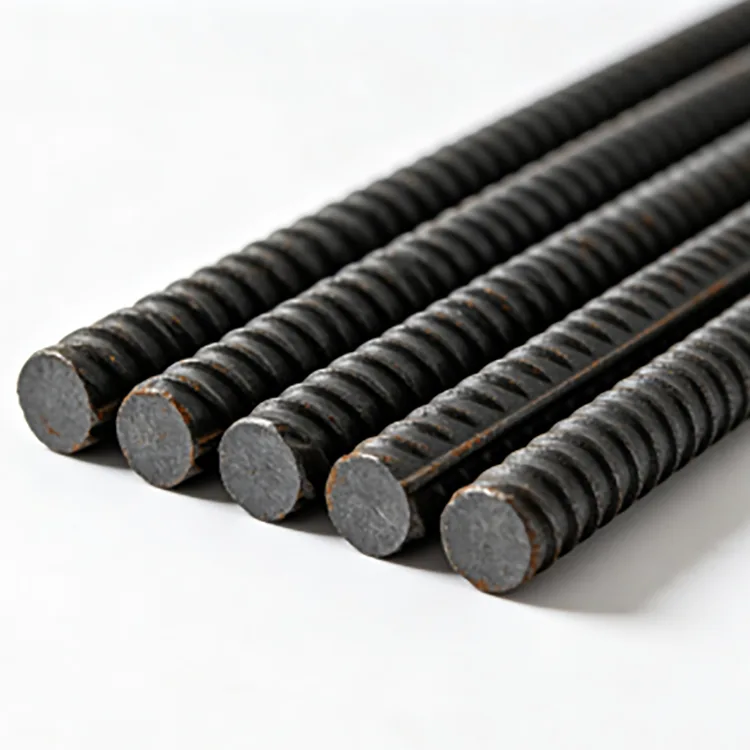

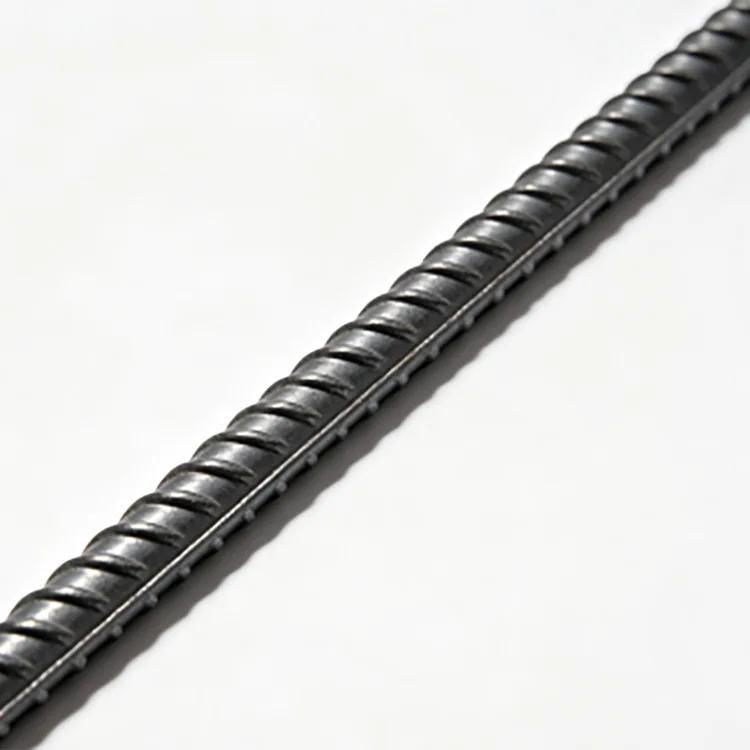

விலா எலும்புகள் கான்கிரீட்டுடன் மெக்கானிக்கல் இன்டர்லாக் வழங்குவதோடு, எஃகு மற்றும் கான்கிரீட்டிற்கு இடையே சக்திகளை மாற்ற உதவுகின்றன. எனவே ரீபார் தேர்வு குறிப்பிடப்பட்ட தரம், விட்டம், நீர்த்துப்போகும் தன்மை, விலா வடிவியல், நீளம் மற்றும் பொருந்தக்கூடிய தரநிலையைப் பொறுத்தது.
ரோங்ஹெங் HRB400, HRB400E, HRB500 மற்றும் HRB500E ஹாட்-ரோல்டு ஸ்டீல் ரீபாரை Φ6 முதல் Φ40 மிமீ வரையிலான விட்டத்தில் வழங்குகிறது. நிலையான நீளம் 9 மீ மற்றும் 12 மீ, தனிப்பயன் நீளம் 6-15 மீ மற்றும் திட்ட ஆர்டர்களுக்கு ஒப்புக்கொள்ளப்பட்ட புனைகதை கிடைக்கும்.
| பொருள் | விவரக்குறிப்பு |
|---|---|
| தயாரிப்பு | ஹாட்-ரோல்டு ஸ்டீல் ரீபார் |
| தயாரிப்பு வகை | சூடான உருட்டப்பட்ட ரிப்பட் வலுவூட்டும் பட்டை |
| தரங்கள் | HRB400, HRB400E, HRB500, HRB500E |
| விட்டம் | Φ6, Φ8, Φ10, Φ12, Φ14, Φ16, Φ18, Φ20, Φ22, Φ25, Φ28, Φ32, Φ40 மிமீ |
| நிலையான நீளம் | 9 மீ, 12 மீ |
| விருப்ப நீளம் | 6-15 மீ |
| சிறிய சுருள் வழங்கல் | பொருத்தமான சிறிய விட்டம் கொண்ட தயாரிப்புகளுக்குக் கிடைக்கிறது |
| மேற்பரப்பு | சூடான-உருட்டப்பட்ட மில் அளவு, பூசப்படாதது |
| முக்கிய தரநிலை | ஜிபி 1499.2-2024 |
| செயலாக்கம் | வெட்டுதல், வளைத்தல், த்ரெடிங், ஸ்டிரப் உருவாக்கம் மற்றும் பிற ஒப்புக்கொள்ளப்பட்ட புனைகதை |
நான்கு தரங்கள் இரண்டு பெயரளவு வலிமை நிலைகளை உள்ளடக்கியது. E கிரேடுகளுக்கு நில அதிர்வு பயன்பாடுகளுக்கு கூடுதல் தேவைகள் உள்ளன.
| தரம் | மகசூல் வலிமை | இழுவிசை வலிமை | எலும்பு முறிவுக்குப் பிறகு நீட்டுதல் |
|---|---|---|---|
| HRB400 / HRB400E | ≥400 MPa | ≥540 MPa | ≥16% |
| HRB500 / HRB500E | ≥500 MPa | ≥630 MPa | ≥15% |
HRB400 பொதுவாக வலுவூட்டப்பட்ட கான்கிரீட் கட்டமைப்புகளுக்குப் பயன்படுத்தப்படுகிறது. நில அதிர்வு தர வலுவூட்டல் தேவைப்படும் இடத்தில் HRB400E குறிப்பிடப்பட்டுள்ளது. HRB500 மற்றும் HRB500E ஆகியவை கட்டமைப்பு வடிவமைப்பால் தேவைப்படும் இடங்களில் அதிக பெயரளவு வலிமை அளவை வழங்குகின்றன.
HRB400 மற்றும் HRB400E ஆகியவை ஒரே பெயரளவு மகசூல்-வலிமை அளவைக் கொண்டுள்ளன, ஆனால் HRB400E கூடுதல் நில அதிர்வுத் தேவைகளைக் கொண்டுள்ளது. தேவையான தரமானது கட்டமைப்பு வரைபடங்கள் மற்றும் பொருந்தக்கூடிய வடிவமைப்புக் குறியீட்டைப் பின்பற்ற வேண்டும்.
உற்பத்தி செயல்முறை எஃகு பில்லட்டுகளுடன் தொடங்குகிறது மற்றும் கட்டுப்படுத்தப்பட்ட உருட்டல் மூலம் முடிக்கப்பட்ட பட்டியை உருவாக்குகிறது:
எஃகு பில்லெட் → மீண்டும் சூடாக்குதல் → கடினமான உருட்டல் → இடைநிலை உருட்டல் → முடித்தல் உருட்டுதல் → விலா எலும்பு உருவாக்கம் → கட்டுப்படுத்தப்பட்ட குளிரூட்டல் → நேராக்குதல் / வெட்டுதல் → ஆய்வு → தொகுத்தல்
ரோலிங் பாஸ்கள் பட்டை விட்டம் மற்றும் விலா வடிவவியலை தீர்மானிக்கிறது. உருட்டப்பட்ட பிறகு கட்டுப்படுத்தப்பட்ட குளிரூட்டல் தேவையான இயந்திர பண்புகளை நிறுவ உதவுகிறது.
| விட்டம் | பொதுவான பயன்பாடு |
|---|---|
| Φ6–Φ12 மிமீ | ஸ்டிரப்ஸ், ஸ்லாப்கள், இரண்டாம் நிலை வலுவூட்டல் மற்றும் சிறிய கட்டமைப்பு உறுப்பினர்கள் |
| Φ14–Φ25 மிமீ | விட்டங்கள், நெடுவரிசைகள், அடுக்குகள் மற்றும் அடித்தளங்களுக்கான முக்கிய வலுவூட்டல் |
| Φ28–Φ40 மிமீ | கனமான அடித்தளங்கள் மற்றும் அதிக ஏற்றப்பட்ட கட்டமைப்பு உறுப்பினர்கள் |
இவை கட்டமைப்பு வடிவமைப்பு விதிகளைக் காட்டிலும் பொதுவான கொள்முதல் குறிப்புகளாகும். தேவையான விட்டம் வலுவூட்டல் அட்டவணை, எஃகு பகுதி, இடைவெளி, கான்கிரீட் உறுப்பினர் மற்றும் கட்டமைப்பு கணக்கீடு ஆகியவற்றை சார்ந்துள்ளது.
கட்டிடம், தொழில்துறை மற்றும் உள்கட்டமைப்பு திட்டங்களில் கான்கிரீட் கட்டமைப்புகளை வலுப்படுத்த ஹாட்-ரோல்ட் ஸ்டீல் ரீபார் பயன்படுத்தப்படுகிறது.
அடித்தள வலுவூட்டல் என்பது கான்கிரீட் தடிமன் மட்டும் இல்லாமல் கட்டமைப்பு வடிவமைப்பால் தீர்மானிக்கப்படுகிறது. சுமை, மண் நிலைமைகள், அடித்தள வடிவியல், பார் இடைவெளி, கான்கிரீட் கவர் மற்றும் வளர்ச்சி நீளம் அனைத்தும் வலுவூட்டல் ஏற்பாட்டைப் பாதிக்கிறது.
Φ28–Φ40 மிமீ ரீபார் அதிக அளவில் ஏற்றப்பட்ட அடித்தளங்கள் மற்றும் கட்டமைப்பு உறுப்பினர்களுக்குக் குறிப்பிடப்படலாம், அதே சமயம் சிறிய விட்டம் பொதுவாக இரண்டாம் நிலை வலுவூட்டல் மற்றும் ஸ்டிரப்களுக்குப் பயன்படுத்தப்படுகிறது. உபகரண அடித்தளங்களுக்கு செறிவூட்டப்பட்ட சுமைகள் மற்றும் அதிர்வு ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.
ரீபார் நிலையான நேரான நீளங்களில் வழங்கப்படலாம் அல்லது வலுவூட்டல் அட்டவணையின்படி புனையப்பட்டது.
ப்ராஜெக்ட் ஆர்டர்களுக்கு, வாடிக்கையாளர்கள் பார் வளைக்கும் அட்டவணை, கட்டிங் லிஸ்ட் அல்லது ஃபேப்ரிகேஷன் வரைபடங்களை உற்பத்திக்கு முன் வழங்கலாம். தேவையான நீளம் மற்றும் வடிவங்கள் பின்னர் அங்கீகரிக்கப்பட்ட அட்டவணையின்படி தயாரிக்கப்படலாம்.
எஃகு தரம், வெல்டிங் செயல்முறை மற்றும் திட்டத் தேவைகள் அனுமதிக்கும் போது, வெல்டட் வலுவூட்டல் கூட்டங்களில் ரீபார் பயன்படுத்தப்படலாம்.
வெல்டிங் தயாரிப்பதற்கு முன் பொருள் தரம், வெல்டிங் செயல்முறை மற்றும் பொருந்தக்கூடிய கட்டுமானத் தேவைகளுக்கு எதிராக சரிபார்க்கப்பட வேண்டும். லேப் ஸ்ப்லைஸ்கள், மெக்கானிக்கல் கப்ளர்கள் மற்றும் வெல்டட் இணைப்புகள் ஆகியவை வெவ்வேறு இணைப்பு முறைகள் மற்றும் கட்டமைப்பு வடிவமைப்பைப் பின்பற்ற வேண்டும்.
ஹாட்-ரோல்டு ஸ்டீல் ரீபார் ஒரு அரிப்பு-பாதுகாப்பு பூச்சு இல்லாமல் வழங்கப்படுகிறது. அதன் இருண்ட மேற்பரப்பு பொதுவாக ஹாட்-ரோலிங் மில் ஸ்கேலால் மூடப்பட்டிருக்கும், இது செயலில் உள்ள சிவப்பு-பழுப்பு துருவிலிருந்து வேறுபட்டது.
சேமிப்பக நிலைமைகளையும் கருத்தில் கொள்ள வேண்டும். நீண்ட கால ஈரப்பதம், நிற்கும் நீர் அல்லது தரையில் நேரடி தொடர்பு ஆகியவை நிறுவலுக்கு முன் அரிப்புக்கு வழிவகுக்கும்.
ரீபார் ஆய்வு எஃகு தரம், பரிமாணங்கள், விலா வடிவியல் மற்றும் இயந்திர பண்புகள், அத்துடன் மேற்பரப்பு நிலை மற்றும் கண்டறியும் தன்மை ஆகியவற்றை உள்ளடக்கியது.
பொருள் சான்றிதழ்கள் மற்றும் ஒப்புக்கொள்ளப்பட்ட ஆய்வு பதிவுகள் திட்ட ஆர்டர்களுடன் வழங்கப்படலாம். ஒப்பந்தத்தின்படி தேவைப்படும்போது மூன்றாம் தரப்பு ஆய்வும் ஏற்பாடு செய்யப்படலாம்.
ரீபார் பொதுவாக எடையால் வாங்கப்படுகிறது, ஆனால் தனித்தனி பார்களின் விட்டம், நீளம் மற்றும் அளவு ஆகியவற்றின் படி நிறுவப்படுகிறது.
மொத்த ஆர்டர்களுக்கு, கொள்முதல் பட்டியல் மொத்த டன்னை மட்டும் குறிப்பிடுவதற்குப் பதிலாக ஒவ்வொரு விட்டம் மற்றும் நீளத்தையும் பிரிக்க வேண்டும். கோட்பாட்டு அலகு எடையை பொருள் திட்டமிடலுக்குப் பயன்படுத்தலாம், அதே நேரத்தில் தீர்வு முறை கொள்முதல் ஒப்பந்தத்தில் ஒப்புக் கொள்ளப்பட வேண்டும்.
ரோங்ஹெங்கின் விநியோகச் சங்கிலி தியான்ஜின் டகியுஜுவாங்கை அடிப்படையாகக் கொண்டது, இது ரீபார் சப்ளை, எஃகு செயலாக்கம் மற்றும் பிராந்திய தளவாடங்களுக்கான அணுகலை வழங்குகிறது.
HRB400, HRB400E, HRB500 மற்றும் HRB500E ஆகியவை குறிப்பிட்ட தரம் மற்றும் திட்டத் தேவைகளுக்கு ஏற்ப ஏற்பாடு செய்யப்படலாம். நிலையான 9 மீ மற்றும் 12 மீ நீளங்கள் உள்ளன, பொருத்தமான திட்ட ஆர்டர்களுக்கு தனிப்பயன் நீளம் 6-15 மீ.

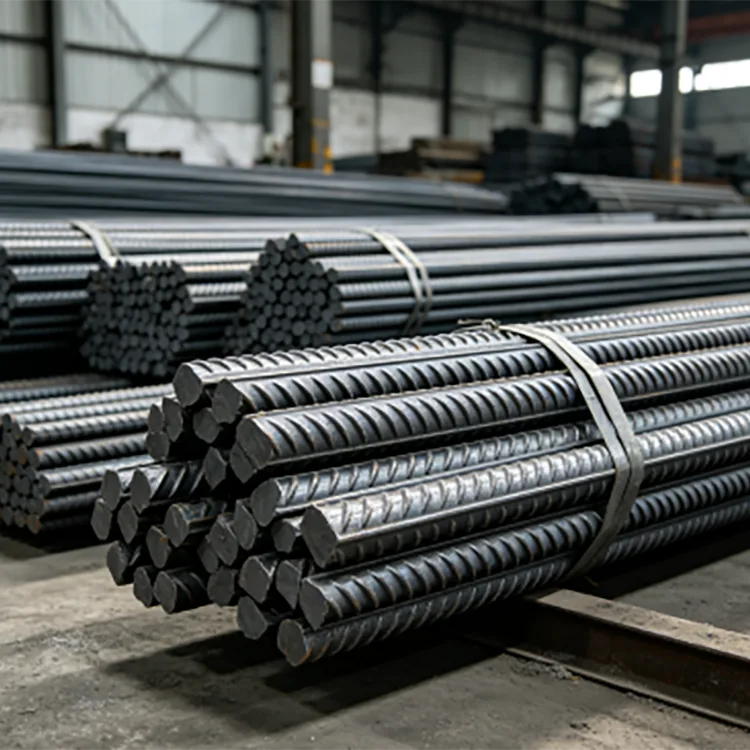

ஏற்றுமதி ஆர்டர்களுக்கு, கன்டெய்னர் ஏற்றுதல் மற்றும் நீண்ட தூர போக்குவரத்திற்கு ரீபார் தொகுக்கப்பட்டு தயார் செய்யப்படலாம். கொள்முதல் ஒப்பந்தத்தின்படி பொருள் சான்றிதழ்கள் மற்றும் ஆய்வு பதிவுகள் வழங்கப்படலாம்.
கட்டிடங்கள், அடித்தளங்கள், பாலங்கள், சாலைகள், சுரங்கங்கள், தொழில்துறை வசதிகள் மற்றும் நகராட்சி உள்கட்டமைப்பு போன்ற கான்கிரீட் கட்டமைப்புகளை வலுப்படுத்த இது பயன்படுகிறது.
இரண்டும் பெயரளவு மகசூல்-வலிமை நிலை 400 MPa, ஆனால் HRB400E நில அதிர்வு பயன்பாடுகளுக்கு கூடுதல் தேவைகளைக் கொண்டுள்ளது. தேவையான தரமானது கட்டமைப்பு வரைபடங்கள் மற்றும் பொருந்தக்கூடிய வடிவமைப்புக் குறியீட்டைப் பின்பற்ற வேண்டும்.
HRB400 400 MPa இன் பெயரளவு மகசூல்-வலிமை அளவைக் கொண்டுள்ளது, HRB500 பெயரளவு மகசூல்-வலிமை நிலை 500 MPa ஆகும். தேவையான தரம் கட்டமைப்பு வடிவமைப்பைப் பொறுத்தது.
கிடைக்கக்கூடிய வரம்பு Φ6, Φ8, Φ10, Φ12, Φ14, Φ16, Φ18, Φ20, Φ22, Φ25, Φ28, Φ32 மற்றும் Φ40 மிமீ உட்பட Φ6–Φ40 மிமீ ஆகும்.
நிலையான நீளம் 9 மீ மற்றும் 12 மீ. திட்டத் தேவைகளுக்கு ஏற்ப 6-15 மீ முதல் தனிப்பயன் நீளம் விவாதிக்கப்படலாம்.
ஆம். வலுவூட்டல் அட்டவணையின்படி வெட்டுதல், வளைத்தல், த்ரெடிங், ஸ்டிரப் உருவாக்குதல் மற்றும் பிற ஒப்புக்கொள்ளப்பட்ட புனைகதைகளை ஏற்பாடு செய்யலாம்.
இரண்டு தரங்களையும் தானாக மாற்றிக் கொள்ளக் கூடாது. திட்டமானது நில அதிர்வு தர HRB400E ஐக் குறிப்பிடும் இடத்தில், குறிப்பிட்ட E தரம் வழங்கப்பட வேண்டும்.
பொதுவாக, இருண்ட மேற்பரப்பு சூடான-உருட்டல் ஆலை அளவு. இது செயலில் உள்ள அரிப்பிலிருந்து வேறுபடுத்தப்பட வேண்டும், இது பொதுவாக சிவப்பு-பழுப்பு நிற துருவை உருவாக்குகிறது மற்றும் கடுமையான போது பிரிவு இழப்பை ஏற்படுத்தலாம்.
வெல்டிங் செயல்முறை பொருந்தக்கூடிய திட்டத் தேவைகளைப் பூர்த்தி செய்யும் போது பொருத்தமான தரங்கள் மற்றும் பயன்பாடுகளுக்கு இது வெல்டிங் செய்யப்படலாம். புனையப்படுவதற்கு முன் வெல்டிபிலிட்டி உறுதிப்படுத்தப்பட வேண்டும்.
தண்ணீர் வெளியேறும் வகையில் தரைக்கு மேல் ரீபார் வைக்க வேண்டும். நிறுவலுக்கு முன் அரிப்பைக் குறைக்க நிற்கும் தண்ணீருடன் நீண்ட கால தொடர்பு தவிர்க்கப்பட வேண்டும்.
ரீபார் பொதுவாக டன் மூலம் மேற்கோள் காட்டப்பட்டு வாங்கப்படுகிறது, அதே சமயம் நிறுவல் பட்டை விட்டம், நீளம் மற்றும் அளவு ஆகியவற்றை அடிப்படையாகக் கொண்டது. அனுப்புவதற்கு முன் தீர்வு முறை ஒப்புக் கொள்ளப்பட வேண்டும்.
திட்டத் தேவைகளுக்கு ஏற்ப பொருள் சான்றிதழ்கள் மற்றும் ஒப்புக்கொள்ளப்பட்ட ஆய்வுப் பதிவுகள் வழங்கப்படலாம். தேவைப்படும்போது மூன்றாம் தரப்பு ஆய்வும் ஏற்பாடு செய்யப்படலாம்.
