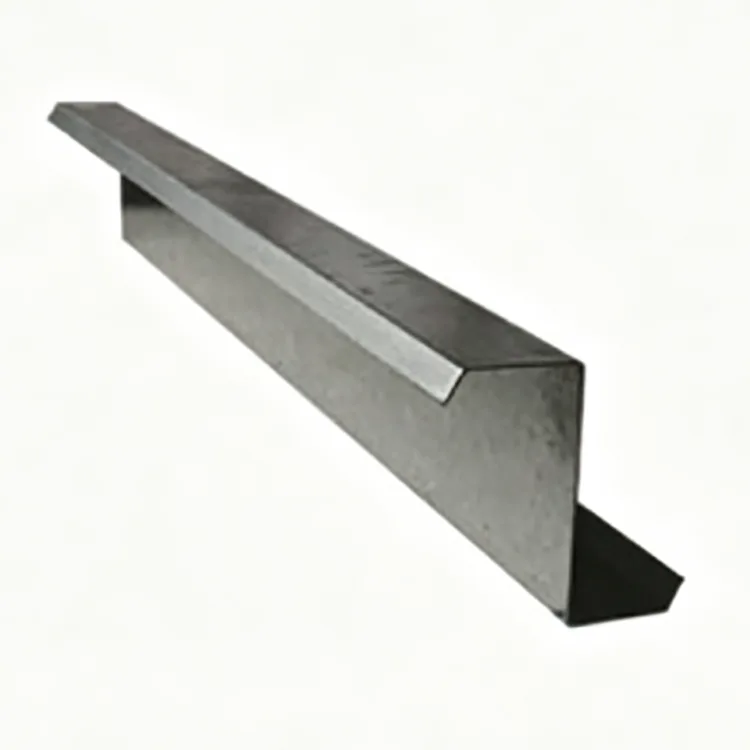

குளிர்-வடிவமான Z பிரிவு எஃகு

குளிர்-உருவாக்கப்பட்ட Z பிரிவு எஃகு என்பது அறை வெப்பநிலையில் தொடர்ச்சியான ரோல் மூலம் சூடான-உருட்டப்பட்ட எஃகு துண்டுகளிலிருந்து தயாரிக்கப்படும் குளிர்-வடிவமான மெல்லிய-சுவர் எஃகு ஆகும். ஸ்ட்ரிப் பல உருவாக்கும் ஸ்டாண்டுகள் வழியாக செல்கிறது மற்றும் உயர் வெப்பநிலை சூடான-உருட்டல் நிலை இல்லாமல் படிப்படியாக Z பிரிவாக வடிவமைக்கப்பட்டுள்ளது.

குளிர்-உருவாக்கும் செயல்முறை பரிமாண நிலைத்தன்மையை மேம்படுத்துகிறது மற்றும் எஃகில் வேலை கடினப்படுத்துதலையும் அறிமுகப்படுத்துகிறது. இதன் விளைவாக வரும் பிரிவு ஒப்பீட்டளவில் குறைந்த எடையை பயனுள்ள வளைக்கும் செயல்திறனுடன் ஒருங்கிணைக்கிறது, இது இலகுரக எஃகு கட்டமைப்புகளில் கூரை மற்றும் சுவர் பர்லின்களுக்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

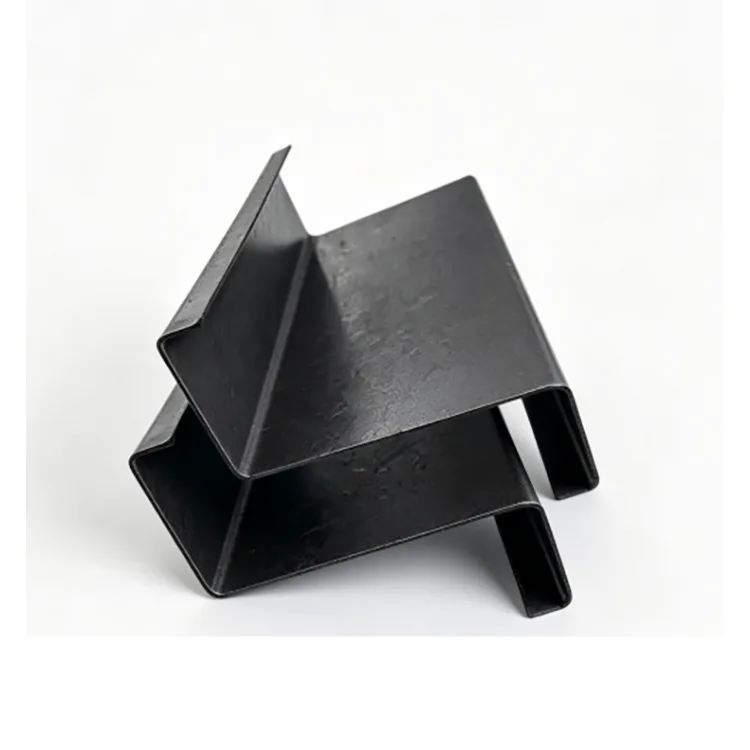

Z- வடிவ சுயவிவரம் மற்றொரு நடைமுறை நன்மையைக் கொண்டுள்ளது: அதன் ஆஃப்செட் விளிம்புகள் அருகிலுள்ள பர்லின்களை ஒன்றுடன் ஒன்று சேர்க்க அனுமதிக்கின்றன. பெரிய சாய்வு கூரைகளில் இது மிகவும் பயனுள்ளதாக இருக்கும், அங்கு ரிட்ஜைச் சுற்றி தொடர்ச்சியான பர்லின் ஏற்பாடுகள் தேவைப்படுகின்றன.

பரிந்துரைக்கப்பட்ட சூழல்: மூடிய உட்புற கட்டிடங்கள், உலர் பட்டறைகள் மற்றும் நேரடி மழை, உப்பு தெளிப்பு, அமிலம் அல்லது கார அரிக்கும் ஈரப்பதம் இல்லாமல் கிடங்குகள்.

உற்பத்தி செயல்முறை

எஃகு சுருளின் உள்வரும் ஆய்வுடன் உற்பத்தி வரி தொடங்குகிறது. சமன்செய்தல் மற்றும் நேராக்க பிறகு, துண்டு பல ரோல்-உருவாக்கும் நிலையங்கள் வழியாக செல்கிறது, அங்கு அது படிப்படியாக தேவையான Z- வடிவ பிரிவில் வளைந்திருக்கும்.

சர்வோ சிஎன்சி கட்டிங் குறிப்பிட்ட உறுப்பினர் நீளத்தை வழங்குகிறது, அதே நேரத்தில் கட்டமைப்பு வரைபடங்களின்படி தானியங்கி குத்துதல் சேர்க்கப்படலாம். முடிக்கப்பட்ட சுயவிவரங்கள் வகைப்படுத்தல், தொகுத்தல் மற்றும் சேமிப்பிற்கு முன் நேராக்க மற்றும் பரிமாண ஆய்வுக்கு உட்படுத்தப்படுகின்றன.

எஃகு சுருள் ஆய்வு → சமன்படுத்துதல் மற்றும் நேராக்குதல் → முற்போக்கான குளிர் உருளை உருவாக்குதல் → Z-பிரிவு உருவாக்கம் → சர்வோ CNC நிலையான-நீள வெட்டு → தானியங்கி குத்துதல் → நேராக்க → காட்சி மற்றும் பரிமாண ஆய்வு → தொகுத்தல் மற்றும் சேமிப்பு

வழக்கமான சூடான உருட்டல் மூலம் உருவாக்கப்படுவதற்குப் பதிலாக, சுயவிவரமானது படிப்படியாக உருவாக்கப்படுவதால், உற்பத்தியின் போது பிரிவு பரிமாணங்கள், நேரான தன்மை மற்றும் துளை நிலைகள் தொடர்ந்து கட்டுப்படுத்தப்படும்.

முக்கிய விவரக்குறிப்புகள்

கூரை பர்லின்களுக்கு Z பிரிவை ஏன் பயன்படுத்த வேண்டும்?

கூரை ரிட்ஜில் நேரடியாக மேலெழுதல்

Z பிரிவுக்கும் C பிரிவுக்கும் இடையே உள்ள மிகத் தெளிவான வேறுபாடு விளிம்புகளின் வடிவமாகும். ஆஃப்செட் Z சுயவிவரமானது அருகில் உள்ள உறுப்பினர்களை ஒன்றுடன் ஒன்று இணைக்க அனுமதிக்கிறது, இது கூரை மேடு வழியாக தொடர்ச்சியை பராமரிக்க உதவும்.

10°க்கு மேல் கூரைச் சரிவுகளுக்கு, Z பர்லின்கள் பெரும்பாலும் நடைமுறைத் தேர்வாகும், அங்கு ஒன்றுடன் ஒன்று உறுப்பினர்கள் கட்டமைப்பு வடிவமைப்பின் ஒரு பகுதியாகும். இது கூடுதல் வெட்டுக்கான தேவையை குறைக்கிறது மற்றும் நிறுவலை மிகவும் நேரடியானதாக ஆக்குகிறது.

குறைந்த எடையுடன் நல்ல வளைக்கும் செயல்திறன்

Z- வடிவ குறுக்குவெட்டு வளைக்க பயனுள்ள பிரிவு பண்புகளை வழங்குகிறது. குளிர் வேலை கடினப்படுத்துதலுடன் இணைந்து, இது ஒப்பீட்டளவில் மெல்லிய பகுதியை பொருத்தமான கூரை மற்றும் சுவர் பர்லின் பயன்பாடுகளில் பயன்படுத்த அனுமதிக்கிறது.

கனமான பாரம்பரிய சூடான-உருட்டப்பட்ட பிரிவுகளுடன் ஒப்பிடுகையில், குறைந்த எடை போக்குவரத்து, தூக்குதல் மற்றும் நிறுவல் தேவைகளை குறைக்கலாம்.

சீரான நேரான தன்மை மற்றும் துளை நிலை

உற்பத்தி வரிசையில் முற்போக்கான ரோல் உருவாக்கம், CNC வெட்டுதல் மற்றும் அதைத் தொடர்ந்து நேராக்குதல் ஆகியவற்றைப் பயன்படுத்துகிறது. இது சுயவிவரத்தின் நேர்மை மற்றும் முறுக்குதலைக் கட்டுப்படுத்த உதவுகிறது.

முன்-பஞ்ச் செய்யப்பட்ட போல்ட் துளைகள் கொண்ட பர்லின்களுக்கு, துல்லியமான துளை பொருத்துதல் முக்கியமானது, ஏனெனில் பிழைகள் பர்லின் மற்றும் பிரதான எஃகு சட்டகத்திற்கு இடையேயான இணைப்பை பாதிக்கலாம். பிரசவத்திற்கு முன் குத்துவது தளத்தில் வெட்டு மற்றும் துளையிடும் வேலைகளை குறைக்கலாம்.

உலர் உட்புற திட்டங்களுக்கான குறைந்த விலை

நிலையான தயாரிப்பு ஒரு கால்வனேற்றப்பட்ட பூச்சு இல்லாமல் இயற்கை கருப்பு எஃகு வழங்கப்படுகிறது. கூடுதல் அரிப்பு பாதுகாப்பு தேவைப்படாத உலர்ந்த, மூடப்பட்ட உட்புற கட்டிடங்களுக்கு, இது கால்வனேற்றப்பட்ட Z பிரிவுகளுடன் தொடர்புடைய கூடுதல் செலவைத் தவிர்க்கிறது.

கட்டிடம் மழை, ஒடுக்கம், உப்பு தெளிப்பு அல்லது அரிக்கும் ஊடகத்திற்கு வெளிப்பட்டால், அதற்கு பதிலாக அரிப்பு-பாதுகாக்கப்பட்ட பதிப்பைக் குறிப்பிட வேண்டும்.

வசதியான வெட்டுதல் மற்றும் வெல்டிங்

நிலையான தயாரிப்புக்கு கால்வனேற்றப்பட்ட பூச்சு இல்லாததால், வழக்கமான வெட்டு மற்றும் வெல்டிங் செயல்பாடுகள் நேரடியானவை. உறுப்பினர்களுக்கு உள்ளூர் சரிசெய்தல் அல்லது இணைப்பு வேலைகள் தேவைப்படும் உட்புறத் தயாரிப்பு மற்றும் புதுப்பித்தல் திட்டங்களின் போது இது பயனுள்ளதாக இருக்கும்.

வழக்கமான பயன்பாடுகள்

தயாரிப்பு முக்கியமாகப் பயன்படுத்தப்படுகிறது:

இலகுரக எஃகு கட்டிடங்களில் கூரை பர்லின்கள்

பெரிய சாய்வு கிடங்கு கூரைகள்

தொழில்துறை பட்டறை கூரை அமைப்புகள்

உட்புற தளவாடங்கள் மற்றும் சேமிப்பு கட்டிடங்கள்

சுவர் மற்றும் கூரை இரண்டாம் கட்டம்

இலகுரக எஃகு உறை அமைப்புகள்

உட்புற தொழிற்சாலை மறுசீரமைப்பு திட்டங்கள்

இது ஒரு கட்டிடத்தின் பிரதான நெடுவரிசைகள் அல்லது முதன்மைக் கற்றைகளுக்கு மாற்றாக இல்லாமல், பர்லின் போன்ற இரண்டாம் நிலை கட்டமைப்பு உறுப்பினராகும்.

உண்மையான திட்ட பயன்பாடுகள்

வழக்கு 1: ஒரு பெரிய சாய்வு உட்புற லாஜிஸ்டிக்ஸ் கிடங்கிற்கான Z பர்லின்ஸ்

இந்த திட்டம் 50,000 m² மூடப்பட்ட தளவாடக் கிடங்கை 12° கூரை சாய்வுடன் உள்ளடக்கியது. கட்டிடம் முழுவதுமாக மூடப்பட்டு, நேரடி மழையின்றி உலர்ந்த உட்புற சூழலில் பயன்படுத்தப்பட்டது.

முக்கிய தேவைகள் கூரை முகடுகளில் நேரடி பர்லின் ஒன்றுடன் ஒன்று, கட்டுப்படுத்தப்பட்ட எஃகு-கட்டமைப்பு செலவு, குறுகிய நிறுவல் நேரம் மற்றும் கூரை-பேனல் சீரமைப்பு சிக்கல்களின் அபாயத்தைக் குறைத்தல்.

தேர்ந்தெடுக்கப்பட்ட பொருள் Q355B குளிர்-வடிவமான Z பிரிவு ஸ்டீல், Z160-Z200, 1.8-2.0 மிமீ சுவர் தடிமன் மற்றும் முன்-பஞ்ச் செய்யப்பட்ட போல்ட் துளைகள்.

Z பிரிவுகள் நேரடியாக ஒன்றுடன் ஒன்று சேர்ந்து, ரிட்ஜ் உறுப்பினர்களை தொடர்ந்து இருக்க அனுமதிக்கிறது மற்றும் தளத்தில் வெட்டுதல் மற்றும் மாற்றியமைக்கும் வேலைகளை குறைக்கிறது. நிறுவல் நேரம் 30% குறைக்கப்பட்டது.

சுயவிவரங்களின் குறைந்த முறுக்கு, வண்ண-பூசப்பட்ட எஃகு கூரை பேனல்கள் மிகவும் சமமாக உட்கார உதவியது, நீர் கசிவுக்கு பங்களிக்கக்கூடிய இடைவெளிகளைக் குறைத்தது. இலகுவான உறுப்பினர்கள் போக்குவரத்து மற்றும் தூக்கும் தேவைகளையும் குறைத்தனர், மேலும் ஒட்டுமொத்த எஃகு-கட்டமைப்பு செலவு சூடான உருட்டப்பட்ட எஃகு கரைசலை விட 21% குறைவாக இருந்தது.

திட்டம் ஏற்றுக்கொள்ளப்பட்டது மற்றும் துரு தொடர்பான பிரச்சனைகள் இல்லாமல் உட்புற சேவையில் உள்ளது.

வழக்கு 2: ஒரு தொழில்துறை பட்டறையில் லைட்வெயிட் ஸ்டீல் என்க்ளோஷர் மேம்படுத்தல்

இரண்டாவது திட்டமானது பழைய தொழிற்சாலையை புதுப்பிப்பதை உள்ளடக்கியது. ஒப்பீட்டளவில் பெரிய கூரை சாய்வு மற்றும் உலர்ந்த, காற்றோட்டமான உட்புற சூழலுடன், புதிய இலகுரக எஃகு உறை கட்டமைப்புகள் பட்டறைக்குள் தேவைப்பட்டன.

தேர்ந்தெடுக்கப்பட்ட தயாரிப்பு Q235B குளிர்-வடிவமான Z பிரிவு ஸ்டீல், Z120–Z140.

விரிவான இரண்டாம் நிலை செயலாக்கம் இல்லாமல் உறுப்பினர்கள் சட்டசபைக்குத் தயாராக இருந்தனர். Z- வடிவ மேலெழுதல் அமைப்பு கூரை சாய்வுடன் பொருந்தியது மற்றும் ஒரு தட்டையான மற்றும் நிலையான உறை அமைப்பை பராமரிக்க உதவியது.

லைட்வெயிட் உறுப்பினர்கள், தற்போதுள்ள தொழிற்சாலைக்குள் நிறுவல் பணிகளைக் குறைக்கும் அதே வேளையில், சீரமைப்புச் செலவைக் கட்டுக்குள் வைத்திருக்க உதவியது.

Z பிரிவு தேர்வு வழிகாட்டி

கூரை சாய்வு:

10°க்கு மேல் உள்ள கூரைச் சரிவுகளுக்கு, ஒன்றுடன் ஒன்று பர்லின்கள் தேவைப்படும்போது Z பிரிவுகள் விரும்பத்தக்கதாக இருக்கும். ஒப்பீட்டளவில் ஆழமற்ற சரிவுகளுக்கு, சி பர்லின்கள் கட்டமைப்பு வடிவமைப்பைப் பொறுத்து பரிசீலிக்கப்படலாம்.

பொருள் தரம்:

Q235B பொது இலகுரக பர்லின் மற்றும் உறை பயன்பாடுகளுக்கு ஏற்றது. பெரிய இடைவெளிகள், அதிக காற்று அல்லது பனி சுமைகள் மற்றும் அதிக தேவைப்படும் கட்டமைப்பு தேவைகளுக்கு, Q355B பொருத்தமான பகுதி அளவு மற்றும் சுவர் தடிமன் ஆகியவற்றுடன் ஒன்றாக தேர்ந்தெடுக்கப்படலாம்.

பகுதி அளவு:

இலகுவான கூரை மற்றும் சுவர் இரண்டாம் நிலை கட்டமைப்புகளுக்கு Z100-Z140 கருதப்படலாம். Z160–Z200 பல நிலையான கிடங்கு மற்றும் பணிமனை பர்லின் பயன்பாடுகளுக்கு ஏற்றது. கட்டமைப்பு வடிவமைப்பால் பெரிய பிரிவுகள் தேவைப்படும் இடங்களில் Z220-Z300 ஐப் பயன்படுத்தலாம்.

சுவர் தடிமன்:

கிடைக்கும் வரம்பு 1.2-3.0 மிமீ ஆகும். இறுதி தடிமன் இடைவெளி, பர்லின் இடைவெளி, காற்றின் சுமை, பனி சுமை, இணைப்பு நிலைகள் மற்றும் கட்டமைப்பு கணக்கீடுகள் ஆகியவற்றிலிருந்து பிரிவின் அளவைக் காட்டிலும் தீர்மானிக்கப்பட வேண்டும்.

சுற்றுச்சூழல்:

உலர்ந்த, மூடப்பட்ட உட்புற கட்டிடங்களுக்கு, இயற்கையான கருப்பு Z எஃகு செலவு குறைந்த விருப்பத்தை வழங்க முடியும். அதிக ஈரப்பதம் அல்லது ஒடுக்கம் கொண்ட பட்டறைகளில், பொருத்தமான துரு-தடுப்பு பூச்சு கருதப்பட வேண்டும்.

வெளிப்புற கட்டிடங்கள், கடலோரப் பகுதிகள், மழையால் வெளிப்படும் கட்டமைப்புகள் அல்லது விவசாயக் கொட்டகைகளுக்கு, இயற்கையான கருப்பு-எஃகு பதிப்பு பரிந்துரைக்கப்படவில்லை. கால்வனேற்றப்பட்ட Z பிரிவு அல்லது மற்றொரு அரிப்பு-பாதுகாக்கப்பட்ட தீர்வு தேர்ந்தெடுக்கப்பட வேண்டும்.

குளிர்-உருவாக்கப்பட்ட Z பிரிவு எஃகு எதிராக C பிரிவு எஃகு

தேர்வு இறுதியில் கூரை சாய்வு மட்டும் இல்லாமல் கட்டமைப்பு வடிவமைப்பு பின்பற்ற வேண்டும். தொடர்ச்சியான பர்லின் இணைப்புகள் தேவைப்படும் Z பிரிவின் ஒன்றுடன் ஒன்று வடிவியல் அதன் முக்கிய நடைமுறை நன்மையாகும்.

தொழிற்சாலை தரக் கட்டுப்பாடு

Z purlins க்கு, பரிமாண நிலைத்தன்மை மிகவும் முக்கியமானது, ஏனெனில் பிரிவுகள் முக்கிய எஃகு சட்டகம் மற்றும் கூரை பேனல்களுடன் துல்லியமாக இணைக்கப்பட வேண்டும்.

எனவே தரக் கட்டுப்பாடு எஃகு சுருளை உருவாக்குவதற்கு முன் உள்ளடக்கியது, அதைத் தொடர்ந்து ரோல் உருவாக்கும் போது மற்றும் வெட்டப்பட்ட பிறகு சரிபார்க்கிறது. முக்கிய ஆய்வுப் புள்ளிகளில் பொருள் தரம், பிரிவு பரிமாணங்கள், சுவர் தடிமன், நேரான தன்மை, முறுக்கு, வெட்டு நீளம், விளிம்பு நிலை மற்றும் முன் குத்திய துளை நிலை ஆகியவை அடங்கும்.

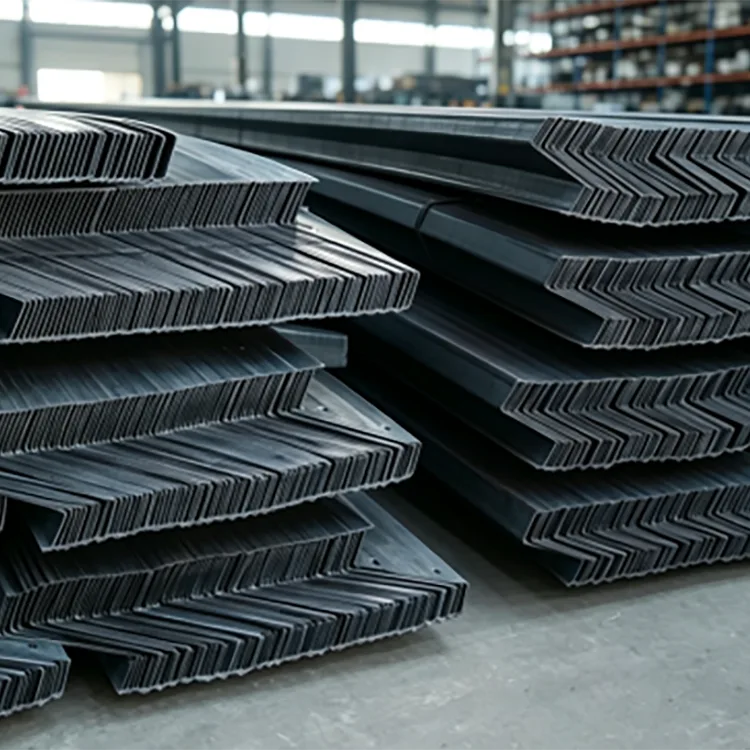

எஞ்சிய சிதைவைக் குறைக்க உருவான பிறகு சுயவிவரங்கள் நேராக்கப்படுகின்றன. ஏற்றுமதிக்கு முன், முடிக்கப்பட்ட உறுப்பினர்கள் பார்வை மற்றும் பரிமாண ரீதியாக ஆய்வு செய்யப்பட்டு, அளவு மற்றும் ஆர்டர் தேவைகளுக்கு ஏற்ப தொகுக்கப்படுகிறார்கள்.

தொகுதி ஆர்டர்களுக்கு, ஒரே மெட்டீரியல் கிரேடு, பிரிவு விவரக்குறிப்பு மற்றும் செயலாக்க அளவுருக்கள் ஆகியவை வெவ்வேறு உற்பத்தித் தொகுதிகளுக்கு இடையே நிலைத்தன்மையை பராமரிக்க உதவுகிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: Z பிரிவுக்கும் C பிரிவு எஃகுக்கும் இடையே நான் எப்படி தேர்வு செய்வது?

முக்கிய கருத்தில் கூரை மற்றும் இணைப்பு ஏற்பாடு ஆகும். இசட் பிரிவுகள் குறிப்பாக பெரிய கூரை சரிவுகளில், அருகில் உள்ள பர்லின்கள் ஒன்றுடன் ஒன்று மற்றும் மேடு வழியாக தொடர வேண்டிய கூரைகளுக்கு மிகவும் பயனுள்ளதாக இருக்கும். சி பிரிவுகள் பரந்த பொதுவான பொருந்தக்கூடிய தன்மையைக் கொண்டுள்ளன மற்றும் கட்டமைப்பு வடிவமைப்பைப் பொறுத்து ஆழமற்ற கூரை சரிவுகளுக்குப் பயன்படுத்தலாம்.

Q2: குளிர்-உருவாக்கப்பட்ட Z பிரிவு எஃகு திருப்புவது எளிதானதா?

ஒழுங்காக தயாரிக்கப்பட்ட Z பிரிவு, பொருந்தக்கூடிய நிலையான தேவைகளுக்குள் முறுக்குதல் மற்றும் சிதைப்பதைக் கட்டுப்படுத்த முற்போக்கான உருவாக்கம், அளவு மற்றும் நேராக்குதல் ஆகியவற்றின் மூலம் செல்கிறது. தேர்ந்தெடுக்கப்பட்ட பகுதி அளவு, சுவர் தடிமன், இடைவெளி மற்றும் நிறுவல் முறை ஆகியவை அதன் செயல்திறனை பாதிக்கின்றன.

Q3: உட்புற Z பர்லின் வர்ணம் பூசப்பட வேண்டுமா?

கணிசமான ஒடுக்கம் இல்லாமல் உலர்ந்த, காற்றோட்டமான உட்புற சூழலுக்கு, திட்டத் தேவைகள் அனுமதித்தால், இயற்கையான கருப்பு-எஃகு மேற்பரப்பை கூடுதல் பூச்சு இல்லாமல் பயன்படுத்தலாம். ஈரப்பதமான பட்டறைகள் அல்லது அடிக்கடி ஒடுக்கம் கொண்ட பகுதிகளுக்கு, ஒரு துரு-தடுப்பு பூச்சு பரிந்துரைக்கப்படுகிறது.

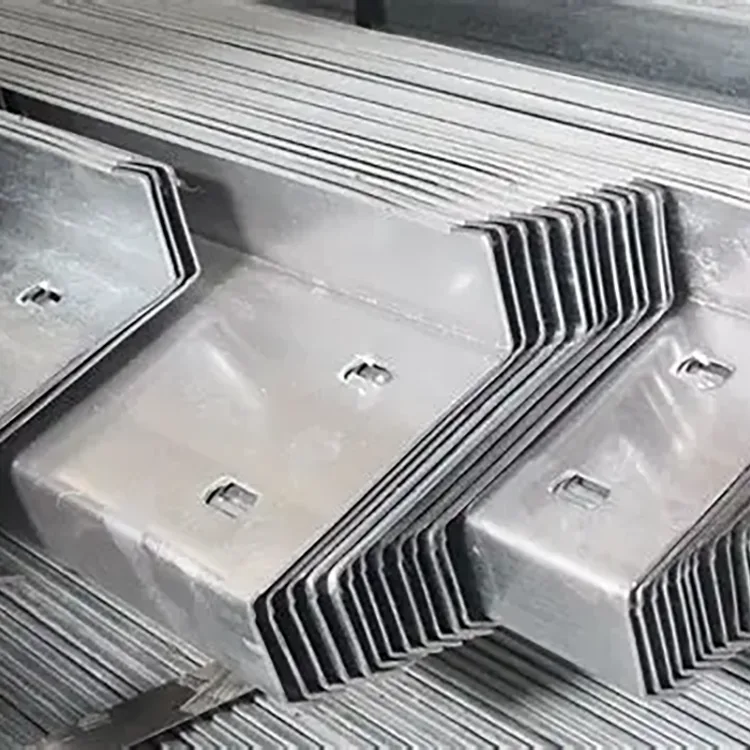

Q4: Z பிரிவுகளுக்கு முன் குத்திய துளைகளுடன் வழங்க முடியுமா?

ஆம். சுயவிவரங்கள் அனுப்பப்படுவதற்கு முன், கட்டமைப்பு வரைபடங்களின்படி போல்ட் துளைகளை குத்தலாம். தேவையான இணைப்பு விவரங்களுக்கு ஏற்ப மூலை வெட்டுக்கள் மற்றும் கோண முனை வெட்டுக்களும் தயாரிக்கப்படலாம்.

Q5: நீளத்தை தனிப்பயனாக்க முடியுமா?

ஆம். நிலையான வழங்கல் பொதுவாக 6-12 மீட்டருக்குள் இருக்கும், அதே சமயம் திட்ட வரைபடங்கள் மற்றும் வெட்டுத் தேவைகளுக்கு ஏற்ப தரமற்ற நிலையான நீளங்களை உருவாக்க முடியும்.

Q6: இயற்கையான கருப்பு Z பிரிவு எஃகு வெளியில் பயன்படுத்தலாமா?

நேரடி வெளிப்புற வெளிப்பாடு, மழை, கடலோர உப்பு தெளிப்பு அல்லது அரிக்கும் சூழல்களுக்கு இது பரிந்துரைக்கப்படவில்லை. இந்த நிலைமைகளில், கால்வனேற்றப்பட்ட அல்லது அரிப்பு-பாதுகாக்கப்பட்ட Z பிரிவுகளைக் கருத்தில் கொள்ள வேண்டும்.
