கால்வனேற்றப்பட்ட Z பர்லின்

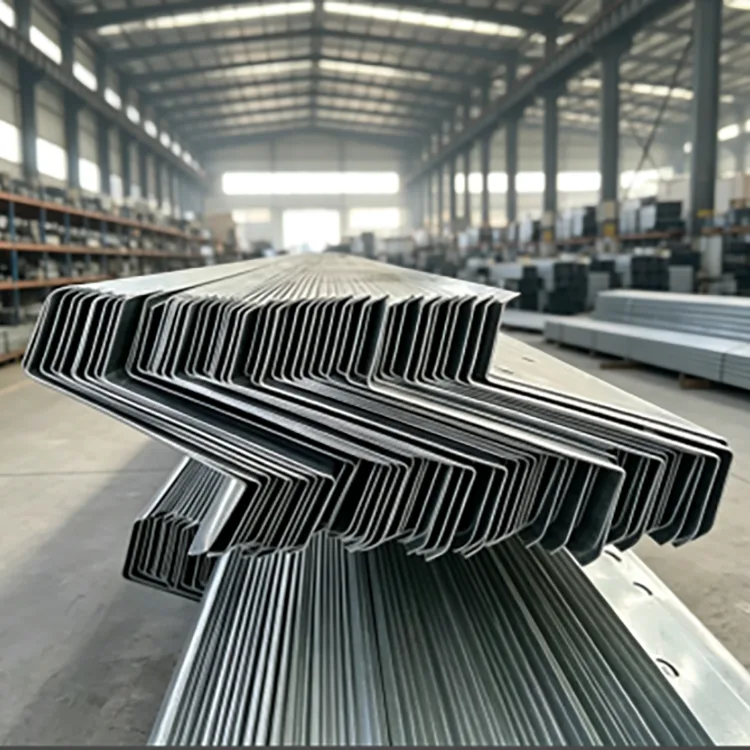

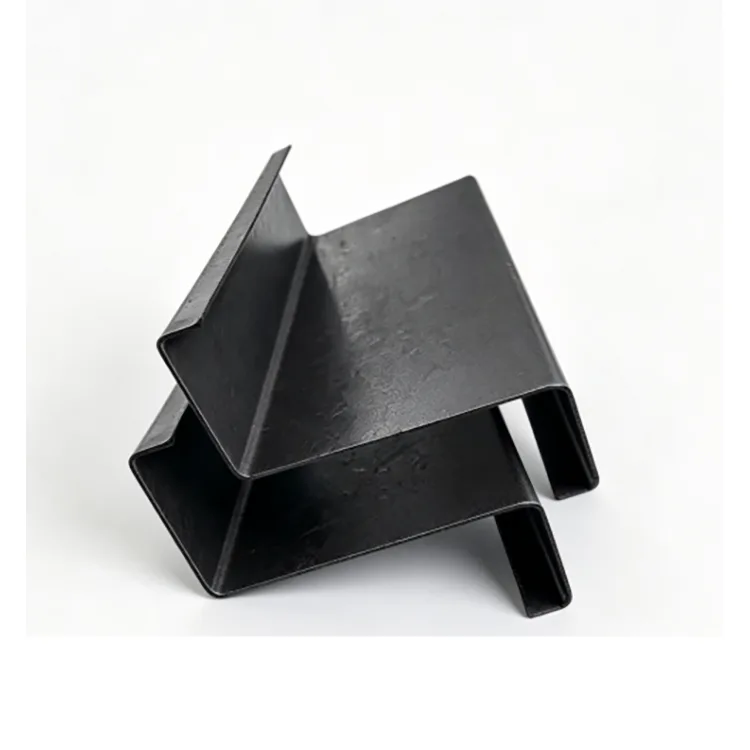

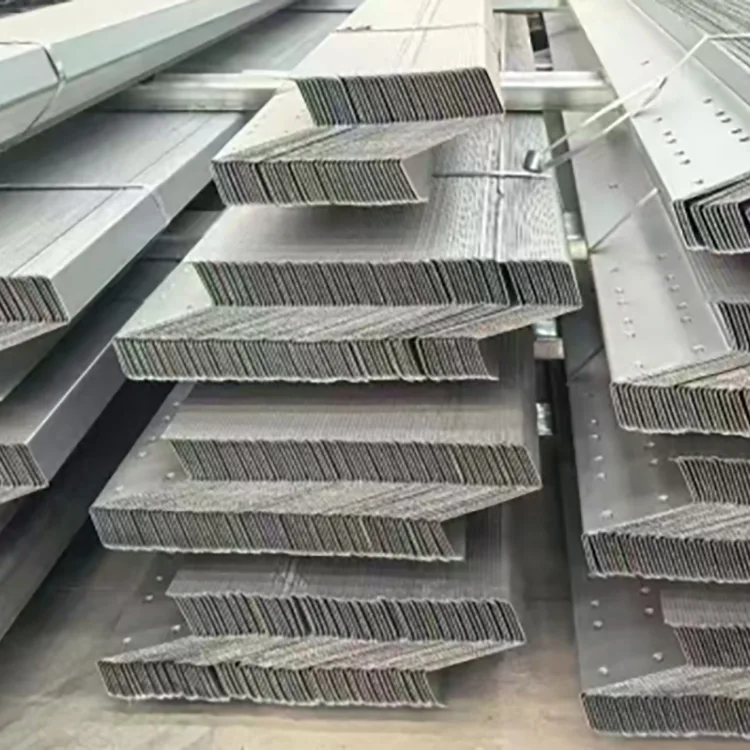

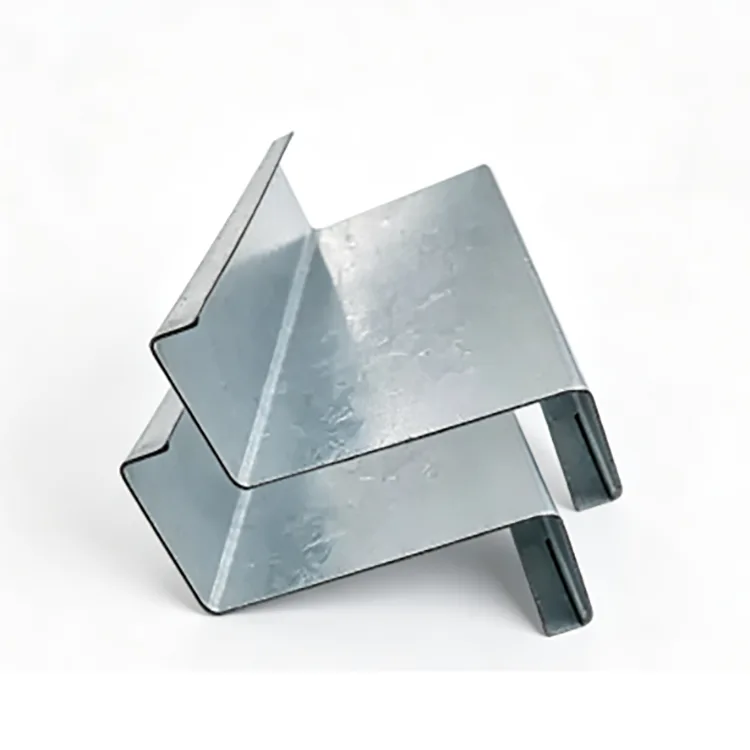

கால்வனேற்றப்பட்ட Z பர்லின் என்பது Q235B அல்லது Q355B எஃகு துண்டுகளால் செய்யப்பட்ட குளிர்-வடிவமான கட்டமைப்புப் பிரிவாகும். இசட் சுயவிவரத்தை உருவாக்க துண்டு பல உருளைகள் வழியாக செல்கிறது, அதைத் தொடர்ந்து வெட்டுதல், குத்துதல் மற்றும் மூலை செயலாக்கம். முடிக்கப்பட்ட உறுப்பினர் பின்னர் ஊறுகாய்களாகவும், ஃப்ளக்ஸ் மற்றும் ஹாட்-டிப் கால்வனேற்றமாகவும் ஒரு முழுமையான பகுதியாகும்.

Z சுயவிவரம் முக்கியமாக சாய்வான கூரைகளில் பயன்படுத்தப்படுகிறது, ஏனெனில் அருகிலுள்ள உறுப்பினர்கள் தங்கள் முனைகளில் ஒன்றுடன் ஒன்று சேரலாம். இது தொடர்ச்சியான பர்லின் கோடுகளை ஆதரிக்கிறது மற்றும் வழக்கமான சி பிரிவுகளுடன் ஒப்பிடும்போது தனித்தனி மூட்டுகளை குறைக்கலாம். அதன் வடிவியல் மற்றும் சுமை திறன் வடிவமைப்பிற்கு பொருந்தும் போது சுவர் கட்டமைத்தல் மற்றும் பிற ஒளி எஃகு கட்டமைப்புகளுக்கும் இது பயன்படுத்தப்படலாம்.

உற்பத்தி வரிசை முக்கியமானது: கால்வனேற்றம் செய்வதற்கு முன் உருவாக்குதல், வெட்டுதல் மற்றும் குத்துதல் ஆகியவை முடிக்கப்படுகின்றன, இது நிறைவு செய்யப்பட்ட Z பிரிவு மற்றும் அதன் செயலாக்கப்பட்ட பகுதிகள் கால்வனிசிங் கட்டத்தில் துத்தநாக பூச்சு பெற அனுமதிக்கிறது.

Z பிரிவு ஒரு வித்தியாசத்தை ஏற்படுத்தும் இடத்தில்

Z பர்லின் வரையறுக்கும் அம்சம், அருகில் உள்ள உறுப்பினர்களுக்கு இடையே உள்ள ஒன்றுடன் ஒன்று.

ஒரு சாய்வான கூரையில், அருகிலுள்ள Z பிரிவுகளின் மேல் மற்றும் கீழ் விளிம்புகள் ஒன்றுடன் ஒன்று, கூரையின் கட்டமைப்பின் வழியாக பர்லின் கோடு தொடர அனுமதிக்கிறது. ஒவ்வொரு இடைவெளியிலும் தனித்தனி உறுப்பினர்களுடன் ஒப்பிடும்போது இது வெட்டுதல் மற்றும் இணைப்பு வேலைகளைக் குறைக்கலாம்.

10°க்கு மேல் சாய்வு கொண்ட கூரைகள் பொதுவாக Z-பிரிவு மேலெழுதலைப் பயன்படுத்துவதற்கு மிகவும் பொருத்தமானவை. சுமார் 8°க்கு கீழே, ஒரு C பர்லின் எளிமையான ஏற்பாட்டை வழங்கலாம்.

Z purlins சுவர் பர்லின்களாகவும் பயன்படுத்தப்படலாம். இறுதிப் பிரிவு கட்டமைப்பு வரைபடங்கள் மற்றும் சுமை கணக்கீட்டைப் பின்பற்ற வேண்டும்.

ஃபேப்ரிகேஷனுக்குப் பிறகு கால்வனைசிங் செய்யப்படுகிறது

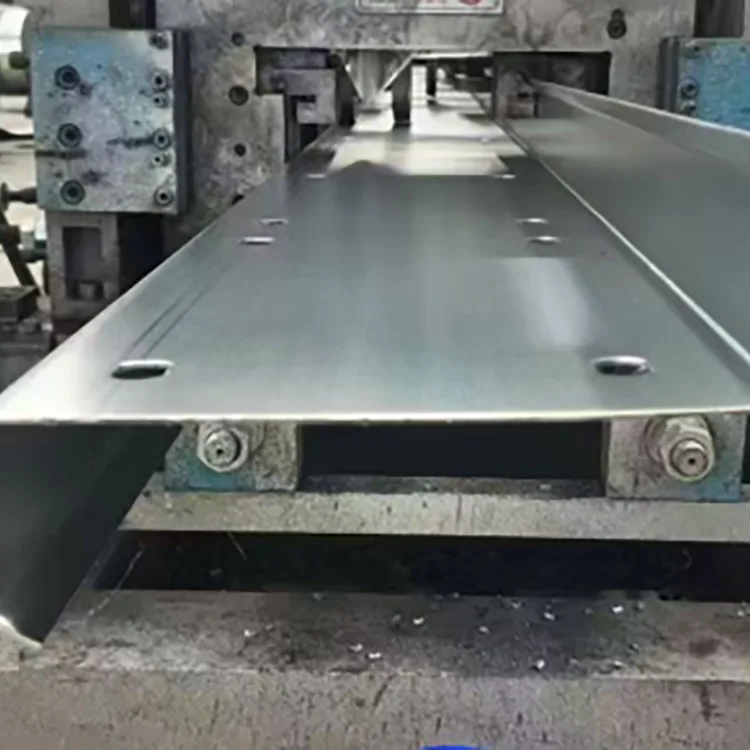

எஃகு துண்டு முதலில் முடிக்கப்பட்ட Z பிரிவில் செயலாக்கப்படுகிறது. கட்டிங், குத்துதல் மற்றும் மூலை வேலைகள் உறுப்பினர் கால்வனிசிங் குளியலில் நுழைவதற்கு முன்பு முடிக்கப்படுகின்றன. முழுமையான சுயவிவரம் பின்னர் சுத்தம் செய்யப்பட்டு, ஃப்ளக்ஸ் செய்யப்பட்டு உருகிய துத்தநாகத்தில் தோராயமாக 450 டிகிரி செல்சியஸ் வெப்பநிலையில் மூழ்கடிக்கப்படுகிறது.

எஃகு சுருள் → சமன் செய்தல் → குளிர் உருளை உருவாக்குதல் → நிலையான நீள வெட்டு → குத்துதல் மற்றும் மூலை வெட்டுதல் → நேராக்குதல் மற்றும் மன அழுத்த நிவாரணம் → டிக்ரீசிங் மற்றும் ஊறுகாய் → ஃப்ளக்சிங் → உலர்த்துதல் → ஹாட்-டிப் கால்வனைசிங் → குளிர்ச்சி மற்றும் பாசிவேஷன் தோற்றம் ஆய்வு → பேக்கிங்.

இந்த வரிசையானது உருவாக்கப்பட்ட மூலைகள் மற்றும் இணைப்பு துளைகளை பூர்த்தி செய்யப்பட்ட சுயவிவரத்துடன் இணைக்க அனுமதிக்கிறது.

முக்கிய விவரக்குறிப்புகள்

துத்தநாக பூச்சு அரிப்பு சூழலுடன் பொருந்த வேண்டும்

உப்பு தெளிப்பு அல்லது இரசாயன வாயுக்கள் இல்லாத சாதாரண தொழிற்சாலை கூரைகள் மற்றும் கூரை PV கட்டமைப்புகள் போன்ற சாதாரண உள்நாட்டு வெளிப்புற வெளிப்பாடுகளுக்கு, ≥85 μm என்பது ஒரு பொதுவான தொடக்க விவரக்குறிப்பாகும்.

கால்நடை கட்டிடங்கள், ஈரப்பதமான பட்டறைகள் மற்றும் ஆற்றங்கரை கட்டமைப்புகளுக்கு, 120-180 μm அதிக பூச்சு அளவை வழங்குகிறது.

கடலோரப் பகுதிகள், துறைமுகங்கள், இரசாயன ஆலைகள் மற்றும் கழிவு நீர் சுற்றுப்புறங்களுக்கு, பரிந்துரைக்கப்பட்ட வரம்பை 200-275 μm ஆக அதிகரிக்கலாம்.

இறுதி பூச்சு திட்டத்தின் அரிப்பு சூழல் மற்றும் வடிவமைப்பு தேவைகளுக்கு ஏற்ப உறுதிப்படுத்தப்பட வேண்டும்.

Q235B அல்லது Q355B?

சாதாரண தொழிற்சாலை கூரைகள், கூரை ஒளிமின்னழுத்த கட்டமைப்புகள் மற்றும் விவசாய கட்டிடங்களுக்கு, தேவையான பகுதி மற்றும் தடிமன் கணக்கிடப்பட்ட சுமைகளை சந்திக்கும் போது பொதுவாக Q235B போதுமானது.

Q355B பெரிய அளவிலான பர்லின்கள், கடும் பனிப் பகுதிகள், வலுவான காற்று மண்டலங்கள் மற்றும் கோரும் கடலோரத் திட்டங்களுக்கு ஏற்றது. வழங்கப்பட்ட திட்டத் தரவின் அடிப்படையில், Q355B ஒப்பிடக்கூடிய நிலைமைகளின் கீழ் அதே பிரிவில் தோராயமாக 30% அதிக சுமை தாங்கும் திறனை வழங்க முடியும். இது ஒரு சிறிய பிரிவை அனுமதிக்கிறதா அல்லது குறைந்த எஃகு நுகர்வு என்பதை கட்டமைப்பு கணக்கீடு மூலம் தீர்மானிக்க வேண்டும்.

எனவே, கட்டமைப்புத் தேவைக்கேற்ப பொருள் தரம் தேர்ந்தெடுக்கப்பட வேண்டும்.

Z பிரிவு மற்றும் சுவர் தடிமன் தேர்வு

பிரிவின் உயரம் பர்லினின் ஒட்டுமொத்த வடிவவியலை தீர்மானிக்கிறது, அதே சமயம் சுவர் தடிமன் சுமை மற்றும் சிதைப்பதற்கான எதிர்ப்பை பாதிக்கிறது.

சுவர் தடிமனுக்கு:

1.2-1.4 மிமீ பொதுவாக சிறிய இடைவெளி மற்றும் ஒளி-சுமை அடைப்பு பயன்பாடுகளுக்குப் பயன்படுத்தப்படுகிறது.

1.5-2.0 மிமீ என்பது தொழிற்சாலை கூரை பர்லின்கள் மற்றும் கூரை ஒளிமின்னழுத்த கட்டமைப்புகளுக்கான பொதுவான வரம்பாகும்.

2.2-3.0 மிமீ கூரையில் பெரிய இடைவெளிகள் அல்லது அதிக பனி, காற்று அல்லது கட்டமைப்பு சுமைகள் இருக்கும்போது மிகவும் பொருத்தமானது.

பிரிவின் உயரம் மற்றும் தடிமன் ஆகியவை இடைவெளி, பர்லின் இடைவெளி, கூரை சுமை மற்றும் அனுமதிக்கக்கூடிய விலகல் ஆகியவற்றுடன் தேர்ந்தெடுக்கப்பட வேண்டும்.

கால்வனேற்றப்பட்ட Z பர்லின் எங்கே பயன்படுத்தப்படுகிறது

எஃகு தொழிற்சாலை கூரைகள்: வெளிப்படும் தொழில்துறை கட்டிடங்களுக்கான கூரை பர்லின்கள் மற்றும் சுவர் பர்லின்கள்.

கூரை ஒளிமின்னழுத்த அமைப்புகள்: குறிப்பாக சாய்வான கூரைகள் Z-பிரிவு ஒன்றுடன் ஒன்று பர்லின் அமைப்பை எளிதாக்கும்.

கரையோரக் கட்டிடங்கள்: தேவைப்படும் இடங்களில் அதிகரித்த துத்தநாகப் பூச்சுகளைப் பயன்படுத்தி, கடற்கரையோரங்கள் மற்றும் துறைமுகங்களுக்கு அருகில் வெளிப்படும் கூரை மற்றும் அடைப்பு அமைப்புகள்.

கால்நடைகள் மற்றும் விவசாய கட்டமைப்புகள்: அதிக ஈரப்பதம் கொண்ட கொட்டகைகள், பசுமை இல்லங்கள் மற்றும் பிற கட்டிடங்கள் ஒடுக்கம் எஃகு அரிப்பை துரிதப்படுத்தும்.

ஈரப்பதமான தொழில்துறை வசதிகள்: சாதாரண கருப்பு எஃகுக்கு கூடுதல் அரிப்பு பாதுகாப்பு தேவைப்படும் பட்டறைகளைச் சுற்றி கூரை மற்றும் சுவர் கட்டமைத்தல்.

வெளிப்புற ஒளி-அளவிலான எஃகு கட்டமைப்புகள்: முனிசிபல் மற்றும் பிற வெளிப்படும் சாய்வான-கூரை கட்டமைப்புகள்.

என்ன ஹாட்-டிப் கால்வனைசிங் சேர்க்கிறது

துத்தநாக பூச்சு தடை பாதுகாப்பு மற்றும் தியாக பாதுகாப்பு வழங்குகிறது. இது ஈரப்பதம் மற்றும் ஆக்ஸிஜனில் இருந்து எஃகு அடி மூலக்கூறைப் பிரிக்கிறது, அதே நேரத்தில் துத்தநாகம் உள்ளூர் பூச்சு சேதத்தின் சிறிய பகுதிகளைச் சுற்றி மின் வேதியியல் பாதுகாப்பை வழங்க முடியும்.

கூரை பர்லின்களுக்கு இது பயனுள்ளதாக இருக்கும், ஏனெனில் நிறுவப்பட்ட கூரை அமைப்பை மீண்டும் பூசுவது தரை மட்டத்தில் எஃகுக்கு சிகிச்சையளிப்பதை விட மிகவும் கடினம்.

ஹாட்-டிப் கால்வனிசிங், உருவான பரப்புகளில் அரிப்புப் பாதுகாப்பை வழங்குகிறது. வெட்டு மற்றும் வெல்டிங்கிற்குப் பிறகு சரியான வடிகால், இணைப்பு வடிவமைப்பு அல்லது தள பழுதுபார்ப்புக்கு இது மாற்றாக இல்லை.

மூன்று பொதுவான கொள்முதல் ஒப்பீடுகள்

கால்வனேற்றப்பட்ட Z பர்லின் vs கால்வனேற்றப்பட்ட சி பர்லின்

Z purlin குறிப்பாக அருகில் உள்ள உறுப்பினர்கள் ஒரு சாய்வான கூரையுடன் ஒன்றுடன் ஒன்று சேரும் போது பயனுள்ளதாக இருக்கும். C purlin பெரும்பாலும் தட்டையான கூரைகள் அல்லது தளவமைப்புகளுக்கு மிகவும் வசதியானது, அங்கு ஒன்றுடன் ஒன்று நடைமுறையில் சிறிய நன்மைகளை வழங்குகிறது.

கால்வனேற்றப்பட்ட Z பர்லின் vs வர்ணம் பூசப்பட்ட Z பர்லின்

வண்ணப்பூச்சு மேற்பரப்பு பாதுகாப்பை வழங்குகிறது, ஆனால் மூலைகள், துளைகள், வெட்டுக்கள் மற்றும் இணைப்பு புள்ளிகளைச் சுற்றியுள்ள சேதம் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும். ஹாட்-டிப் கால்வனைசிங் பூர்த்தி செய்யப்பட்ட சுயவிவரத்தில் பயன்படுத்தப்படுகிறது மற்றும் வெளிப்படும் எஃகுக்கு அரிப்பு பாதுகாப்பை வழங்குகிறது. பெரும்பாலும் மேற்கோள் காட்டப்படும் "5-10 மடங்கு நீளமான" வாழ்க்கை உலகளாவிய விதியாகக் கருதப்படக்கூடாது, ஏனெனில் வண்ணப்பூச்சு செயல்திறன் பூச்சு அமைப்பு, தயாரிப்பு மற்றும் வெளிப்பாடு ஆகியவற்றைப் பொறுத்தது.

ஹாட்-டிப் கால்வனேற்றப்பட்ட Z பர்லின் vs எலக்ட்ரோகல்வனேற்றப்பட்ட Z பர்லின்

எலெக்ட்ரோகல்வனேற்றப்பட்ட பூச்சுகள் பொதுவாக ஹாட் டிப் கால்வனேற்றப்பட்ட பூச்சுகளை விட மிகவும் மெல்லியதாக இருக்கும். நீண்ட கால வெளிப்புற வெளிப்பாட்டிற்கு, கணிசமான துத்தநாக பாதுகாப்பு தேவைப்படும் போது பொதுவாக ஹாட் டிப் கால்வனைசிங் குறிப்பிடப்படுகிறது.

ஆர்டர் செய்வதற்கு முன் வாங்குபவர்கள் என்ன சரிபார்க்க வேண்டும்

பொறிக்கப்பட்ட கூரை திட்டத்திற்கு, ஆர்டர் "Z purlin" ஐ விட அதிகமாக அடையாளம் காண வேண்டும்.

பிரிவு: Z100–Z300 அல்லது வரைதல் சார்ந்த சுயவிவரம்.

சுவர் தடிமன்: 1.2-3.0 மிமீ.

எஃகு தரம்: Q235B அல்லது Q355B.

துத்தநாக பூச்சு: வெளிப்பாட்டின் படி ≥85 μm, 120-180 μm அல்லது 200-275 μm.

நீளம்: நிலையான அல்லது நிலையான தரமற்ற நீளம்.

குத்துதல்: துளை விட்டம், இடைவெளி மற்றும் வரைபடங்களின்படி இடம்.

மேற்பரப்பு: உருவாக்கம் மற்றும் புனையப்பட்ட பிறகு சூடான-துளி கால்வனேற்றப்பட்டது.

Q355B / Z200 / 2.0 mm / 200 μm துத்தநாகம் / நிலையான நீளம் / முன்-பஞ்ச் போன்ற தெளிவான விவரக்குறிப்புகள் "கால்வனேற்றப்பட்ட Z ஸ்டீல்" க்கான பொதுவான கோரிக்கையை விட உற்பத்தியாளர் மேற்கோள் காட்டுவதற்கும் தொடர்ந்து தயாரிப்பதற்கும் எளிதானது.

இணைப்பு மற்றும் தள செயலாக்கம்

முக்கிய வெட்டுதல் மற்றும் குத்துதல் ஆகியவை கால்வனிஸ் செய்வதற்கு முன் முடிக்கப்பட வேண்டும். தளத்தில் கூடுதல் துளையிடுதல் அல்லது வெட்டுதல் தவிர்க்க முடியாததாக இருந்தால், வெளிப்படும் எஃகு சுத்தம் செய்யப்பட்டு பொருத்தமான துத்தநாகம் நிறைந்த பழுதுபார்க்கும் பூச்சுடன் சிகிச்சையளிக்கப்பட வேண்டும்.

வெல்டிங் வெல்டிங்கைச் சுற்றியுள்ள துத்தநாகத்தை நீக்குகிறது. வெல்டிங் செய்த பிறகு, பகுதியை சுத்தம் செய்து சரிசெய்ய வேண்டும். கட்டமைப்பு வடிவமைப்பு அனுமதிக்கும் இடத்தில், போல்ட் இணைப்புகள் கால்வனேற்றப்பட்ட பர்லின்களில் நிர்வகிக்க எளிதாக இருக்கும்.

உற்பத்தி மற்றும் தரக் கட்டுப்பாடு

உற்பத்தி கட்டுப்பாடு எஃகு துண்டுடன் தொடங்குகிறது. உள்வரும் சுருள் ரோல் உருவாகும் முன் தரம், தடிமன் மற்றும் மேற்பரப்பு நிலை ஆகியவற்றை சரிபார்க்கிறது.

உருவாக்கும் போது, ​​பரிமாண சோதனைகள் பிரிவு உயரம், விளிம்பு வடிவியல், சுவர் தடிமன், நேரான தன்மை மற்றும் முறுக்கு ஆகியவற்றில் கவனம் செலுத்துகின்றன. அங்கீகரிக்கப்பட்ட வரைபடத்திற்கு எதிராக குத்துதல் சரிபார்க்கப்படுகிறது.

கால்வனேற்றத்திற்குப் பிறகு, பூச்சு கவரேஜ், தடிமன், தோற்றம் மற்றும் வெற்றுப் பகுதிகள், உரித்தல் அல்லது அதிகப்படியான துத்தநாகம் போன்ற குறைபாடுகள் உள்ளதா என சோதிக்கப்படுகிறது. பேக்கிங் செய்வதற்கு முன், நிலையான நீளத் துல்லியம் மற்றும் ஒட்டுமொத்த நேரான தன்மையும் சரிபார்க்கப்படும்.

திட்டத் தேர்வு குறிப்பு

உள்நாட்டில் செங்குத்தான தொழிற்சாலை கூரை அல்லது கூரை PV: Q235B, Z160-Z200, 1.5-2.0 mm, ≥85 μm.

கால்நடைகள், ஈரமான பட்டறை அல்லது ஆற்றங்கரை திட்டம்: Q235B அல்லது Q355B, 120-180 μm.

கரையோர அல்லது துறைமுக திட்டம்: Q355B, 200-275 μm, கட்டமைப்பு சுமைக்கு தேர்ந்தெடுக்கப்பட்ட சுவர் தடிமன்.

கடுமையான காற்று அல்லது பனியுடன் கூடிய பெரிய அளவிலான கூரை: Q355B, பெரிய Z பிரிவு மற்றும் தேவைப்படும் இடங்களில் 2.2–3.0 மிமீ சுவர் தடிமன்.

உலர் உட்புற கூரை: பூசப்படாத குளிர்-வடிவமான Z பர்லின் மிகவும் சிக்கனமான தேர்வாக இருக்கலாம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1. Z பர்லின்கள் ஒன்றுடன் ஒன்று சேரும்போது துத்தநாக பூச்சு சேதமடையுமா?

கால்வனேற்றப்பட்ட பூச்சு நல்ல ஒட்டுதலைக் கொண்டிருக்கும் போது சாதாரண போல்ட் ஒன்றுடன் ஒன்று பெரிய பகுதி உரிக்கப்படக்கூடாது. சிறிய இயந்திர சேதத்தை துத்தநாகம் நிறைந்த பழுதுபார்க்கும் வண்ணப்பூச்சுடன் சரிசெய்யலாம்.

Q2. கால்வனேற்றப்பட்ட Z பர்லின்களை வெல்டிங் செய்ய முடியுமா?

ஆம், ஆனால் பற்றவைப்பைச் சுற்றியுள்ள துத்தநாக பூச்சு வெப்பத்தால் சேதமடையும். வெல்டிங் செய்யப்பட்ட பகுதியை வெல்டிங் செய்த பிறகு சுத்தம் செய்து சரிசெய்ய வேண்டும். போல்ட் இணைப்புகள் பொதுவாக நடைமுறையில் இருக்கும் இடங்களில் விரும்பப்படுகின்றன.

Q3. Z purlin கூரைகளுக்கு மட்டும் பொருத்தமானதா?

இல்லை. இது ஒரு சுவர் பர்லினாகவும் பயன்படுத்தப்படலாம். இருப்பினும், C purlins பெரும்பாலும் சுவர் அமைப்புகளுக்கு மிகவும் வசதியாக இருக்கும், ஏனெனில் Z-பிரிவு ஒன்றுடன் ஒன்று செங்குத்து சுவர் கட்டமைப்பில் குறைவாக பயனுள்ளதாக இருக்கும்.

Q4. 25 வருட கூரை PV திட்டத்திற்கு கால்வனேற்றப்பட்ட Z பர்லின் பயன்படுத்த முடியுமா?

நீண்ட ஆயுள் கொண்ட PV கட்டமைப்புகளுக்கு இது குறிப்பிடப்படலாம், ஆனால் துத்தநாக பூச்சு உண்மையான சூழலுடன் பொருந்த வேண்டும். உள்நாட்டு மற்றும் கடலோரத் திட்டங்களில் தானாக ஒரே பூச்சு தடிமன் பயன்படுத்தக்கூடாது.

Q5. உருவாவதற்கு முன் கால்வனேற்றப்பட்ட Z purlin ஐ எவ்வாறு அடையாளம் காண்பது?

துத்தநாக பூச்சு தொடர்ந்து விரிசல் அல்லது உரிக்கப்படுவதற்கு உருவாக்கப்பட்ட மூலைகளை சரிபார்க்கவும். கொள்முதலுக்கு, உற்பத்தியாளரின் செயல்முறையை உறுதிசெய்து, ஹாட் டிப் கால்வனிசிங் செய்வதற்கு முன் Z பிரிவை உருவாக்கி குத்த வேண்டும்.

Q6. உற்பத்தியாளர் முன் குத்திய Z பர்லின்களை வழங்க முடியுமா?

ஆம். கட்டமைப்பு வரைபடங்களின்படி துளை அளவு, இடைவெளி மற்றும் நிலை ஆகியவற்றை உருவாக்கலாம். கால்வனேற்றம் செய்வதற்கு முன் குத்துவதை முடிப்பது, பதப்படுத்தப்பட்ட பகுதிகள் கால்வனைசிங் கட்டத்தில் துத்தநாகத்தைப் பெற அனுமதிக்கிறது.

Q7. கடற்கரைக்கு அருகில் என்ன துத்தநாக பூச்சு பயன்படுத்த வேண்டும்?

வலுவான கடலோர வெளிப்பாட்டிற்கு, 200-275 μm பூச்சு ஒரு தொடக்கத் தேவையாக குறிப்பிடப்படலாம். திட்டத்தின் அரிப்பு நிலைமைகள் மற்றும் பொருந்தக்கூடிய விவரக்குறிப்புகளின்படி இறுதி பூச்சு தீர்மானிக்கப்பட வேண்டும்.

Q8. தடிமனான Z பர்லின் எப்போதும் சிறந்ததா?

எண். தடிமனான சுவர் எஃகு நுகர்வு மற்றும் செலவை அதிகரிக்கிறது. சரியான தடிமன் இடைவெளி, இடைவெளி, காற்று மற்றும் பனி சுமைகள், பிரிவு உயரம் மற்றும் கட்டமைப்பு கணக்கீடு ஆகியவற்றை சார்ந்துள்ளது.
