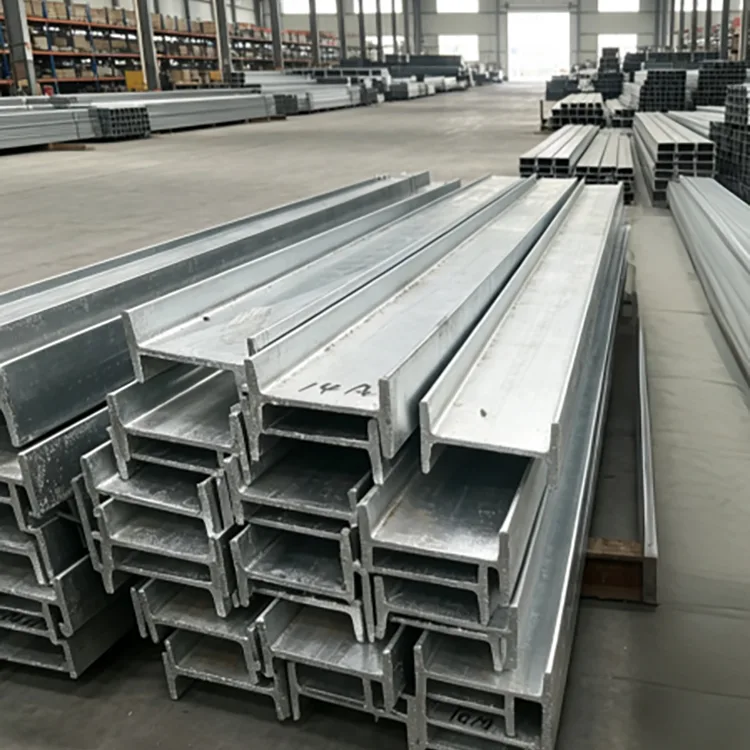

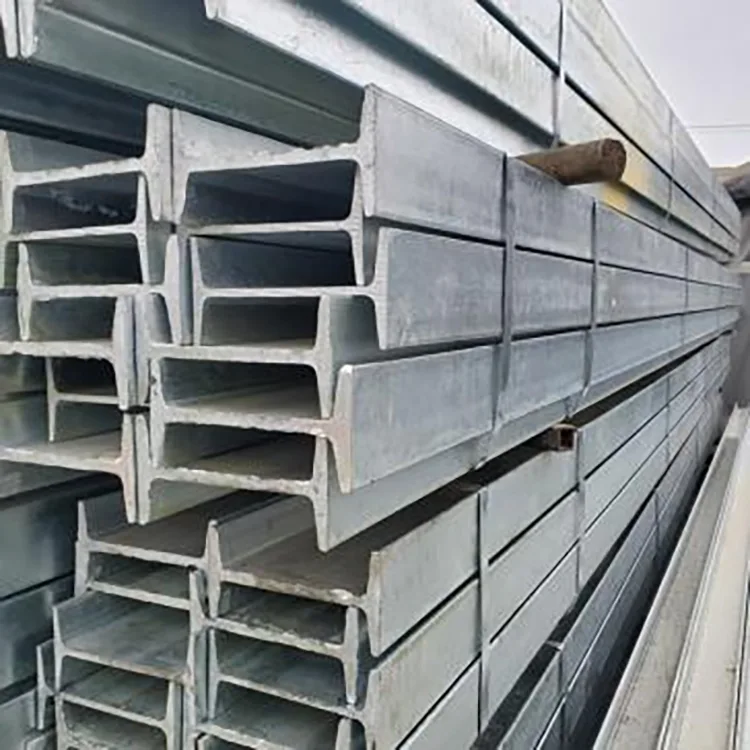

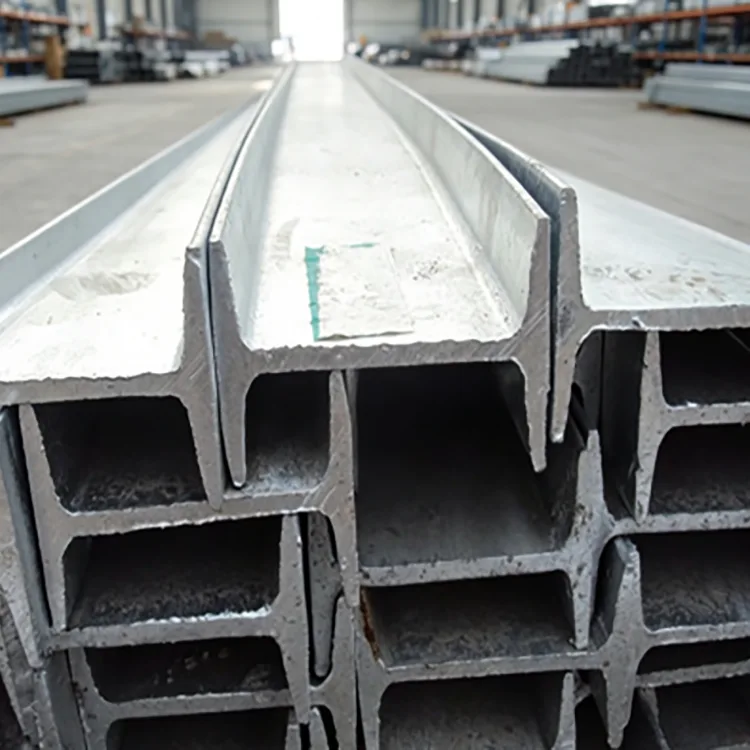

ஹாட்-டிப் கால்வனைஸ்டு ஐ-பீம் என்பது ஹாட்-டிப் கால்வனைசிங் மூலம் துத்தநாக பூச்சுடன் முடிக்கப்பட்ட ஹாட்-ரோல் செய்யப்பட்ட ஐ-பிரிவு எஃகு கற்றை ஆகும். I-வடிவ பிரிவு அதன் வலை மற்றும் விளிம்புகள் மூலம் கட்டமைப்பு எதிர்ப்பை வழங்குகிறது, அதே நேரத்தில் கால்வனேற்றப்பட்ட மேற்பரப்பு வெளிப்படும் எஃகு வேலைகளுக்கு அரிப்பு பாதுகாப்பை வழங்குகிறது.
10# முதல் 63# வரையிலான பொதுவான அளவுகள், 6 மீ, 9 மீ மற்றும் 12 மீ வரையிலான நிலையான நீளம் மற்றும் தோராயமாக 2-19 மீ வரை தனிப்பயனாக்கப்பட்ட நீளம் கொண்ட Q235B மற்றும் Q355B இல் கால்வனேற்றப்பட்ட I கற்றைகளை Rongheng வழங்குகிறது. கட்டிங், டிரில்லிங், பெவல்லிங், ஸ்ட்ரெய்டனிங், கிரைண்டிங் மற்றும் டிபரரிங் ஆகியவை திட்ட வரைபடங்களின்படி கால்வனைஸ் செய்வதற்கு முன் ஏற்பாடு செய்யலாம்.
| பொருள் | விவரக்குறிப்பு |
|---|---|
| தயாரிப்பு | ஹாட்-டிப் கால்வனேற்றப்பட்ட ஐ-பீம் |

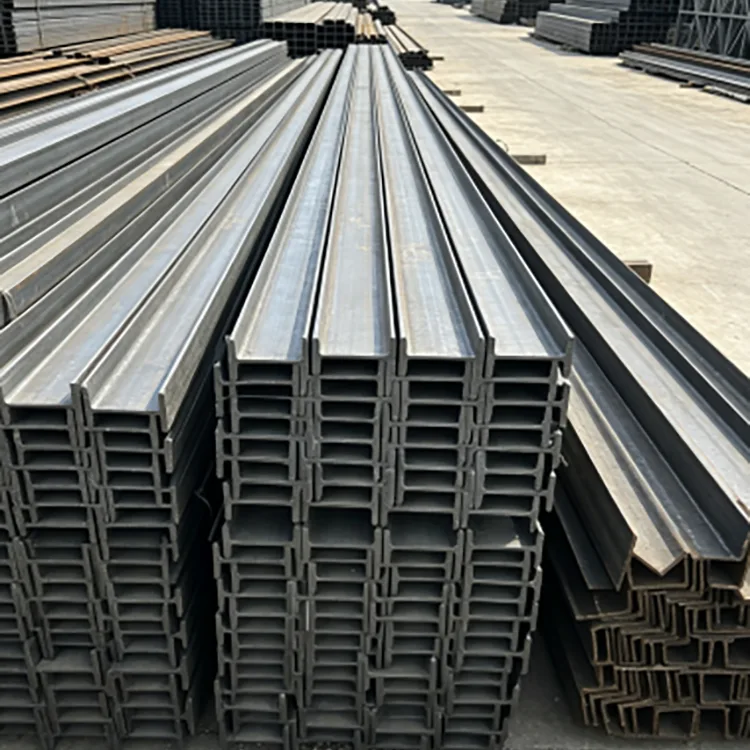

| அடிப்படை பிரிவு | ஹாட்-ரோல்டு ஐ பீம் |
| எஃகு தரம் | Q235B, Q355B |
| சீன தரநிலை | GB/T 706-2016 தற்போது பொருந்தும் |
| புதிய தரநிலை | GB/T 706-2026, டிசம்பர் 1, 2026 முதல் அமலுக்கு வரும் |
| கால்வனைசிங் தரநிலை | ஜிபி/டி 13912-2020 |
| சர்வதேச குறிப்பு | ASTM A123/A123M-24 பொருந்தும் |
| பொதுவான அளவு | 10#–63# |
| நிலையான நீளம் | 6 மீ, 9 மீ, 12 மீ |
| விருப்ப நீளம் | தோராயமாக 2-19 மீ |
| பொதுவான துத்தநாக பூச்சு | 85-120 μm |
| அதிகரித்த துத்தநாக பூச்சு | திட்டத் தேவையின்படி தோராயமாக 100-140 μm |
| செயலாக்கம் | வெட்டுதல், துளையிடுதல், வளைத்தல், நேராக்குதல், அரைத்தல், நீக்குதல் |
ஏற்றுமதி ஆர்டர்களுக்கு, கட்டமைப்பு எஃகு தரநிலை, கால்வனிசிங் தரநிலை, பிரிவு அளவு, எஃகு தரம், துத்தநாக பூச்சு மற்றும் செயலாக்கத் தேவைகள் ஆகியவை திட்ட வரைபடங்களுக்கு எதிராக உறுதி செய்யப்பட்டு உற்பத்திக்கு முன் ஒப்பந்தம் செய்யப்பட வேண்டும்.
I கற்றைகள் மற்றும் H கற்றைகள் வெவ்வேறு கட்டமைப்புப் பிரிவுகளாகும், அவற்றை ஒன்றுக்கொன்று மாற்றக்கூடியதாகக் கருதக்கூடாது. ஒரு வழக்கமான I கற்றை ஒரு குறுகிய விளிம்பு ஏற்பாடு மற்றும் சாய்ந்த உள் விளிம்பு மேற்பரப்புகளைக் கொண்டுள்ளது, அதே நேரத்தில் H கற்றைகள் பொதுவாக பரந்த விளிம்புகள் மற்றும் வெவ்வேறு பிரிவு வடிவவியலைக் கொண்டுள்ளன.
ஆர்டர் செய்யும் போது, "எஃகு கற்றை" என்ற பொதுவான சொல்லை மட்டும் பயன்படுத்தாமல், அதன் பிரிவு பதவி, பரிமாணங்கள் மற்றும் பொருந்தக்கூடிய தரத்தின் மூலம் கற்றை அடையாளம் காணவும். சப்ளையர் வெட்டி மற்றும் கால்வனிஸ் செய்வதற்கு முன் வழங்கப்பட்ட பகுதியை அங்கீகரிக்கப்பட்ட வரைபடத்துடன் பொருத்த வேண்டும்.
விருப்பமான வரிசையானது கால்வனேற்றத்திற்கு முன் தேவையான வெட்டு மற்றும் எந்திரத்தை முடிக்க வேண்டும், இதனால் பதப்படுத்தப்பட்ட எஃகு புனையப்பட்ட பிறகு துத்தநாக பாதுகாப்பைப் பெறுகிறது.
ஹாட்-ரோல்டு ஐ பீம் → மெட்டீரியல் இன்ஸ்பெக்ஷன் → நேராக்குதல் → வெட்டுதல் மற்றும் எந்திரம் செய்தல் → டிக்ரீசிங் → ஊறுகாய் → ஃப்ளக்சிங் → உலர்த்துதல் → ஹாட் டிப் கால்வனைசிங் → கூலிங் → ஃபினிஷிங் → ஜிங்க் பூச்சு பரிமாண ஆய்வு.
எஃகு உறுப்பு உருகிய துத்தநாகத்தில் தோராயமாக 450°C இல் மூழ்கடிக்கப்படுகிறது. துத்தநாக பூச்சு வெளிப்படும் வலை, விளிம்புகள், விளிம்புகள் மற்றும் பிற அணுகக்கூடிய மேற்பரப்புகளை உள்ளடக்கியது.
பெரிய அல்லது கனமான பிரிவுகளுக்கு, கால்வனிஸ் செய்த பிறகு நேரான தன்மை மற்றும் பரிமாணங்கள் சரிபார்க்கப்பட வேண்டும், ஏனெனில் வெப்பம் மற்றும் குளிர்ச்சியானது இறுதி வடிவவியலைப் பாதிக்கும்.
ரோங்ஹெங் பொதுவாக 85-120 μm அளவிலான துத்தநாக பூச்சுகளை வழங்குகிறது, அதிக பூச்சு தேவை குறிப்பிடப்படும் போது தோராயமாக 100-140 μm கிடைக்கும்.
| பயன்பாட்டு சூழல் | பூச்சு கருத்தில் |
|---|---|
| சாதாரண வெளிப்புற வெளிப்பாடு | 85-120 μm |
| ஈரமான தொழில்துறை சூழல் | அதிக பூச்சு தேவை குறிப்பிடப்படலாம் |
| கடலோர அல்லது உப்பு நிறைந்த சூழல் | அதிகரித்த பூச்சு மற்றும் அரிப்பு மதிப்பீடு |
| கடுமையான இரசாயன வெளிப்பாடு | திட்ட சூழலுடன் பூச்சு இணக்கத்தை உறுதிப்படுத்தவும் |
| தொடர்ச்சியான கடல் நீரில் மூழ்குதல் | நிலையான வளிமண்டல கால்வனேற்றத்தை மட்டும் நம்ப வேண்டாம் |
ஒரு தடிமனான துத்தநாக பூச்சு வளிமண்டல வெளிப்பாட்டிற்கு அதிக துத்தநாகத்தை வழங்குகிறது, ஆனால் பூச்சு தடிமன் ஒரு முழுமையான அரிப்பு-கட்டுப்பாட்டு அமைப்புக்கு மாற்றாக பயன்படுத்தப்படுவதற்கு பதிலாக உண்மையான சூழல் மற்றும் திட்ட அரிப்பு தேவைகளுக்கு ஏற்ப தேர்ந்தெடுக்கப்பட வேண்டும்.
Q235B வழக்கமான கட்டமைப்பு பயன்பாடுகளுக்குப் பயன்படுத்தப்படுகிறது, அங்கு தேவையான பகுதி கணக்கிடப்பட்ட சுமை மற்றும் சேவைத் தேவைகளைப் பூர்த்தி செய்கிறது. Q355B அதிக மகசூல் வலிமையை வழங்குகிறது மற்றும் அதிக கட்டமைப்பு திறன் தேவைப்படும் பயன்பாடுகளுக்கு குறிப்பிடலாம்.
பீம் அளவு, இடைவெளி, ஏற்றுதல் மற்றும் இணைப்பு வடிவமைப்பு ஆகியவற்றுடன் எஃகு தரம் தேர்ந்தெடுக்கப்பட வேண்டும். அதிக வலிமை கொண்ட தரமானது, குறைவான அளவுள்ள பிரிவு அல்லது பொருத்தமற்ற கட்டமைப்பு வடிவமைப்பிற்கு தானாகவே ஈடுசெய்யாது.
தெளிவான கொள்முதல் விவரக்குறிப்பு பின்வருமாறு எழுதப்படலாம்:
Q355B / 25# I பீம் / 12 மீ / ஹாட்-டிப் கால்வனேற்றப்பட்ட / குறிப்பிடப்பட்ட துத்தநாக பூச்சு / வரைவதற்கு வெட்டப்பட்டது.
முடிந்தால், ஹாட் டிப் கால்வனைசிங் செய்வதற்கு முன் புனைகதை முடிக்கப்பட வேண்டும். கிடைக்கக்கூடிய செயலாக்கத்தில் பின்வருவன அடங்கும்:
கால்வனேற்றம் செய்வதற்கு முன் இந்த செயல்பாடுகளை முடிப்பது, பதப்படுத்தப்பட்ட உறுப்பினர் மீது துத்தநாக பாதுகாப்பை வழங்க உதவுகிறது. வெட்டுதல், துளையிடுதல் அல்லது வெல்டிங் ஆகியவை கால்வனேற்றத்திற்குப் பிறகு மேற்கொள்ளப்பட்டால், வெளிப்படும் அல்லது வெப்பத்தால் பாதிக்கப்பட்ட பகுதிகளுக்கு பொருத்தமான பழுது தேவைப்படுகிறது.
கால்வனேற்றப்பட்ட I பீம் ஆர்டர்களுக்கு, ஆய்வு அடிப்படை எஃகு மற்றும் முடிக்கப்பட்ட கால்வனேற்றப்பட்ட உறுப்பினர் இரண்டையும் உள்ளடக்கியதாக இருக்க வேண்டும்.
பொருள் சான்றிதழ்கள், ஊக்கமளிக்கும் ஆய்வு பதிவுகள், பரிமாண ஆய்வு தரவு மற்றும் மூன்றாம் தரப்பு ஆய்வு ஆவணங்கள் ஆகியவை திட்டத் தேவைகளுக்கு ஏற்ப ஏற்பாடு செய்யப்படலாம்.
ஒரு கடலோர தொழில்துறை திட்டமானது வெளிப்புற கட்டமைப்பு ஆதரவு உறுப்பினர்களுக்காக 10# மற்றும் 12# Q235B ஹாட்-டிப் கால்வனேற்றப்பட்ட I பிரிவுகளைப் பயன்படுத்தியது. அதிக ஈரப்பதம் மற்றும் உப்பு நிறைந்த காற்று காரணமாக, திட்டம் அதிகரித்த துத்தநாக பூச்சு குறிப்பிட்டது.
பரிமாண சோதனை மற்றும் தேவையான செயலாக்கத்திற்குப் பிறகு கால்வனேற்றப்பட்ட உறுப்பினர்கள் வழங்கப்பட்டனர். வழங்கப்பட்ட திட்டப் பதிவேட்டின்படி, இந்த அமைப்பு ஏழு ஆண்டுகளாக பரவலான துருப்பிடித்தல் அல்லது பூச்சு உரிக்கப்படாமல் இருந்தது மற்றும் மீண்டும் மீண்டும் மேற்பார்வை ஆய்வுகளை நிறைவேற்றியது.
ஒரு பெரிய நிலத்தில் பொருத்தப்பட்ட ஒளிமின்னழுத்த திட்டத்திற்கு Q235B I கற்றைகள் கருவி தளங்கள் மற்றும் சூரியன், காற்று மற்றும் மழைக்கு வெளிப்படும் துணை கட்டமைப்புகள் தேவை. திட்டத் தேவைகளுக்கு ஏற்ப பீம்கள் நிலையான-நீள செயலாக்கம் மற்றும் ஹாட்-டிப் கால்வனைசிங் ஆகியவற்றுடன் வழங்கப்பட்டன.
தனித்தனி பெரிய அளவிலான தள ஓவியம் செயல்பாட்டைத் தவிர்த்து, கட்டமைப்பு நிறுவலுக்குத் தயாராக கால்வனேற்றப்பட்ட உறுப்பினர்கள் வந்தனர். திட்டத்தின் 25 ஆண்டு வடிவமைப்பு-வாழ்க்கைத் தேவைக்காக கால்வனேற்றப்பட்ட விவரக்குறிப்பு தேர்ந்தெடுக்கப்பட்டது.
ஏற்றுமதி ஆர்டர்களுக்கு, உற்பத்திக்கு முன் பின்வரும் தகவல்கள் உறுதிப்படுத்தப்பட வேண்டும்:
ரோங்ஹெங்கின் விநியோகச் சங்கிலி தியான்ஜின் டகியுஜுவாங்கை அடிப்படையாகக் கொண்டது, சூடான உருட்டப்பட்ட எஃகு, கால்வனைசிங் மற்றும் கீழ்நிலை எஃகு செயலாக்க வளங்களுக்கான அணுகலை வழங்குகிறது.
நிலையான I பீம் அளவுகளுக்கு, பங்கு அடிப்படையிலான விநியோகம் கிடைக்கும் இடங்களில் ஒருங்கிணைக்கப்படலாம். திட்ட ஆர்டர்களுக்கு, நிலையான நீள வெட்டு, வரைதல் அடிப்படையிலான செயலாக்கம், கால்வனைசிங், ஆய்வு மற்றும் ஏற்றுமதி தயாரிப்பு ஆகியவை ஏற்றுமதிக்கு முன் ஒருங்கிணைக்கப்படலாம்.
I கற்றைகள் பொதுவாக குறுகிய விளிம்புகள் மற்றும் சாய்ந்த உள் விளிம்பு மேற்பரப்புகளைக் கொண்டிருக்கும், அதே சமயம் H விட்டங்கள் பொதுவாக பரந்த விளிம்புகள் மற்றும் வெவ்வேறு பிரிவு வடிவவியலைக் கொண்டிருக்கும். அவை தோற்றத்தின் அடிப்படையில் மட்டுமே மாற்றப்படுவதற்குப் பதிலாக, சரியான பிரிவு பதவி மற்றும் பரிமாணங்களால் குறிப்பிடப்பட வேண்டும்.
பொதுவான தரங்களில் Q235B மற்றும் Q355B ஆகியவை அடங்கும். பொருத்தமான தரமானது கட்டமைப்பு வடிவமைப்பு மற்றும் திட்ட விவரக்குறிப்புகளைப் பின்பற்ற வேண்டும்.
பொதுவான துத்தநாக பூச்சு வரம்பு 85-120 μm ஆகும். ஏறக்குறைய 100-140 μm, பொருந்தக்கூடிய விவரக்குறிப்புக்கு உட்பட்டு, அதிகரித்த பூச்சு தேவைப்படும் திட்டங்களுக்கு விவாதிக்கப்படலாம்.
ஆம். நிலையான நீளம் வெட்டுதல், துளையிடுதல், சாய்த்தல், நேராக்குதல், அரைத்தல் மற்றும் நீக்குதல் ஆகியவை வரைபடங்களின்படி கால்வனைஸ் செய்வதற்கு முன் முடிக்கப்படலாம்.
ஆம், ஆனால் துத்தநாக பூச்சு உண்மையான வெளிப்பாட்டின் படி தேர்ந்தெடுக்கப்பட வேண்டும். கடலோர மற்றும் உப்பு நிறைந்த சூழல்களுக்கு சாதாரண உள்நாட்டு வெளிப்புற நிலைமைகளை விட அதிக அரிப்பு மதிப்பீடு தேவைப்படுகிறது. தொடர்ச்சியான கடல் நீரில் மூழ்குவதற்கு ஒரு தனி அரிப்பை-கட்டுப்பாட்டு அணுகுமுறை தேவைப்படுகிறது.
தானாக இல்லை. எஃகு தரத்தை மாற்றுவதற்கு குறைந்த வலிமை கொண்ட பொருள் இன்னும் தேவையான கட்டமைப்பு சுமை மற்றும் சேவை நிலைமைகளை சந்திக்கிறது என்பதை உறுதிப்படுத்த வேண்டும்.
கால்வனேற்றத்தின் போது வெப்பப்படுத்துதல் மற்றும் குளிர்வித்தல் எஃகு உறுப்புகளின், குறிப்பாக பெரிய பிரிவுகளின் பரிமாணங்களையும் நேராகவும் பாதிக்கலாம். எனவே முடிக்கப்பட்ட விட்டங்கள் கால்வனேற்றத்திற்குப் பிறகு பரிசோதிக்கப்பட வேண்டும்.
ஆம், ஆனால் வெல்டிங் சூடான பகுதியைச் சுற்றியுள்ள துத்தநாகத்தை நீக்குகிறது. பாதிக்கப்பட்ட மண்டலத்தை வெல்டிங்கிற்குப் பிறகு பொருத்தமான துத்தநாகம் நிறைந்த பூச்சுடன் சுத்தம் செய்து சரிசெய்ய வேண்டும். முடிந்தால், இணைப்பு விவரங்கள் கால்வனைஸ் செய்வதற்கு முன் முடிக்கப்பட வேண்டும்.
நிலையான நீளம் 6 மீ, 9 மீ மற்றும் 12 மீ. உற்பத்தி மற்றும் போக்குவரத்து தேவைகளுக்கு ஏற்ப சுமார் 2-19 மீ வரை நிலையான நீளம் விவாதிக்கப்படலாம்.
திட்டத்தைப் பொறுத்து, பொருள் சான்றிதழ்கள், ஊக்கமளிக்கும் ஆய்வு பதிவுகள், பரிமாண ஆய்வு தரவு, பேக்கிங் தகவல் மற்றும் மூன்றாம் தரப்பு ஆய்வு ஆவணங்கள் வழங்கப்படலாம்.
