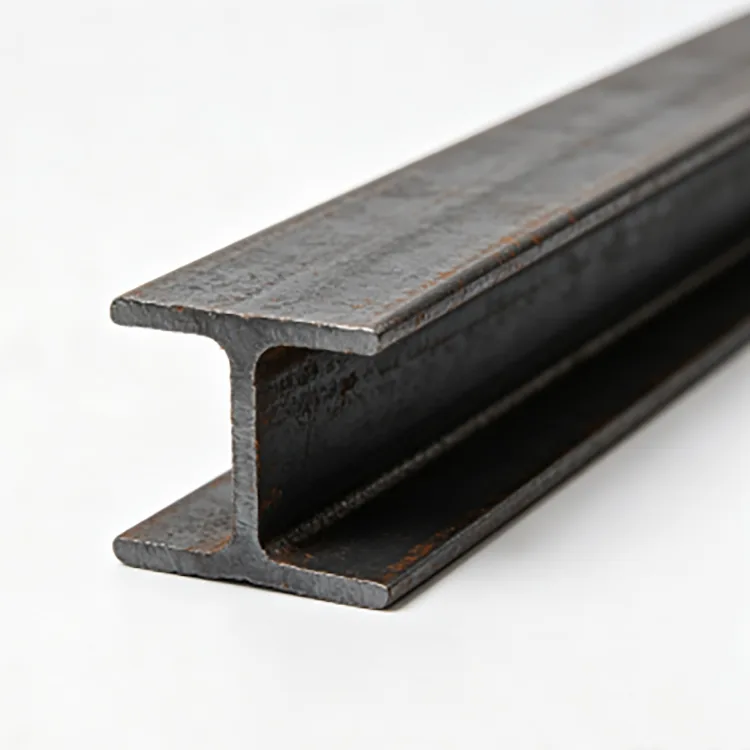

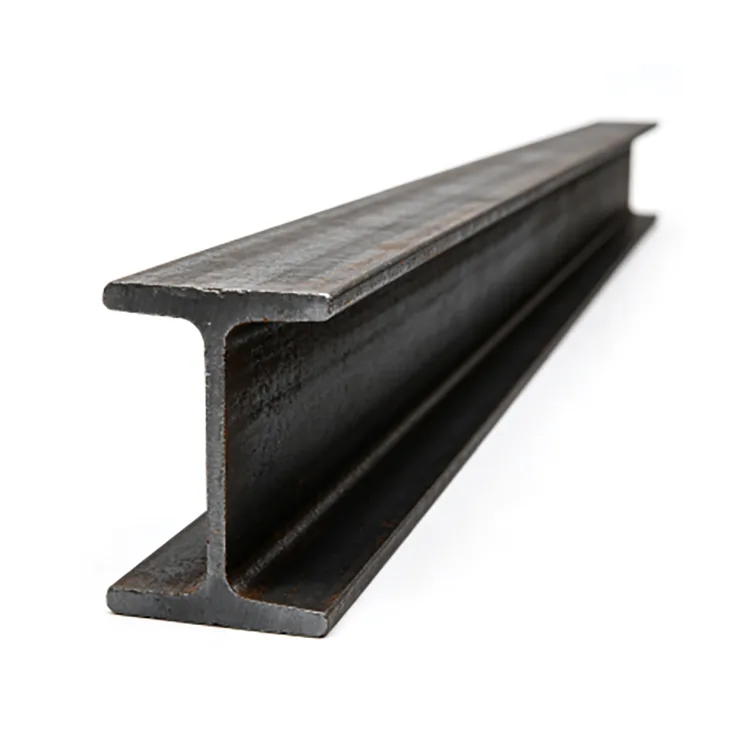

ஹாட்-ரோல்ட் ஐ-பீம்

ஹாட்-ரோல்டு ஐ-பீம் என்பது ஒரு மைய வலையால் இணைக்கப்பட்ட இரண்டு விளிம்புகளைக் கொண்ட சூடான-உருட்டப்பட்ட கட்டமைப்பு எஃகுப் பிரிவாகும். தனித்தனி எஃகு தகடுகளை ஒன்றாக வெல்டிங் செய்வதை விட அதிக வெப்பநிலையில் உருட்டுவதன் மூலம் பிரிவு நேரடியாக உருவாகிறது.

I-வடிவ வடிவியல் விளிம்புகள் வழியாக வளைக்கும் எதிர்ப்பை வழங்குகிறது, அதே நேரத்தில் வலை பகுதியை இணைக்கிறது மற்றும் வெட்டு சக்திகளைக் கொண்டுள்ளது. இது பொதுவாக தொழிற்சாலை கட்டமைப்புகள், தளங்கள், உபகரணங்கள் தளங்கள், குழாய் அடுக்குகள் மற்றும் பிற கட்டமைப்பு எஃகு வேலைகளுக்கு வழங்கப்படுகிறது.

ரோங்ஹெங் Q235B மற்றும் Q355B ஹாட்-ரோல்டு ஐ-பீம்களை 10# முதல் 63# வரையிலான பொதுவான அளவுகளில் வழங்குகிறது, நிலையான நீளம் 6 மீ, 9 மீ மற்றும் 12 மீ. திட்டத் தேவைகளுக்கு ஏற்ப நிலையான நீள வெட்டு மற்றும் பிற செயலாக்கங்களை ஏற்பாடு செய்யலாம்.

விவரக்குறிப்புகள்

பொதுவாகக் கோரப்படும் பிரிவுகளில் 12.6#, 14#, 16#, 18#, 20a#, 25a# மற்றும் 32a# ஆகியவை அடங்கும். பிரிவின் சரியான பரிமாணங்கள், விளிம்பு அகலம், வலை தடிமன் மற்றும் தத்துவார்த்த எடை ஆகியவை தேர்ந்தெடுக்கப்பட்ட பிரிவின் பெயரைப் பொறுத்தது.

I பீம் அளவை எவ்வாறு தேர்வு செய்வது

சரியான I பீம் அளவு, விலை அல்லது கிடைக்கும் தன்மையைக் காட்டிலும் கட்டமைப்புத் தேவையைப் பொறுத்தது. பிரிவைத் தேர்ந்தெடுக்கும் முன் இடைவெளி, பயன்படுத்தப்பட்ட சுமை, ஆதரவு நிலை, இடைவெளி, இணைப்பு முறை மற்றும் அனுமதிக்கக்கூடிய விலகல் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.

நீண்ட இடைவெளி, செறிவூட்டப்பட்ட உபகரணங்களின் சுமை அல்லது ஆதரவுகளுக்கு இடையே அதிக தூரம் ஆகியவற்றிற்கு ஒரு பெரிய பகுதி தேவைப்படலாம். கட்டமைப்பு வடிவமைப்பு வளைத்தல் மற்றும் வெட்டுதல் ஆகியவற்றுடன் பக்கவாட்டு நிலைத்தன்மை மற்றும் சேவைத்திறனையும் கருத்தில் கொள்ள வேண்டும்.

கட்டமைப்பு வரைதல் ஏற்கனவே பீம் எண்ணைக் குறிப்பிடும்போது, ​​ஒத்த பரிமாணங்கள் அல்லது கிடைக்கக்கூடிய பங்குகளின் அடிப்படையில் மட்டுமே மாற்றீட்டை அனுமதிப்பதற்குப் பதிலாக, குறிப்பிட்ட பகுதியைப் பின்பற்ற வேண்டும்.

ஐ பீம் அல்லது எச் பீம்?

I விட்டங்கள் மற்றும் H கற்றைகள் வெவ்வேறு குறுக்கு வெட்டு வடிவியல் மற்றும் பிரிவு பண்புகளைக் கொண்டுள்ளன. பாரம்பரிய I கற்றைகள் பொதுவாக குறுகிய விளிம்புகள் மற்றும் சாய்ந்த உள் விளிம்பு மேற்பரப்புகளைக் கொண்டிருக்கும், அதே சமயம் H கற்றைகள் பொதுவாக பரந்த விளிம்புகளைக் கொண்டிருக்கும்.

I கற்றைகள் பொதுவாக வளைக்கும் உறுப்பினர்களாகப் பயன்படுத்தப்படுகின்றன, அதே நேரத்தில் H கற்றைகள் நெடுவரிசைகள் மற்றும் கனமான கட்டமைப்பு சட்டங்களுக்கு அடிக்கடி தேர்ந்தெடுக்கப்படுகின்றன. இது ஒரு பொதுவான வேறுபாடு மட்டுமே; உண்மையான பகுதி கட்டமைப்பு வடிவமைப்பால் தீர்மானிக்கப்பட வேண்டும்.

இரண்டு பிரிவுகளும் ஒரே மாதிரியாகத் தோன்றுவதால் அல்லது ஒன்று எளிதாகக் கிடைப்பதால் ஒரு I கற்றை H கற்றைக்கு பதிலாக மாற்றப்படக்கூடாது.

Q235B அல்லது Q355B?

Q235B பொதுவாக தொழிற்சாலை கற்றைகள், இயங்குதளங்கள், உபகரண ஆதரவுகள் மற்றும் தேர்ந்தெடுக்கப்பட்ட பிரிவு தேவையான சுமை நிலைமைகளை சந்திக்கும் பொதுவான கட்டமைப்பு உருவாக்கம் ஆகியவற்றிற்கு பயன்படுத்தப்படுகிறது.

Q355B அதிக பொருள் வலிமையை வழங்குகிறது மற்றும் வடிவமைப்பிற்கு தேவைப்படும் கனமான கட்டமைப்பு பயன்பாடுகளுக்கு குறிப்பிடலாம்.

உயர் எஃகு தரமானது தானாக ஒரு சிறிய பகுதியை பொருத்தமானதாக மாற்றாது. எஃகு எடையைக் குறைக்க தரம் மாற்றப்பட்டால், வலிமை, விலகல் மற்றும் நிலைத்தன்மைக்கு கட்டமைப்பு வடிவமைப்பு மீண்டும் சரிபார்க்கப்பட வேண்டும்.

உற்பத்தி செயல்முறை

தொடர்ச்சியான சூடான-உருட்டல் செயல்பாடுகள் மூலம் கற்றை நேரடியாக உருவாகிறது:

எஃகு பில்லெட் → வெப்பமாக்கல் → கரடுமுரடான உருட்டல் → இடைநிலை உருட்டல் → முடித்தல் உருட்டுதல் → அளவு → நேராக்குதல் → வெட்டுதல் → ஆய்வு → தொகுத்தல்

அடுத்தடுத்த ரோலிங் பாஸ்கள் வலை மற்றும் விளிம்புகளை நிறுவி, தேவையான பரிமாணங்களுக்கு பிரிவைக் கொண்டு வருகின்றன. உருட்டப்பட்ட பிறகு, பீம் பரிமாணங்கள், நேரான தன்மை மற்றும் மேற்பரப்பு நிலைக்கு சரிபார்க்கப்படுகிறது.

கறுப்பு ஹாட்-ரோல்டு எஃகில் பொதுவாகக் காணப்படும் டார்க் மில் ஸ்கேல் உருளும் போது உருவாகும் ஒரு உற்பத்தி மேற்பரப்பு மற்றும் வளிமண்டல துருவுடன் குழப்பமடையக்கூடாது.

உருட்டப்பட்ட I கற்றை ஏன் பயன்படுத்த வேண்டும்?

அடிப்படை வலை மற்றும் விளிம்பு வடிவியல் உருட்டலின் போது தயாரிக்கப்படுகிறது, எனவே வாடிக்கையாளர் I- வடிவ உறுப்பினராக உருவாக்கப்பட வேண்டிய தனித்தனி தட்டுகளுக்குப் பதிலாக முடிக்கப்பட்ட கட்டமைப்புப் பகுதியைப் பெறுகிறார்.

இது அடுத்தடுத்த வெட்டு மற்றும் புனையலை எளிதாக்குகிறது மற்றும் அடிப்படை பீம் பகுதியை உருவாக்க ஒரு நீளமான வெல்ட் பயன்படுத்தப்படுவதைத் தவிர்க்கிறது. நிலையான உருட்டப்பட்ட பிரிவுகள், தொகுதி திட்டங்களில் ஒருங்கிணைக்க பொருள் அட்டவணைகள் மற்றும் புனைகதை வரைபடங்களை எளிதாக்குகின்றன.

விண்ணப்பங்கள்

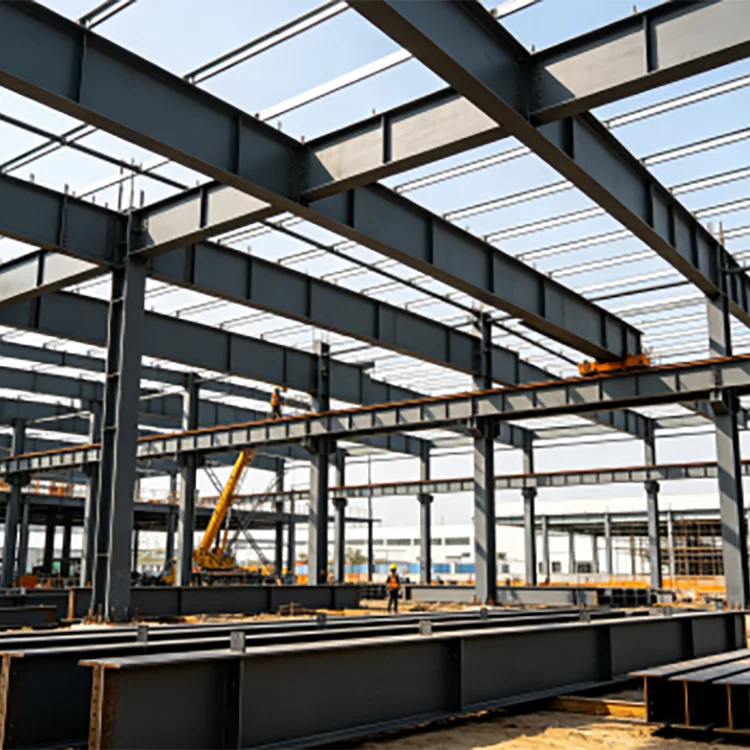

ஹாட்-ரோல்டு ஐ-பீம் முக்கியமாகப் பயன்படுத்தப்படுகிறது, அங்கு I-பிரிவு பொருத்தமான கட்டமைப்பு வளைக்கும் உறுப்பினரை வழங்குகிறது.

• தொழிற்சாலை கட்டிடங்கள் மற்றும் பட்டறைகள்
• கூரை மற்றும் மேடை கட்டமைப்புகள்
• உபகரணங்கள் தளங்கள் மற்றும் இயந்திர ஆதரவுகள்
• குழாய் அடுக்குகள் மற்றும் தொழில்துறை ஆதரவு பிரேம்கள்
• கிடங்கு கட்டமைப்புகள்
• கன்வேயர் மற்றும் பொருள் கையாளும் கட்டமைப்புகள்
• நகராட்சி மற்றும் உள்கட்டமைப்பு எஃகு வேலை
• வெளிப்புற கட்டமைப்பு சட்டங்கள்

உபகரணங்கள் அடிப்படைகள்

இயந்திர பயன்பாடுகளுக்கு, பீம் தேர்வு மொத்த உபகரண எடையை விட அதிகமாக கருத வேண்டும். ஆதரவு இடைவெளி, பெருகிவரும் புள்ளிகள், சுமை விநியோகம், அதிர்வு மற்றும் மீண்டும் மீண்டும் ஏற்றுதல் அனைத்தும் தேவையான பகுதியை பாதிக்கலாம்.

வழங்கப்பட்ட இயந்திரத் திட்டங்களுக்கு, 14#–20# I பீம்கள் உபகரணத் தளங்கள் மற்றும் ஆதரவுத் தயாரிப்புக்காகப் பயன்படுத்தப்பட்டுள்ளன.

தொழிற்சாலை கட்டமைப்புகள்

தொழிற்சாலை கட்டுமானத்திற்காக, 16#–25# Q235B I பீம்கள் கூரை தொடர்பான பீம்கள், பிளாட்ஃபார்ம் உறுப்பினர்கள் மற்றும் ஆதரவு கட்டமைப்புகளுக்கு வழங்கப்பட்டுள்ளன.

தொகுதி புனையலுக்கு நிலையான பிரிவு பரிமாணங்கள் முக்கியம், ஏனெனில் நிறுவலின் போது பீம்கள் இணைப்பு தகடுகள் மற்றும் அருகிலுள்ள கட்டமைப்பு உறுப்பினர்களுடன் சீரமைக்க வேண்டும்.

மேற்பரப்பு மற்றும் அரிப்பு பாதுகாப்பு

ஹாட்-ரோல்டு ஐ-பீம், அரிப்பு-பாதுகாப்பு பூச்சு இல்லாமல் கருப்பு ஹாட்-ரோல்டு ஸ்டீலாக வழங்கப்படுகிறது.

உலர்ந்த உட்புற பயன்பாடுகளுக்கு, திட்டத்திற்கு கூடுதல் அரிப்பு பாதுகாப்பு தேவைப்படாத போது கருப்பு மேற்பரப்பு பயன்படுத்தப்படலாம். வெளிப்படும் வெளிப்புற எஃகு வேலைகளுக்கு, பெயிண்டிங், ஹாட் டிப் கால்வனைசிங் அல்லது வேறு பொருத்தமான பூச்சு அமைப்பை சேவை சூழலுக்கு ஏற்ப குறிப்பிடலாம்.

கால்வனேற்றம் தேவைப்படும் இடங்களில், வெட்டுதல், துளையிடுதல் மற்றும் பிற தயாரிப்புகளை கால்வனைசிங் செயல்முறைக்கு முன் முடிக்க வேண்டும். இது வெளிப்படும் எஃகு அளவைக் குறைக்கிறது, இல்லையெனில் செயலாக்கத்திற்குப் பிறகு பழுது தேவைப்படும்.

உருவாக்கம் மற்றும் செயலாக்கம்

ரோங்ஹெங் திட்ட வரைபடத்தின் படி செயலாக்கத்தை ஏற்பாடு செய்யலாம், இதில் அடங்கும்:

• நிலையான நீள வெட்டு
• துளையிடுதல்
• பெவல்லிங்
• நேராக்குதல்
• தேய்த்தல்
• பிற ஒப்புக்கொள்ளப்பட்ட வரைதல் அடிப்படையிலான செயலாக்கம்

பெரிய ஆர்டர்களுக்கு, வாடிக்கையாளர்கள் உற்பத்திக்கு முன் ஒரு வெட்டுப் பட்டியல் மற்றும் புனைகதை வரைபடங்களை வழங்கலாம். இது கற்றை நீளம் மற்றும் செயலாக்கத் தேவைகளை நிறுவல் பரிமாணங்களுடன் ஒருங்கிணைக்க அனுமதிக்கிறது.

தர ஆய்வு

ஆய்வு பொருள் தரம், பிரிவு பதவி மற்றும் முடிக்கப்பட்ட பரிமாணங்களில் கவனம் செலுத்துகிறது.

• எஃகு தரம்:Q235B, Q355B அல்லது குறிப்பிட்ட தரத்தை உறுதிப்படுத்தவும்.
• பிரிவு:கொள்முதல் ஆர்டர் மற்றும் வரைபடத்திற்கு எதிராக பீம் எண்ணைச் சரிபார்க்கவும்.
• பரிமாணங்கள்:பீம் உயரம், விளிம்பு அகலம், வலை தடிமன் மற்றும் பொருந்தக்கூடிய சகிப்புத்தன்மையை சரிபார்க்கவும்.
• நீளம்:நிலையான அல்லது நிலையான நீள தேவைகளை சரிபார்க்கவும்.
• நேர்மை:கற்றை உற்பத்தி மற்றும் நிறுவலுக்கு ஏற்றது என்பதை உறுதிப்படுத்தவும்.
• மேற்பரப்பு:கடுமையான விரிசல்கள், லேமினேஷன்கள் மற்றும் பிற தொடர்புடைய குறைபாடுகளை சரிபார்க்கவும்.

திட்டத் தேவைகளுக்கு ஏற்ப பொருள் சான்றிதழ்கள் மற்றும் ஒப்புக்கொள்ளப்பட்ட ஆய்வுப் பதிவுகள் வழங்கப்படலாம். ஒப்பந்தத்தில் குறிப்பிடப்படும் போது மூன்றாம் தரப்பு ஆய்வும் ஏற்பாடு செய்யப்படலாம்.

எடை மற்றும் தீர்வு

எஃகு ஆர்டர்கள் கொள்முதல் ஒப்பந்தத்தின்படி உண்மையான எடை அல்லது தத்துவார்த்த எடை மூலம் தீர்க்கப்படலாம்.

உண்மையான எடை வழங்கப்பட்ட பொருளின் அளவிடப்பட்ட வெகுஜனத்தை அடிப்படையாகக் கொண்டது. தேர்ந்தெடுக்கப்பட்ட பிரிவின் வெளியிடப்பட்ட அலகு எடை மற்றும் அதன் வழங்கப்பட்ட நீளத்திலிருந்து கோட்பாட்டு எடை கணக்கிடப்படுகிறது.

எடுத்துக்காட்டாக, கோட்பாட்டு அலகு எடை 20 கிலோ/மீ மற்றும் 12 மீ நீளம் கொண்ட ஒரு கற்றை 240 கிலோ கோட்பாட்டு எடையைக் கொண்டுள்ளது.

மொத்த ஆர்டர்களுக்கு, உற்பத்தி மற்றும் ஏற்றுமதிக்கு முன் தீர்வு முறை உறுதிப்படுத்தப்பட வேண்டும்.

திட்ட பயன்பாடுகள்

தொழிற்சாலை கூரை மற்றும் மேடை கட்டமைப்புகள்

வட சீனா தொழிற்சாலை திட்டமானது 16#–25# Q235B ஹாட்-ரோல்டு ஐ-பீம் கூரை தொடர்பான பீம்கள், பிளாட்ஃபார்ம்கள் மற்றும் ஆதரவு கட்டமைப்புகளுக்கு பயன்படுத்தப்பட்டது. புனையப்படுவதற்கு முன் முடிக்கப்பட்ட பிரிவு மற்றும் பரிமாண காசோலைகளுடன் பொருள் தொகுப்புகளில் வழங்கப்பட்டது.

உபகரணங்கள் அடிப்படைகள்

ஒரு இயந்திர உற்பத்தியாளர் 14#–20# I பீம்களை உபகரண தளங்கள் மற்றும் ஆதரவு கட்டமைப்புகளுக்கு பயன்படுத்தினார். மேற்பரப்பு சிகிச்சைக்கு முன் தேவையான ஆதரவு பரிமாணங்களின்படி விட்டங்கள் வெட்டப்பட்டு புனையப்பட்டன.

தொழில்துறை ஆலை கட்டமைப்புகள்

ஒரு தென்கிழக்கு ஆசிய உள்கட்டமைப்பு திட்டத்திற்காக, Q355B I பீம்கள் ஆலை கட்டமைப்பு மற்றும் குழாய்-ஆதரவு கட்டமைப்புகளுக்கு வழங்கப்பட்டன. வரிசைப்படுத்துதல், மூட்டை வலுவூட்டல் மற்றும் கொள்கலன் ஏற்றுமதிக்கான ஏற்றுமதி ஆவணங்கள் ஆகியவை ஆர்டரில் அடங்கும்.

Tianjin Daqiuzhuang இலிருந்து சப்ளை

ரோங்ஹெங்கின் விநியோகச் சங்கிலி தியான்ஜின் டாகியுஜுவாங்கை அடிப்படையாகக் கொண்டது, சூடான உருட்டப்பட்ட எஃகு, கிடங்கு, செயலாக்கம் மற்றும் ஏற்றுமதி தளவாடங்களுக்கான அணுகல் உள்ளது.

10# முதல் 63# வரையிலான பொதுவான I பீம் பிரிவுகள் பங்கு மற்றும் திட்டத் தேவைக்கு ஏற்ப ஏற்பாடு செய்யப்படலாம். Q235B மற்றும் Q355B ஆகியவை வெவ்வேறு கட்டமைப்புத் தேவைகளுக்குக் கிடைக்கின்றன, அதே சமயம் நிலையான நீள வெட்டு மற்றும் ஒப்புக்கொள்ளப்பட்ட செயலாக்கம் ஏற்றுமதிக்கு முன் ஒருங்கிணைக்கப்படலாம்.

வெளிநாட்டு ஆர்டர்களுக்கு, பொருட்களை வரிசைப்படுத்துதல், தொகுத்தல், கொள்கலன் ஏற்றுதல் மற்றும் ஏற்றுமதி ஆவணங்கள் ஆகியவை ஏற்றுமதி தேவைகளுக்கு ஏற்ப ஒருங்கிணைக்கப்படலாம்.

Q1. ஹாட்-ரோல்டு ஐ-பீம் எதற்காகப் பயன்படுத்தப்படுகிறது?

இது பொதுவாக தொழிற்சாலை கற்றைகள், கூரை மற்றும் மேடை கட்டமைப்புகள், உபகரண தளங்கள், குழாய் அடுக்குகள், கிடங்கு கட்டமைப்புகள் மற்றும் பிற கட்டமைப்பு எஃகு வேலைகளுக்கு பயன்படுத்தப்படுகிறது.

Q2. நான் கற்றை H கற்றை ஒன்றா?

இல்லை. அவற்றின் விளிம்பு வடிவியல் மற்றும் பிரிவு பண்புகள் வேறுபட்டவை. ஒரு I கற்றை கட்டமைப்பு தேவைகளை சரிபார்க்காமல் H கற்றை மூலம் மாற்றப்படக்கூடாது.

Q3. ஐ பீம் அல்லது எச் பீம் எது சிறந்தது?

உலகளவில் சிறந்ததும் இல்லை. பொருத்தமான பிரிவு இடைவெளி, ஏற்றுதல், பிரிவு பண்புகள், ஆதரவு நிலைமைகள் மற்றும் கட்டமைப்பு வடிவமைப்பு ஆகியவற்றைப் பொறுத்தது.

Q4. என்ன எஃகு தரங்கள் கிடைக்கின்றன?

Q235B மற்றும் Q355B ஆகியவை வழங்கப்பட்ட முக்கிய தரங்களாகும். திட்டத்திற்குத் தேவைப்படும்போது மற்ற தரங்களைப் பற்றி விவாதிக்கலாம்.

Q5. என்ன அளவுகள் கிடைக்கும்?

பொதுவான அளவு வரம்பு 10#–63# ஆகும், இதில் a / b தொடர் பிரிவுகளும் அடங்கும். சரியான பரிமாணங்களும் கோட்பாட்டு அலகு எடையும் தேர்ந்தெடுக்கப்பட்ட பிரிவின் பெயரைப் பொறுத்தது.

Q6. கற்றை ஒரு நிலையான நீளத்திற்கு வெட்ட முடியுமா?

ஆம். நிலையான நீளங்களில் 6 மீ, 9 மீ மற்றும் 12 மீ ஆகியவை அடங்கும், மேலும் திட்டத் தேவைகளுக்கு ஏற்ப நிலையான நீள வெட்டு ஏற்பாடு செய்யப்படலாம்.

Q7. பிரசவத்திற்கு முன் நான் கற்றைகளை துளைக்க முடியுமா?

ஆம். வரைபடங்கள் மற்றும் ஒப்புக்கொள்ளப்பட்ட செயலாக்கத் தேவைகளுக்கு ஏற்ப துளையிடுதல், வெட்டுதல், சாய்த்தல், நேராக்குதல் மற்றும் நீக்குதல் ஆகியவற்றை ஏற்பாடு செய்யலாம்.

Q8. நான் பீம் கால்வனைஸ் செய்ய முடியுமா?

ஆம். வெளிப்புற அல்லது ஈரப்பதமான சூழல்களுக்கு கூடுதல் அரிப்பு பாதுகாப்பு தேவைப்படும் போது பீம் முதலில் புனையப்பட்டு பின்னர் ஹாட் டிப் கால்வனைஸ் செய்யலாம்.

Q9. Q355B ஐ Q235B மாற்ற முடியுமா?

தானாக இல்லை. எஃகு தரத்தில் ஏற்படும் மாற்றம் கட்டமைப்பு சுமை, பகுதி அளவு மற்றும் வடிவமைப்பு தேவைகளுக்கு எதிராக சரிபார்க்கப்பட வேண்டும்.

Q10. நான் பீம் எடை எவ்வாறு கணக்கிடப்படுகிறது?

கோட்பாட்டு எடை பொதுவாக தேர்ந்தெடுக்கப்பட்ட பிரிவின் வெளியிடப்பட்ட அலகு எடையிலிருந்து அதன் நீளத்தால் பெருக்கப்படுகிறது. ஒப்பந்தத்தில் குறிப்பிடப்படும் போது உண்மையான எடை தீர்வு பயன்படுத்தப்படலாம்.

Q11. என்ன ஆவணங்களை வழங்க முடியும்?

திட்டத் தேவைகளுக்கு ஏற்ப பொருள் சான்றிதழ்கள் மற்றும் ஒப்புக்கொள்ளப்பட்ட ஆய்வுப் பதிவுகள் வழங்கப்படலாம். தேவைப்படும்போது மூன்றாம் தரப்பு ஆய்வும் ஏற்பாடு செய்யப்படலாம்.

Q12. வெளிநாட்டு திட்டங்களுக்கு ஹாட்-ரோல்டு ஐ-பீம் வழங்க முடியுமா?

ஆம். பிரிவு எஃகு வழங்கல், நிலையான நீள வெட்டு, ஒப்புக்கொள்ளப்பட்ட செயலாக்கம், தொகுத்தல், ஆய்வு ஆவணங்கள், கொள்கலன் ஏற்றுதல் மற்றும் ஏற்றுமதி ஆவணங்கள் சர்வதேச ஆர்டர்களுக்கு ஒருங்கிணைக்கப்படலாம்.
