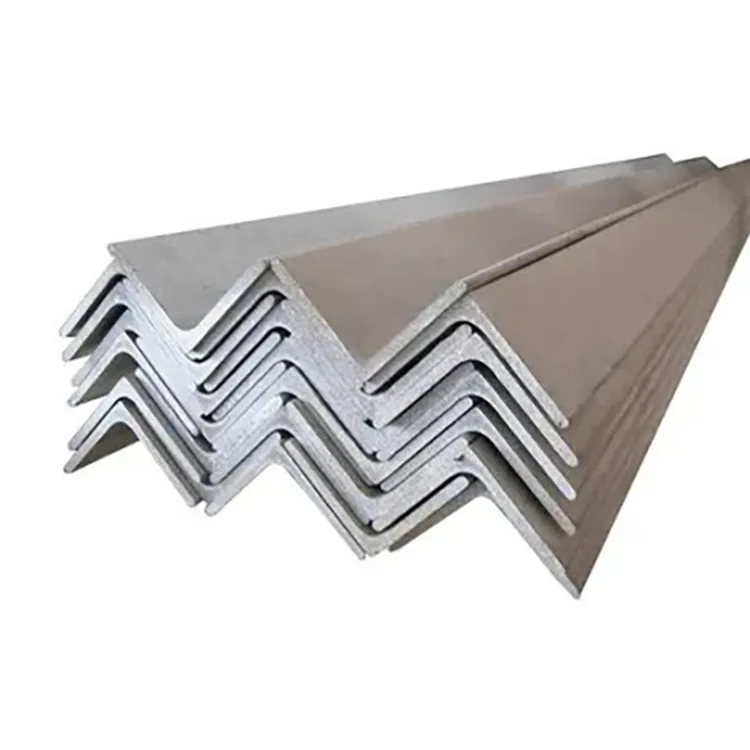

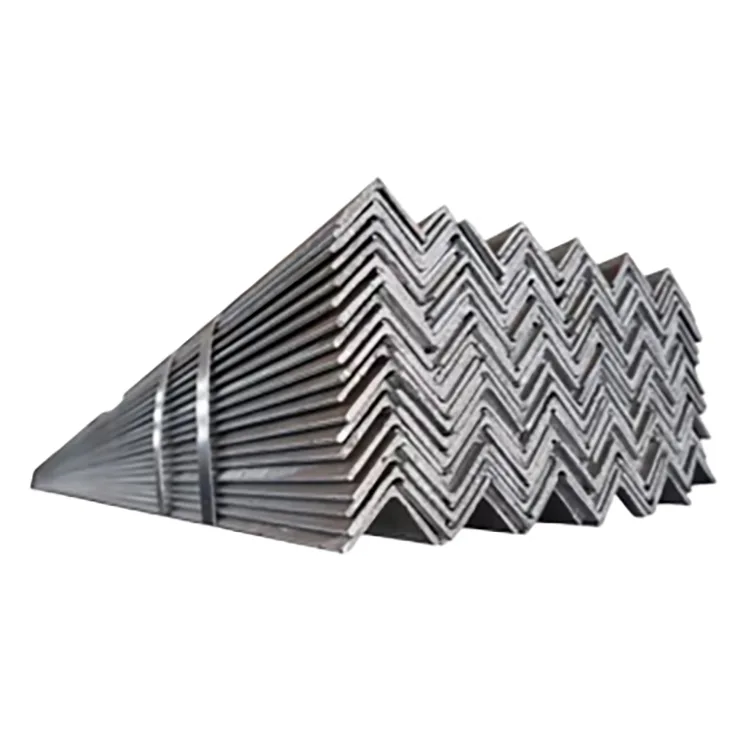

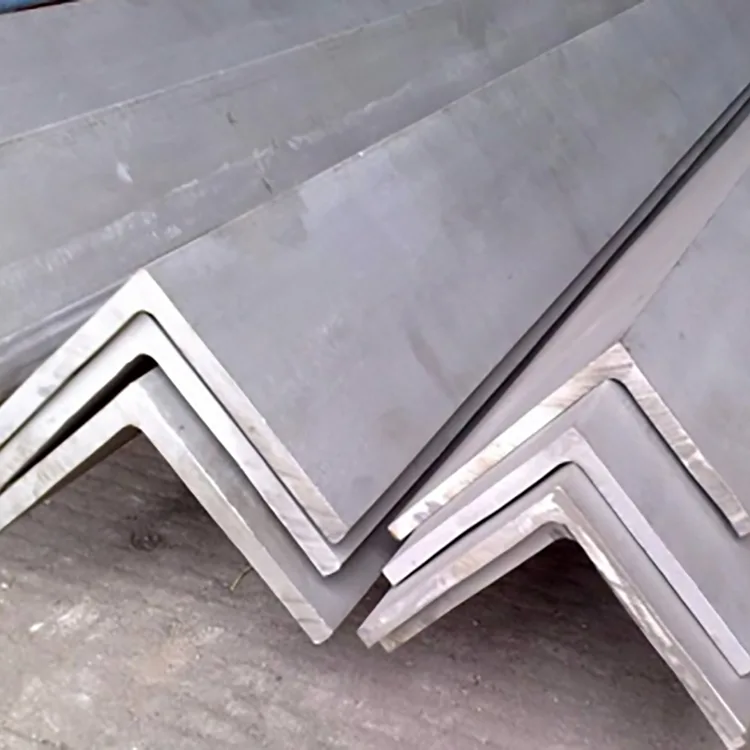

ஹாட் டிப் கால்வனேற்றப்பட்ட ஸ்டீல் ஆங்கிள்

ஹாட்-டிப் கால்வனேற்றப்பட்ட ஸ்டீல் ஆங்கிள் ஹாட்-ரோல்டு கார்பன் ஸ்ட்ரக்ச்சுரல் ஆங்கிள் ஸ்டீலில் இருந்து தயாரிக்கப்பட்டு, பிரிவை உருவாக்கி தேவையான புனையலுக்குப் பிறகு துத்தநாகத்துடன் பூசப்படுகிறது. இது Q235B மற்றும் Q355B ஸ்டீல் தரங்களுடன் சமமான மற்றும் சமமற்ற கோணங்களில் கிடைக்கிறது.

சம கோணத்தில் ஒரே அகலத்தில் இரண்டு கால்கள் உள்ளன. இணைப்பு அல்லது சுமை ஏற்பாட்டிற்கு வெவ்வேறு தாங்கி பரிமாணங்கள் தேவைப்படும் பயன்பாடுகளுக்கு சமமற்ற கோணம் வெவ்வேறு கால் அகலங்களைக் கொண்டுள்ளது.

விவரக்குறிப்புகள்

ASTM, EN அல்லது பிற இலக்கு-சந்தை தரநிலைகளை திட்டத்திற்கு தேவைப்படும் போது குறிப்பிடலாம்.

Q235B மற்றும் Q355B

Q235Bபொதுவாக ஆதரவு பிரேம்கள், காவலாளிகள், உபகரண ஆதரவுகள், கிடங்கு கட்டமைப்புகள் மற்றும் பொது எஃகு உற்பத்திக்கு பயன்படுத்தப்படுகிறது.

Q355Bஅதிக சுமைகள், பெரிய இடைவெளிகள் அல்லது அதிக தேவைப்படும் கட்டமைப்பு தேவைகள் கொண்ட பயன்பாடுகளுக்கு அதிக பொருள் வலிமையை வழங்குகிறது.

எஃகு தரமானது கோண அளவு, தடிமன், இடைவெளி, சுமை மற்றும் இணைப்பு வடிவமைப்பு ஆகியவற்றுடன் ஒன்றாக தேர்ந்தெடுக்கப்பட வேண்டும்.

ஹாட் டிப் கால்வனைசிங்

ஏறத்தாழ 450-460 டிகிரி செல்சியஸ் வெப்பநிலையில் உருகிய துத்தநாகத்தில் மூழ்குவதற்கு முன் கோண எஃகு பதப்படுத்தப்பட்டு மேற்பரப்பு தயார் செய்யப்படுகிறது.

தயாரிப்பு வரிசை:

சூடான-உருட்டப்பட்ட கோண எஃகு → உள்வரும் ஆய்வு → நேராக்குதல் → வெட்டுதல் / உருவாக்குதல் → டிக்ரீசிங் → ஊறுகாய் → கழுவுதல் → ஃப்ளக்சிங் → உலர்த்துதல் → ஹாட்-டிப் கால்வனைசிங் → குளிர்வித்தல் → ஃபைனல் இன்கமிங் → சீவுதல் ஆய்வு → இறுதி ஆய்வு → பேக்கிங்.

ஊறுகாய் துரு மற்றும் ஆலை அளவை நீக்குகிறது, இதனால் துத்தநாக பூச்சு எஃகு மேற்பரப்பில் சரியாக உருவாகும்.

துத்தநாக பூச்சு விருப்பங்கள்

"ஹாட்-டிப் கால்வனைஸ்டு" என்று மட்டும் குறிப்பிடுவதற்குப் பதிலாக, பூச்சுத் தேவையை கொள்முதல் ஆர்டரில் குறிப்பிட வேண்டும். உதாரணமாக:Q355B / 100 × 100 × 8 மிமீ / 12 மீ / ஹாட்-டிப் கால்வனைஸ்டு / 150-200 μm.

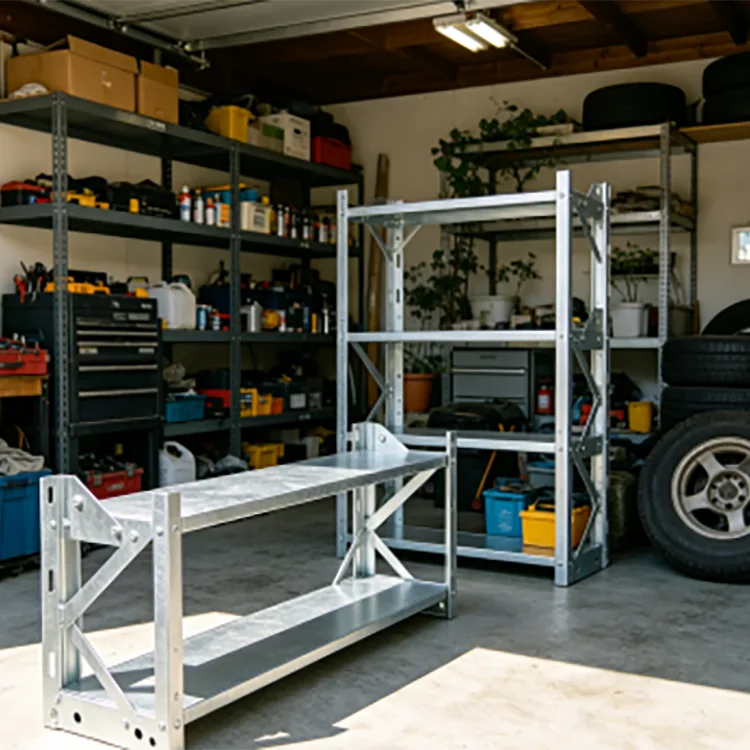

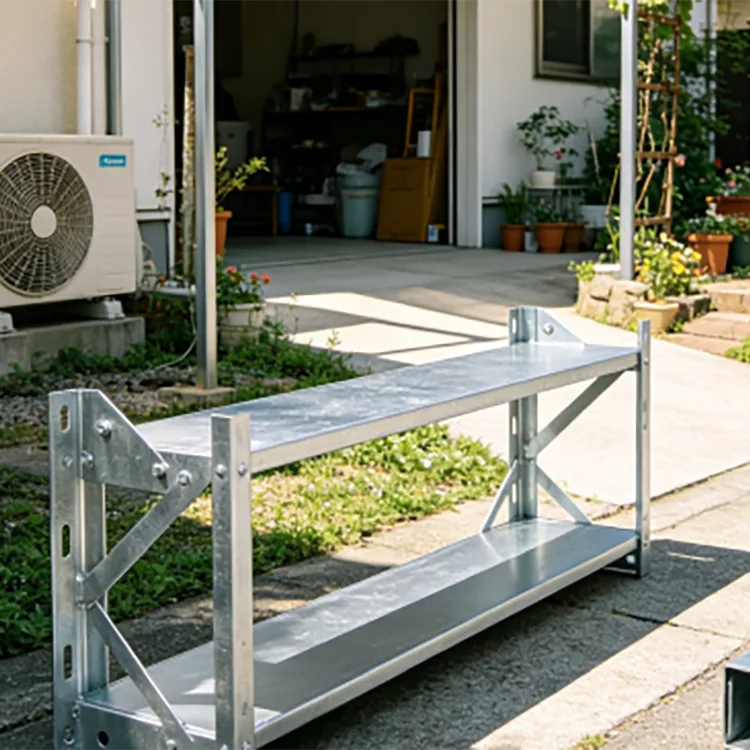

விண்ணப்பங்கள்

கட்டிங் மற்றும் ஃபேப்ரிகேஷன்

நிலையான நீள வெட்டு, குத்துதல், துளையிடுதல், வளைத்தல், வளைத்தல் மற்றும் அரைத்தல் ஆகியவை வரைபடங்களின்படி ஏற்பாடு செய்யப்படலாம்.

புனையப்பட்ட கூறுகளுக்கு, பெரிய வெட்டு மற்றும் துளை செயலாக்கம் கால்வனைஸ் செய்வதற்கு முன் முடிக்கப்படலாம், எனவே முடிக்கப்பட்ட பகுதி செயலாக்கத்திற்குப் பிறகு துத்தநாக பாதுகாப்பைப் பெறுகிறது.

வெட்டுதல், துளையிடுதல் அல்லது வெல்டிங் செய்தபின், வெளிப்படும் எஃகு அல்லது வெப்பத்தால் பாதிக்கப்பட்ட பகுதியை சுத்தம் செய்து பொருத்தமான துத்தநாகம் நிறைந்த பூச்சுடன் சரிசெய்ய வேண்டும்.

தர ஆய்வு

ஆய்வு அடிப்படை எஃகு மற்றும் கால்வனேற்றப்பட்ட பூச்சு இரண்டையும் உள்ளடக்கியது.

• எஃகு தரம் மற்றும் பொருள் சான்றிதழ்
• கால் அகலம் மற்றும் தடிமன்
• நேரான தன்மை மற்றும் பிரிவு வடிவியல்
• நிலையான நீள துல்லியம்
• துத்தநாக பூச்சு தடிமன் மற்றும் கவரேஜ்
• மேற்பரப்பு நிலை மற்றும் வெளிப்படும் எஃகு
• புனையப்பட்ட பகுதிகளுக்கான துளை நிலை மற்றும் பரிமாணங்கள்

ப்ராஜெக்ட் ஆர்டர்களுக்கு மெட்டீரியல் சான்றிதழ்கள் மற்றும் கால்வனிசிங் ஆய்வு பதிவுகளை வழங்கலாம். தேவைப்படும்போது மூன்றாம் தரப்பு ஆய்வும் ஏற்பாடு செய்யப்படலாம்.

கால்வனேற்றப்பட்ட கோணம் vs கருப்பு கோணம்

பிளாக் ஆங்கிள் எஃகுக்கு துத்தநாக பூச்சு இல்லை மற்றும் பொதுவாக வெளிப்புற பயன்பாட்டிற்கு ஓவியம் அல்லது மற்றொரு அரிப்பு-பாதுகாப்பு அமைப்பு தேவைப்படுகிறது.

ஹாட்-டிப் கால்வனேற்றப்பட்ட கோண எஃகு, ஏற்றுமதிக்கு முன் தொழிற்சாலையில் பூசப்படுகிறது, இது நிறுவல் தளத்தில் ஒரு தனி முழு-மேற்பரப்பு ஓவியம் செயல்முறையின் தேவையை நீக்குகிறது.

உலர்ந்த உட்புற பயன்பாடுகளுக்கு, திட்ட விவரக்குறிப்பால் அனுமதிக்கப்படும் இடங்களில் கருப்பு கோண எஃகு போதுமானதாக இருக்கலாம். வெளிப்புற அல்லது ஈரப்பதம் வெளிப்படும் கட்டமைப்புகளுக்கு, அரிப்பு-பாதுகாப்பு தேவை எஃகு தரம் மற்றும் பிரிவுடன் குறிப்பிடப்பட வேண்டும்.

ஆங்கிள் ஸ்டீல் vs பிளாட் பார் மற்றும் சேனல்

கோண எஃகுஇரண்டு செங்குத்து கால்களை வழங்குகிறது மற்றும் பொதுவாக பிரேஸ்கள், அடைப்புக்குறிகள், பிரேம்கள் மற்றும் இணைப்பு உறுப்பினர்களுக்குப் பயன்படுத்தப்படுகிறது.

பிளாட் பார்ஒற்றை தட்டையான மேற்பரப்பை வழங்குகிறது மற்றும் பட்டைகள், தட்டுகள், வலுவூட்டல் மற்றும் பிற பிளாட் இணைப்பு கூறுகளுக்கு பயன்படுத்தப்படுகிறது.

சேனல் எஃகுஒரு ஆழமான திறந்த பகுதியைக் கொண்டுள்ளது மற்றும் கட்டமைப்பு ஆதரவுக்கு அதிக பிரிவு ஆழம் தேவைப்படும் இடங்களில் பொதுவாகப் பயன்படுத்தப்படுகிறது.

தேர்வு சுமை, இணைப்பு முறை, கிடைக்கும் இடம் மற்றும் தேவையான பிரிவு பண்புகள் ஆகியவற்றைப் பொறுத்தது.

திட்ட பயன்பாடுகள்

விநியோகிக்கப்பட்ட PV ஆதரவு

40 × 40 மிமீ மற்றும் 50 × 50 மிமீ கால்வனேற்றப்பட்ட கோண எஃகு குடியிருப்பு மற்றும் வணிக கூரை PV ஆதரவு பயன்பாடுகளுக்கு வழங்கப்பட்டது. வெளிப்புற வெளிப்பாட்டிற்கான அதிகரித்த துத்தநாக பாதுகாப்புடன் பொருள் குறிப்பிடப்பட்டது.

நகராட்சி சாலை மேம்பாடு

ஸ்டாண்டர்ட் 6 மீ கால்வனேற்றப்பட்ட கோண எஃகு பாதுகாப்பு மற்றும் அடைப்பு ஆதரவு வேலைக்காக வழங்கப்பட்டது. பொருள் தேவையான நீளத்திற்கு வழங்கப்பட்டது மற்றும் நிறுவலுக்கு முன் பிரிவு பரிமாணங்களை சரிபார்க்கிறது.

கடலோர இரசாயன-தாவர உபகரண ஆதரவுகள்

200 μm துத்தநாகம் பூசப்பட்ட கால்வனேற்றப்பட்ட கோண எஃகு, உப்பு நிறைந்த காற்று மற்றும் லேசான இரசாயன வெளிப்பாடு கொண்ட கடலோர தொழில்துறை சூழலில் வெளிப்புற உபகரண ஆதரவு கட்டமைப்புகளுக்கு வழங்கப்பட்டது.

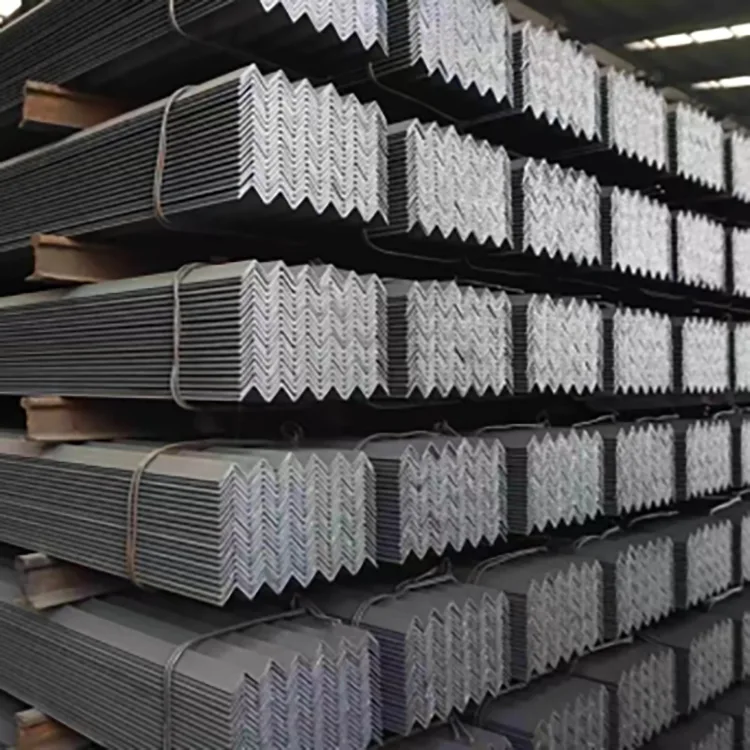

ஏற்றுமதி சப்ளை

Hot-Dip Galvanized Steel Angle 6 மீ, 9 மீ மற்றும் 12 மீ நிலையான நீளங்களில் வழங்கப்படலாம் அல்லது திட்ட பரிமாணங்களுக்கு வெட்டப்படலாம். சமமான மற்றும் சமமற்ற கோணங்கள், குறிப்பிடப்பட்ட துத்தநாக பூச்சுகள் மற்றும் புனையப்பட்ட கூறுகள் வரைபடங்களின்படி ஏற்பாடு செய்யப்படலாம்.

ஏற்றுமதி ஏற்றுமதிக்காக, எஃகு கோணங்கள் தொகுக்கப்பட்டு கடல் போக்குவரத்துக்காக வலுப்படுத்தப்படுகின்றன. போக்குவரத்து மற்றும் சேமிப்பின் போது கையாளும் சேதம் மற்றும் வெள்ளை-துரு அபாயத்தைக் குறைக்க ஈரப்பதம்-எதிர்ப்பு பேக்கிங் பயன்படுத்தப்படலாம்.

கால்வனேற்றப்பட்ட ஆங்கிள் ஸ்டீலை எவ்வாறு குறிப்பிடுவது

கொள்முதல் விவரக்குறிப்பில் பின்வருவன அடங்கும்:

எஃகு தரம் + கோண வகை + கால் பரிமாணங்கள் + தடிமன் + நீளம் + துத்தநாக பூச்சு + தயாரிப்பு தேவைகள்.

எடுத்துக்காட்டு:

Q235B / சம கோணம் / 50 × 50 × 5 மிமீ / 6 மீ / ஹாட்-டிப் கால்வனேற்றப்பட்ட / குறிப்பிடப்பட்ட துத்தநாக பூச்சு / வரைதல் படி முன்-பஞ்ச்.

திட்ட ஆர்டர்களுக்கு, நிலையான நீள வெட்டு, துளை நிலைகள் மற்றும் பிற புனையமைப்புத் தேவைகளுக்கு வரைபடங்கள் வழங்கப்படலாம்.

Tianjin Daqiuzhuang இலிருந்து சப்ளை

ரோங்ஹெங் தியான்ஜின் டகியுஜுவாங்கிலிருந்து எஃகு தயாரிப்புகளை வழங்குகிறது, சூடான உருட்டப்பட்ட எஃகு, கால்வனைசிங் மற்றும் கீழ்நிலை எஃகு-செயலாக்க ஆதாரங்களுக்கான அணுகல்.

ஸ்டாண்டர்ட் ஆங்கிள் ஸ்டீல் மற்றும் ப்ராஜெக்ட் ஆர்டர்களை கட்டிங், ஃபேப்ரிகேஷன், கால்வனைசிங், இன்ஸ்பெக்ஷன் மற்றும் எக்ஸ்போர்ட் பேக்கிங் ஆகியவற்றுடன் தேவையான விவரக்குறிப்புகளின்படி ஒருங்கிணைக்க முடியும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1. சமமான மற்றும் சமமற்ற கோண எஃகு வழங்க முடியுமா?

ஆம். அளவு மற்றும் திட்டத் தேவைகளுக்கு ஏற்ப சமமான மற்றும் சமமற்ற கோணப் பிரிவுகள் இரண்டும் வழங்கப்படலாம்.

Q2. என்ன அளவுகள் கிடைக்கும்?

பொதுவான அளவுகள் தோராயமாக 20 × 20 மிமீ முதல் 200 × 200 மிமீ வரை, 2-20 மிமீ தடிமன் கொண்டவை. தேவையான விவரக்குறிப்பின்படி மற்ற அளவுகள் விவாதிக்கப்படலாம்.

Q3. என்ன நீளம் கிடைக்கும்?

நிலையான நீளம் 6 மீ, 9 மீ மற்றும் 12 மீ. நிலையான நீள வெட்டு கிடைக்கிறது.

Q4. நீங்கள் எந்த துத்தநாக பூச்சு தடிமன் வழங்க முடியும்?

பொதுவான துத்தநாக பூச்சு வரம்பு 60-120 μm ஆகும். 150-200 μm அதிக பூச்சு தேவைகள் வெளிப்புற சூழல்களை கோருவதற்கு குறிப்பிடப்படலாம்.

Q5. கடலோரப் பகுதிகளில் கால்வனேற்றப்பட்ட கோண எஃகு பயன்படுத்த முடியுமா?

ஆம். கரையோர திட்டங்களில் உப்பு வெளிப்பாட்டின் படி துத்தநாக பூச்சு குறிப்பிட வேண்டும். 150-200 μm போன்ற உயர் பூச்சு வலுவான வெளிப்பாட்டிற்கு கருதப்படலாம்.

Q6. கால்வனிஸ் செய்வதற்கு முன் கோண எஃகு வெட்டி குத்த முடியுமா?

ஆம். நிலையான நீளம் வெட்டுதல், குத்துதல், துளையிடுதல் மற்றும் பிற புனைகதை வரைபடங்களின்படி கால்வனைஸ் செய்வதற்கு முன் முடிக்கப்படலாம்.

Q7. கால்வனேற்றப்பட்ட கோண எஃகு பற்றவைக்கப்பட்டால் என்ன நடக்கும்?

வெல்டிங் சூடான பகுதியைச் சுற்றியுள்ள துத்தநாக பூச்சுகளை நீக்குகிறது. வெல்டிங் செய்த பிறகு, பாதிக்கப்பட்ட பகுதியை பொருத்தமான துத்தநாகம் நிறைந்த பூச்சுடன் சுத்தம் செய்து சரிசெய்ய வேண்டும்.

Q8. PV கட்டமைப்புகளுக்கு கால்வனேற்றப்பட்ட கோண எஃகு பயன்படுத்த முடியுமா?

ஆம். தேர்ந்தெடுக்கப்பட்ட PV ஆதரவுகள், பிரேஸ்கள், ஃபிக்சிங் பிரேம்கள் மற்றும் துணை கட்டமைப்புகளுக்கு இது பயன்படுத்தப்படலாம். பிரிவு மற்றும் துத்தநாக பூச்சு திட்ட வடிவமைப்பு மற்றும் வெளிப்பாடு நிலைமைகளுடன் பொருந்த வேண்டும்.

Q9. Q235B அல்லது Q355B எது மிகவும் பொருத்தமானது?

Q235B பொதுவாக வழக்கமான கட்டமைப்பு மற்றும் ஆதரவு பயன்பாடுகளுக்குப் பயன்படுத்தப்படுகிறது. அதிக பொருள் வலிமை தேவைப்படும் இடத்தில் Q355B பயன்படுத்தப்படுகிறது. இறுதித் தேர்வு கட்டமைப்பு வடிவமைப்பைப் பின்பற்ற வேண்டும்.

Q10. என்ன தரமான ஆவணங்களை வழங்க முடியும்?

பொருள் சான்றிதழ்கள் மற்றும் கால்வனைசிங் ஆய்வு பதிவுகள் ஆர்டரின் படி வழங்கப்படலாம். தேவைப்படும்போது மூன்றாம் தரப்பு ஆய்வும் ஏற்பாடு செய்யப்படலாம்.
