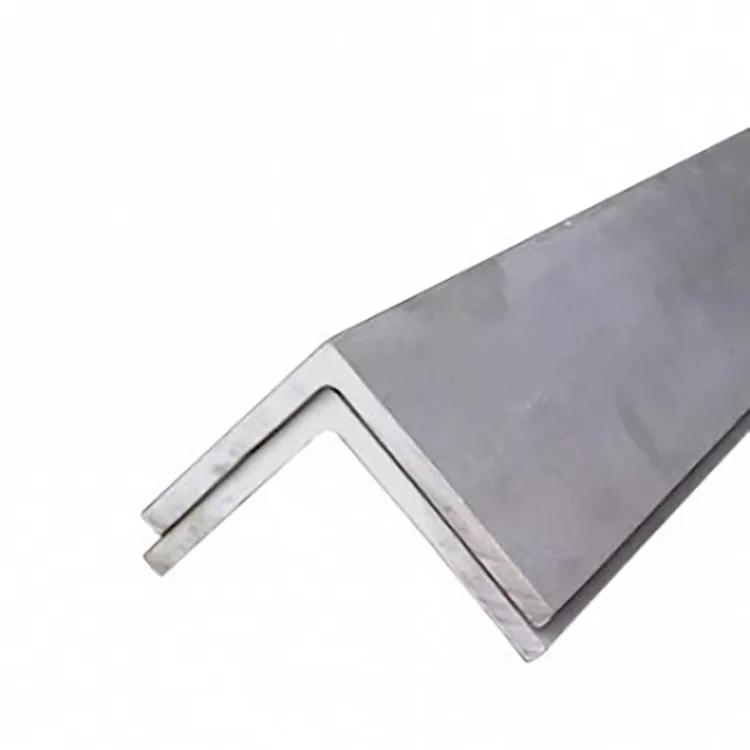

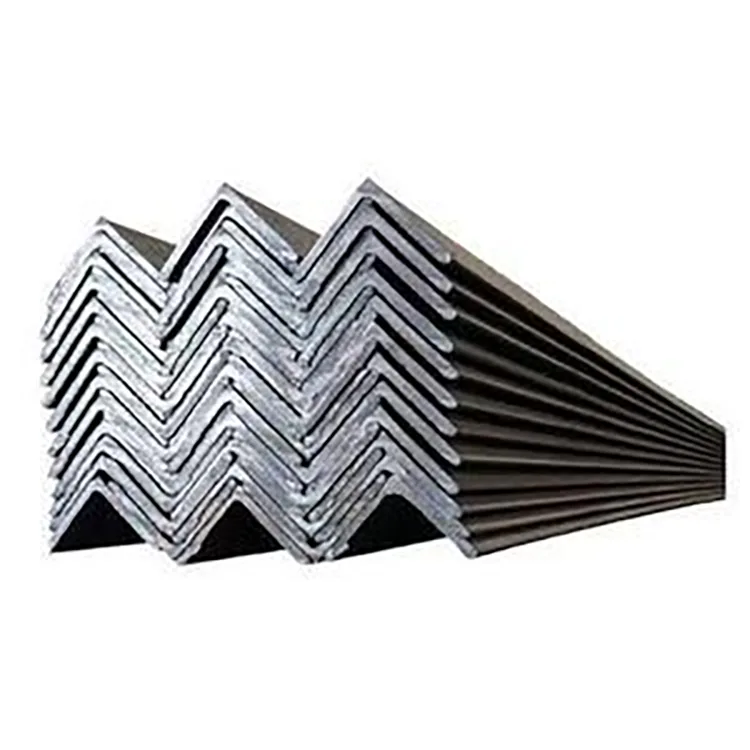

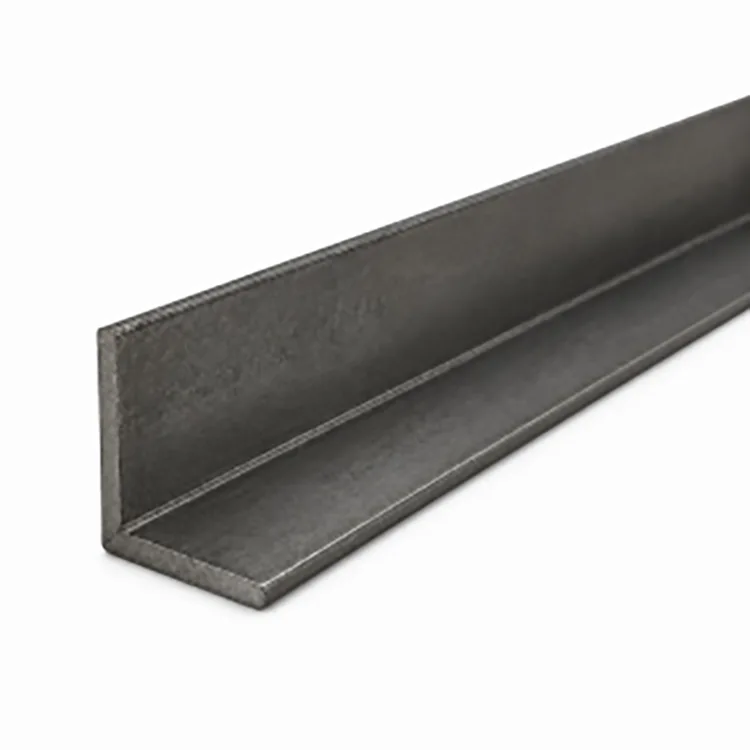

ஹாட்-ரோல்ட் ஸ்டீல் ஆங்கிள், ஆங்கிள் அயர்ன் என்றும் அழைக்கப்படுகிறது, இது எல்-வடிவ கட்டமைப்புப் பிரிவாகும், இது சூடான எஃகு பில்லட்டை உருட்டுவதன் மூலம் தயாரிக்கப்படுகிறது. இது Q235B மற்றும் Q355B முக்கிய ஸ்டீல் தரங்களாக சமமான மற்றும் சமமற்ற கட்டமைப்புகளில் கிடைக்கிறது.
90° பிரிவு வெல்டிங், போல்டிங், பிரேசிங், வலுவூட்டல் மற்றும் ஆதரவிற்காக இரண்டு செங்குத்தாக கால்களை வழங்குகிறது. தட்டையான பட்டையுடன் ஒப்பிடும்போது, கோணப் பிரிவு அதிக கட்டமைப்பு ஆழம் மற்றும் இரண்டு இணைப்பு மேற்பரப்புகளை வழங்குகிறது, இது ஒரு பரந்த அளவிலான புனையப்பட்ட எஃகு கூறுகளுக்கு ஏற்றதாக அமைகிறது.
| பொருள் | விவரக்குறிப்பு |
| தயாரிப்பு | ஹாட்-ரோல்ட் ஸ்டீல் ஆங்கிள் |
| எஃகு தரம் | Q235B, Q355B |
| சுயவிவரம் | சம கோணம், சம கோணம் |
| சம கோண வரம்பு | 20×20-200×200 மிமீ |
| சமமற்ற கோண வரம்பு | 32×20–160×100 மிமீ |
| தடிமன் | 2.5-24 மிமீ |
| நிலையான நீளம் | 6 மீ, 9 மீ, 12 மீ |
| தனிப்பயன் நீளம் | 1–18 மீ |
| மேற்பரப்பு | கருப்பு சூடான சுருட்டப்பட்ட |
| மேற்பரப்பு சிகிச்சை | கருப்பு, ஹாட் டிப் கால்வனேற்றப்பட்ட, எலக்ட்ரோகல்வனேற்றப்பட்ட, வர்ணம் பூசப்பட்டது |
| செயலாக்கம் | வெட்டுதல், துளையிடுதல், குத்துதல், வளைத்தல், வளைத்தல், அரைத்தல், நீக்குதல் |
| சீன தரநிலை | ஜிபி/டி 706-2016 |
| ஏற்றுமதி தரநிலைகள் | EN, ASTM, JIS மற்றும் பிற ஒப்புக்கொள்ளப்பட்ட விவரக்குறிப்புகள் |
| ஏற்றுமதி தரங்கள் | S235JR, S355JR, A36 திட்டத் தேவைகளுக்கு உட்பட்டது |
கிடைக்கக்கூடிய பரிமாணங்கள் மற்றும் கோட்பாட்டு எடைகள் தேர்ந்தெடுக்கப்பட்ட சமமான அல்லது சமமற்ற கோணத்தின் பெயரால் மாறுபடும். மேற்கோளுக்கு, திட்டத்திற்குத் தேவையான சரியான கால் பரிமாணங்களையும் தடிமனையும் குறிப்பிடவும்.
சம கோணம் ஒரே அகலத்தில் இரண்டு கால்களைக் கொண்டுள்ளது மற்றும் பொதுவாக இணைப்பு அல்லது சுமை ஏற்பாடு சமச்சீராக இருக்கும் இடத்தில் பயன்படுத்தப்படுகிறது. இது பிரேஸ்கள், பிரேம்கள், ரேக்குகள், ஆதரவுகள் மற்றும் பொதுவான புனையப்பட்ட கட்டமைப்புகளுக்கு ஏற்றது.
சமமான கோணம் வெவ்வேறு கால் அகலங்களைக் கொண்டுள்ளது. ஒரு இணைப்பு மேற்பரப்புக்கு அதிக தாங்கி அல்லது இணைக்கும் பகுதி தேவைப்படும் போது இது பயனுள்ளதாக இருக்கும், மற்ற கால் ஒரு குறுகிய இடத்திற்கு பொருந்தும்.
பொறிக்கப்பட்ட ஆர்டர்களுக்கு, "பெரிய கோண எஃகு" போன்ற பொதுவான விளக்கத்தை விட சரியான பிரிவு பதவி மிகவும் பயனுள்ளதாக இருக்கும்.
Q235B பொதுவாக பொதுவான கட்டமைப்பு உருவாக்கம், உபகரண பிரேம்கள், ஆதரவுகள், பாதுகாப்புத் தண்டவாளங்கள் மற்றும் தேர்ந்தெடுக்கப்பட்ட பிரிவில் குறிப்பிட்ட வடிவமைப்பு வலிமையை சந்திக்கக்கூடிய பிற கூறுகளுக்குப் பயன்படுத்தப்படுகிறது.
Q355B அதிக குறிப்பிட்ட மகசூல் வலிமையை வழங்குகிறது மற்றும் வடிவமைப்பிற்கு அதிக பொருள் வலிமை தேவைப்படும் போது தேர்ந்தெடுக்கலாம். எஃகு தரம் பிரிவின் அளவு, தடிமன், சுமை மற்றும் இணைப்பு வடிவமைப்பு ஆகியவற்றுடன் ஒன்றாகக் கருதப்பட வேண்டும்.
எனவே, பொருத்தமான தரம் மற்றும் பிரிவு ஆகியவை தரத்தின் அடிப்படையில் தேர்ந்தெடுக்கப்படுவதற்குப் பதிலாக கட்டமைப்புக் கணக்கீட்டிற்கு எதிராக உறுதிப்படுத்தப்பட வேண்டும்.
அடிப்படை உற்பத்தி வழி:
எஃகு பில்லெட் → வெப்பமாக்கல் → கரடுமுரடான உருட்டல் → இடைநிலை உருட்டல் → முடித்தல் உருட்டுதல் → அளவு → நேராக்குதல் → வெட்டுதல் → ஆய்வு → தொகுத்தல்
எல்-வடிவப் பகுதி நேரடியாக உருட்டல் கடவுகள் மூலம் உருவாக்கப்பட்டது. உருட்டப்பட்ட பிறகு, முடிக்கப்பட்ட கோணமானது, சேமிப்பு அல்லது ஏற்றுமதிக்காக தொகுக்கப்படுவதற்கு முன், பரிமாணங்கள், நேரான தன்மை, நீளம் மற்றும் மேற்பரப்பு நிலை ஆகியவற்றை சரிபார்க்கிறது.
நிலையான கருப்பு மேற்பரப்பு சாதாரண சூடான-உருட்டல் அளவைக் கொண்டுள்ளது. இறுதி பயன்பாட்டைப் பொறுத்து, பொருள் பின்னர் வர்ணம் பூசப்படலாம், கால்வனேற்றப்படலாம் அல்லது வேறுவிதமாக சிகிச்சையளிக்கப்படலாம்.
சூடான உருட்டப்பட்ட கோணம் மற்றும் குளிர் வடிவ கோணம் வெவ்வேறு செயல்முறைகளால் உற்பத்தி செய்யப்படுகின்றன மற்றும் வெவ்வேறு கட்டமைப்பு தேவைகளுக்கு பயன்படுத்தப்படுகின்றன.
சூடான உருட்டப்பட்ட கோணம் சூடான பில்லெட்டிலிருந்து உருட்டப்படுகிறது மற்றும் பொதுவாக கட்டமைப்பு எஃகு வேலைகள், பிரேஸ்கள், ஆதரவுகள் மற்றும் உருட்டப்பட்ட பகுதி தேவைப்படும் புனையப்பட்ட கூறுகளுக்கு குறிப்பிடப்படுகிறது.
அறை வெப்பநிலையில் எஃகு துண்டுகளை வளைப்பதன் மூலம் குளிர் வடிவ கோணம் தயாரிக்கப்படுகிறது மற்றும் பொதுவாக மெல்லிய பொருள் ஏற்றுக்கொள்ளக்கூடிய இலகுவான பிரிவுகள் மற்றும் பயன்பாடுகளுடன் தொடர்புடையது.
ஒரு கட்டமைப்புத் திட்டத்திற்கு, பொருள் விலையின் அடிப்படையில் மட்டுமே மாற்றப்படுவதற்குப் பதிலாக, பொறியியல் வரைதல் மற்றும் பொருந்தக்கூடிய தரநிலையைப் பிரிவு பின்பற்ற வேண்டும்.
பிளாட் பட்டியில் ஒரு தட்டையான குறுக்குவெட்டு உள்ளது மற்றும் பொதுவாக தட்டுகள், பட்டைகள், வலுவூட்டல் கீற்றுகள் மற்றும் பிற தட்டையான கூறுகளுக்குப் பயன்படுத்தப்படுகிறது.
ஆங்கிள் எஃகு இரண்டு செங்குத்தாக கால்களைக் கொண்டுள்ளது, இது இரண்டு இணைப்பு மேற்பரப்புகளையும் வலது கோண சுயவிவரத்தையும் வழங்குகிறது. இது பிரேஸ்கள், மூலைகள், ஆதரவுகள் மற்றும் வலுவூட்டலுக்கு ஏற்றதாக அமைகிறது, அங்கு ஒரு தட்டையான பகுதி தேவையான வடிவவியலை வழங்காது.

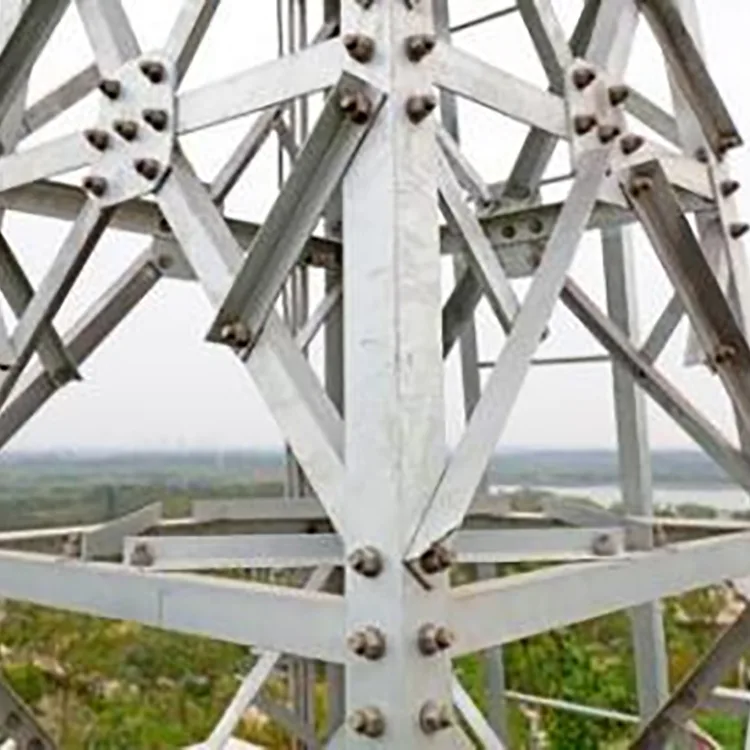

ஹாட்-ரோல்ட் ஸ்டீல் ஆங்கிள் கட்டிடம், தொழில்துறை மற்றும் உள்கட்டமைப்புத் தயாரிப்பில் பயன்படுத்தப்படுகிறது, அங்கு எல் வடிவ கட்டமைப்புப் பிரிவு தேவைப்படுகிறது.

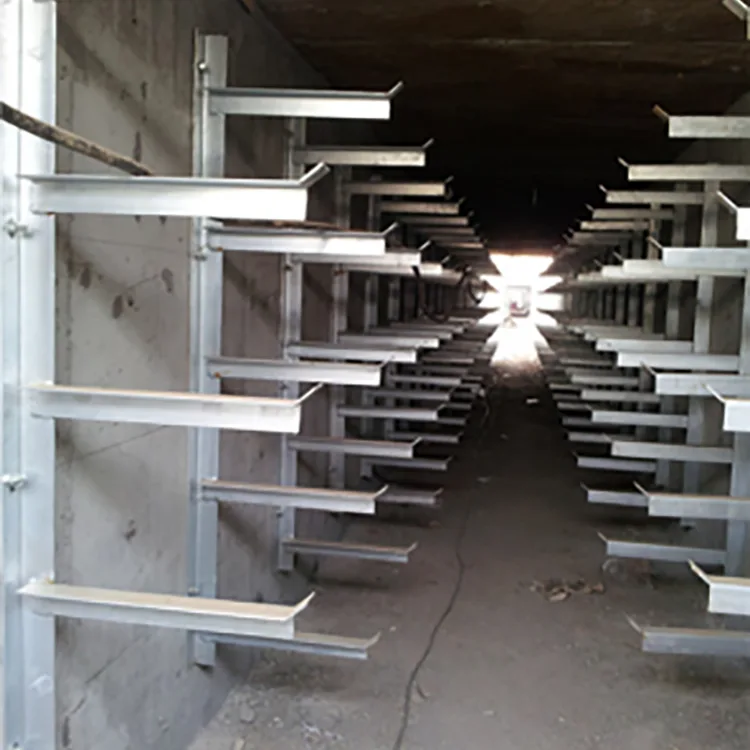

ஒளிமின்னழுத்த திட்டங்களில், பிரேஸ்கள், இணைப்பு உறுப்பினர்கள், வலுவூட்டல் மற்றும் தேர்ந்தெடுக்கப்பட்ட துணை ஆதரவு கூறுகளுக்கு கோண எஃகு பயன்படுத்தப்படலாம். தேவையான பிரிவு கணக்கிடப்பட்ட சுமை, இடைவெளி, இணைப்பு முறை மற்றும் நிறுவல் நிலைமைகளைப் பொறுத்தது.
வெளிப்புற வெளிப்பாட்டிற்கு, அரிப்பு பாதுகாப்பு எஃகு பகுதியுடன் சேர்ந்து குறிப்பிடப்பட வேண்டும். பிளாக் ஹாட்-ரோல்டு ஆங்கிளுக்கு ஒரு தனி பாதுகாப்பு பூச்சு தேவைப்படலாம், அதே சமயம் ஹாட் டிப் கால்வனேற்றப்பட்ட கோணம் வெளிப்படும் பயன்பாடுகளுக்கு துத்தநாக பூச்சு வழங்குகிறது.
விநியோகிக்கப்பட்ட ஒளிமின்னழுத்த திட்டங்களுக்கு, தேர்ந்தெடுக்கப்பட்ட ஆதரவு மற்றும் வலுவூட்டல் கூறுகளுக்கு 40×40 மிமீ மற்றும் 50×50 மிமீ ஹாட்-ரோல்ட் ஸ்டீல் ஆங்கிள் வழங்கப்பட்டது. இந்த பொருள் பின்னர் வெளிப்புற அரிப்பு பாதுகாப்புக்காக சிகிச்சையளிக்கப்பட்டது மற்றும் கூரை நிறுவல்களில் பயன்படுத்தப்பட்டது.
வழங்கப்பட்ட திட்டப் பதிவின்படி, கால்வனேற்றப்பட்ட பதிப்பைப் பயன்படுத்தும் கட்டமைப்புகள் ஐந்து வருட செயல்பாட்டிற்குப் பிறகு பரவலான துருப்பிடித்தல் அல்லது சிதைப்பது இல்லை.
ஹாட்-ரோல்ட் ஸ்டீல் ஆங்கிள் தரமான நேரான ஸ்டாக்காக வழங்கப்படலாம் அல்லது திட்ட வரைபடத்தின்படி டெலிவரிக்கு முன் செயலாக்கப்படும்.
கால்வனேற்றம் தேவைப்படும்போது, முக்கிய வெட்டு, துளையிடுதல் மற்றும் புனையமைப்பு வேலைகள் பொதுவாக ஹாட்-டிப் கால்வனைசிங் செய்வதற்கு முன் முடிக்கப்படும். இது புனையப்பட்ட பிறகு தேவைப்படும் பூச்சு பழுதுபார்க்கும் அளவைக் குறைக்கிறது.
பிளாக் ஹாட்-ரோல்ட் ஸ்டீல் ஆங்கிள் அரிப்பு-பாதுகாப்பு பூச்சு இல்லாமல் வழங்கப்படுகிறது மற்றும் திட்ட சூழல் மற்றும் பூச்சு அமைப்பு அனுமதிக்கும் இடத்தில் நேரடியாகப் பயன்படுத்தலாம்.
வெளிப்புற அல்லது ஈரப்பதமான சூழல்களுக்கு, தேவையான சேவை நிலைமைகளுக்கு ஏற்ப ஓவியம் அல்லது ஹாட் டிப் கால்வனைசிங் குறிப்பிடப்படலாம். எஃகு தரம் மற்றும் பிரிவின் அளவு ஆகியவற்றுடன் மேற்பரப்பு-சிகிச்சை தேவைகள் கொள்முதல் விவரக்குறிப்பில் சேர்க்கப்பட வேண்டும்.
பொருள் ஆய்வு முடிக்கப்பட்ட தயாரிப்பு ஆய்வுக்கு முன் குறிப்பிடப்பட்ட எஃகு தரம் மற்றும் பகுதியை உள்ளடக்கியது.
முக்கிய பரிமாண சோதனைகளில் கால் பரிமாணங்கள், தடிமன், நேரான தன்மை மற்றும் நீளம் ஆகியவை அடங்கும். விரிசல்கள், லேமினேஷன்கள் மற்றும் குறிப்பிடத்தக்க சிதைவுகள் ஆகியவற்றிற்கு குறிப்பிட்ட கவனம் தேவைப்படுகிறது, ஏனெனில் அவை புனைகதை மற்றும் கட்டமைப்பு பயன்பாட்டை பாதிக்கலாம்.
திட்ட ஆர்டர்களுக்கு, பொருள் சான்றிதழ்கள் மற்றும் ஆய்வு பதிவுகள் ஒப்புக் கொள்ளப்பட்ட தேவைகளுக்கு ஏற்ப வழங்கப்படலாம். குறிப்பிடப்படும் போது மூன்றாம் தரப்பு ஆய்வும் ஏற்பாடு செய்யப்படலாம்.
Tianjin Daqiuzhuang இல் உள்ள எங்கள் சப்ளை செயின், வெட்டுதல், துளையிடுதல், வளைத்தல், கால்வனிசிங் மற்றும் ஏற்றுமதி தளவாடங்கள் ஆகியவற்றுடன் ஹாட்-ரோல்ட் ஸ்டீல் ஆங்கிள் ஆதாரத்தை ஆதரிக்கிறது.
Q235B மற்றும் Q355B கிடைக்கின்றன, S235JR, S355JR மற்றும் A36 போன்ற ஏற்றுமதி தரங்களுடன் தேவையான விவரக்குறிப்பு, இயந்திர பண்புகள் மற்றும் சான்றிதழுக்கு உட்பட்டது.
நிலையான மற்றும் திட்ட-குறிப்பிட்ட நீளங்களை ஏற்பாடு செய்யலாம், மேலும் ஏற்றுமதிக்கு முன் ஒப்புக்கொள்ளப்பட்ட செயலாக்கத்தை முடிக்க முடியும். பொருள் சான்றிதழ்கள், ஆய்வு பதிவுகள் மற்றும் மூன்றாம் தரப்பு ஆய்வு ஆகியவை ஆர்டர் தேவைகளுக்கு ஏற்ப ஒருங்கிணைக்கப்படலாம்.
ஏற்றுமதி ஏற்றுமதிகளுக்கு, தொகுக்கப்பட்ட பேக்கிங், கொள்கலன் ஏற்றுதல் மற்றும் ஆவணங்களை தியான்ஜின் விநியோக மற்றும் தளவாட நெட்வொர்க் மூலம் ஏற்பாடு செய்யலாம்.
சம கோணத்தில் ஒரே அகலத்தில் இரண்டு கால்கள் உள்ளன. சமமான கோணம் வெவ்வேறு கால் அகலங்களைக் கொண்டுள்ளது மற்றும் இரண்டு இணைப்பு மேற்பரப்புகளுக்கு வெவ்வேறு பரிமாணங்கள் தேவைப்படும் இடத்தில் பயன்படுத்தப்படுகிறது.
சம கோணங்கள் தோராயமாக 20×20 மிமீ முதல் 200×200 மிமீ வரை கிடைக்கின்றன, அதே சமயம் சமமற்ற கோணங்கள் தோராயமாக 32×20 மிமீ முதல் 160×100 மிமீ வரை, தடிமன் 2.5–24 மிமீ வரை இருக்கும்.
ஆம். தேவையான பிரிவு, திட்ட விவரக்குறிப்பு மற்றும் பொருந்தக்கூடிய தரத்தின்படி இரண்டு தரங்களும் வழங்கப்படலாம்.
தேவையான இரசாயன கலவை, இயந்திர பண்புகள், பொருந்தக்கூடிய தரநிலை மற்றும் சான்றிதழ் ஆகியவற்றிற்கு உட்பட்டு, ஏற்றுமதி ஆர்டர்களுக்கு இந்த தரங்கள் விவாதிக்கப்படலாம்.
ஆம். நிலையான நீள வெட்டு, துளையிடுதல், குத்துதல், வளைத்தல், வளைத்தல், அரைத்தல் மற்றும் பிற ஒப்புக்கொள்ளப்பட்ட புனைகதைகளை ஏற்பாடு செய்யலாம்.
ஆம். வெளிப்புற அல்லது ஈரப்பதமான சேவைக்கு அரிப்பு பாதுகாப்பு தேவைப்படும் போது ஹாட்-டிப் கால்வனைசிங் ஏற்பாடு செய்யப்படலாம்.
ஆம், பொருத்தமான அரிப்பு-பாதுகாப்பு அமைப்பு பயன்படுத்தப்படும் போது. சிகிச்சையளிக்கப்படாத கருப்பு எஃகு ஈரப்பதம் மற்றும் வானிலைக்கு தொடர்ந்து வெளிப்படும் போது அரிக்கும்.
அவை வெவ்வேறு தயாரிப்புகள் மற்றும் எஃகு தரம், பிரிவு வடிவியல், தடிமன், உற்பத்தித் தரநிலை மற்றும் கட்டமைப்புத் தேவைகளுக்கு ஏற்ப தேர்ந்தெடுக்கப்பட வேண்டும்.
கோண வகை, கால் பரிமாணங்கள், தடிமன், எஃகு தரம், நீளம், அளவு, செயலாக்கத் தேவைகள் மற்றும் மேற்பரப்பு-சிகிச்சை தேவைகள் ஆகியவற்றை வழங்கவும்.
குறிப்பிட்ட கால் பரிமாணங்கள், தடிமன் மற்றும் பொருந்தக்கூடிய சகிப்புத்தன்மையை உறுதிசெய்து, திட்ட ஆர்டர்களுக்கான பொருள் மற்றும் ஆய்வு ஆவணங்களைக் கோரவும்.
ஆம். நிலையான நீளம் 6 மீ, 9 மீ மற்றும் 12 மீ ஆகும், திட்ட-குறிப்பிட்ட நீளம் சுமார் 1-18 மீ வரை வரிசையின் படி கிடைக்கும்.
ஆம். பிரேஸ்கள், இணைப்பு உறுப்பினர்கள், வலுவூட்டல் மற்றும் தேர்ந்தெடுக்கப்பட்ட ஆதரவு கூறுகளுக்கு இது பயன்படுத்தப்படலாம். கட்டமைப்பு வடிவமைப்பு மற்றும் தள சூழலுக்கு ஏற்ப பிரிவு மற்றும் அரிப்பு-பாதுகாப்பு அமைப்பு தேர்ந்தெடுக்கப்பட வேண்டும்.
