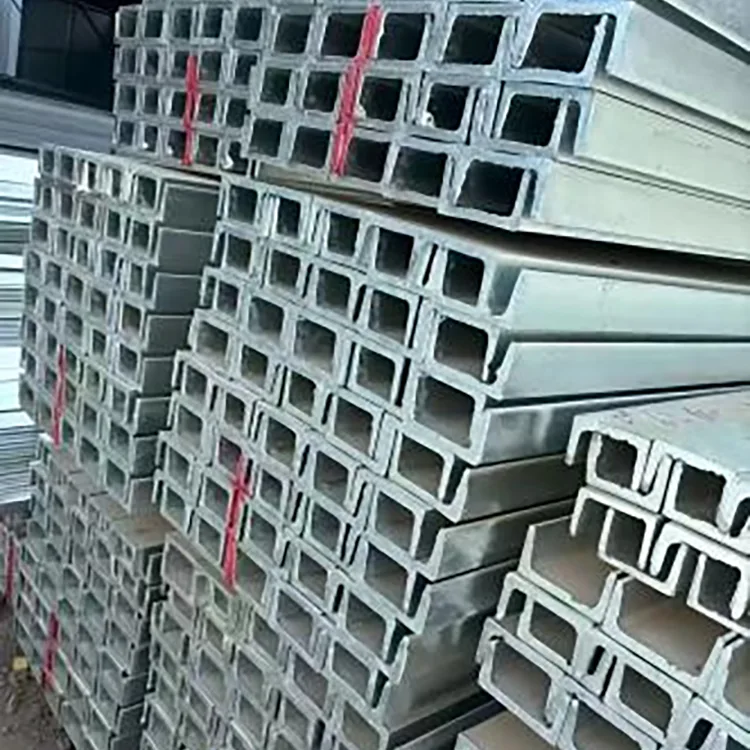

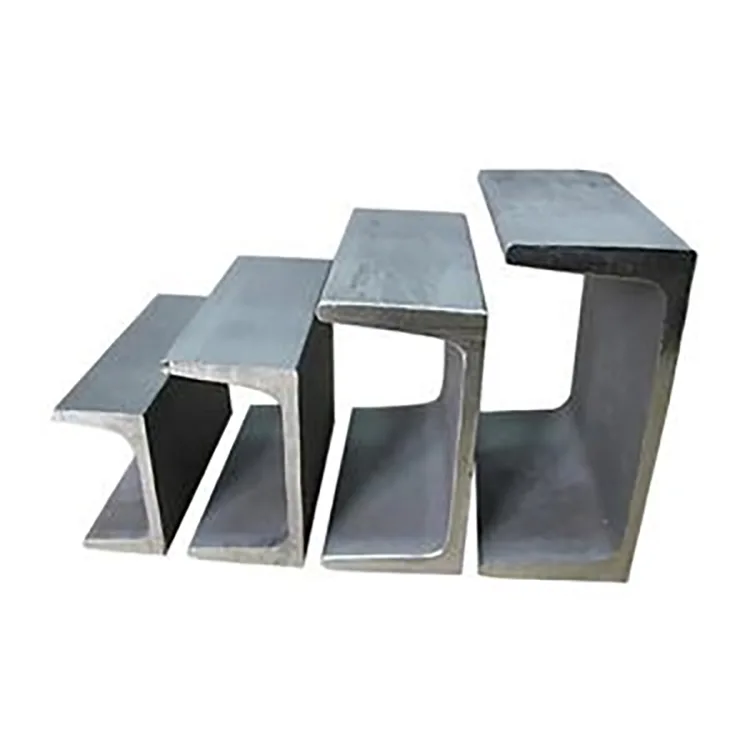

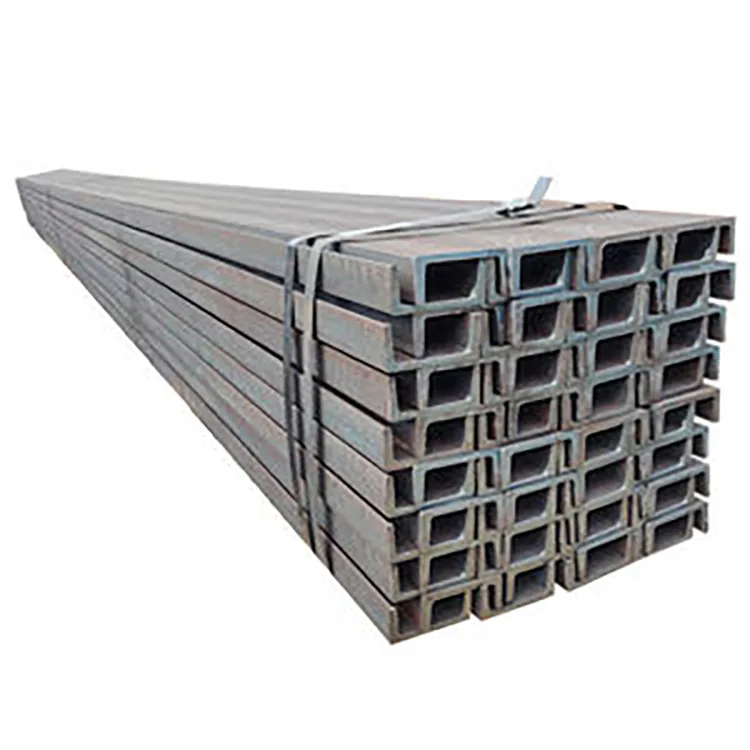

ஹாட்-டிப் கால்வனேற்றப்பட்ட ஸ்டீல் சேனல் என்பது ஒரு வலை மற்றும் இரண்டு விளிம்புகளுடன் கூடிய சூடான-உருட்டப்பட்ட U-வடிவ எஃகுப் பிரிவாகும். பட்டியலிடப்பட்ட அளவுகளில் 6#, 8#, 10#, 12#, 14#a மற்றும் 16#a ஆகியவை அடங்கும், Q235B மற்றும் Q355B ஆகியவை உள்ளன. சேனல் செயலாக்கப்பட்டு, வெளிப்புற மற்றும் அரிப்பு-பாதிப்பு பயன்பாடுகளுக்காக ஹாட் டிப் கால்வனேற்றப்பட்டது.
திறந்த U- வடிவ பிரிவு அடைப்புக்குறிகள், போல்ட்கள், பிரேஸ்கள் மற்றும் உபகரண ஆதரவுகளுக்கான நடைமுறை இணைப்பு மேற்பரப்பை வழங்குகிறது. கால்வனேற்றப்பட்ட பூச்சு எஃகு மேற்பரப்பை வளிமண்டல அரிப்பிலிருந்து பாதுகாக்கிறது.
| சேனல் அளவு | வலை × ஃபிளேன்ஜ் × வலை தடிமன் (மிமீ) | கோட்பாட்டு எடை (கிலோ/மீ) | நிலையான நீளம் |
| 6# | 60 × 37 × 4.8 | 6.928 | 6 மீ / 9 மீ / 12 மீ |
| 8# | 80 × 43 × 5.0 | 8.045 | 6 மீ / 9 மீ / 12 மீ |
| 10# | 100 × 48 × 5.3 | 10.007 | 6 மீ / 9 மீ / 12 மீ |
| 12# | 120 × 53 × 5.5 | 12.059 | 6 மீ / 9 மீ / 12 மீ |
| 14#அ | 140 × 58 × 6.0 | 14.535 | 6 மீ / 9 மீ / 12 மீ |
| 16#அ | 160 × 63 × 6.5 | 17.241 | 6 மீ / 9 மீ / 12 மீ |
மற்ற a/b சேனல் பிரிவுகள் வரைபடங்கள் மற்றும் திட்டத் தேவைகளுக்கு ஏற்ப வழங்கப்படலாம். நிலையான நீள வெட்டுதல், குத்துதல், துளையிடுதல், வளைத்தல் மற்றும் பிற ஒப்புக்கொள்ளப்பட்ட செயலாக்கம் ஆகியவை கிடைக்கின்றன.
Q235Bபொதுவாக ஆதரவு பிரேம்கள், உபகரண ஆதரவுகள், கிடங்கு கட்டமைப்புகள், காவலாளிகள் மற்றும் பொது எஃகு உற்பத்திக்கு பயன்படுத்தப்படுகிறது.
Q355Bஅதிக பொருள் வலிமையை வழங்குகிறது மற்றும் அதிக சுமைகள், பெரிய இடைவெளிகள் மற்றும் அதிக தேவைப்படும் கட்டமைப்பு பயன்பாடுகளுக்கு குறிப்பிடலாம்.
பொருள் தரம் மற்றும் சேனல் அளவு ஆகியவை இடைவெளி, சுமை, ஆதரவு இடைவெளி மற்றும் கட்டமைப்பு கணக்கீடு ஆகியவற்றுடன் ஒன்றாக தேர்ந்தெடுக்கப்பட வேண்டும்.
| தேவை | பூச்சு தடிமன் |
| சராசரி துத்தநாக பூச்சு | ≥85 μm |
| உள்ளூர் குறைந்தபட்சம் | ≥65 μm |
| வெட்டு முனை | ≥45 μm |
| கடுமையான அரிப்பு விருப்பம் | ≥100 μm |
கடலோர, இரசாயன அல்லது பிற அதிக அரிக்கும் சூழல்களுக்கு, திட்டத் தேவைகளுக்கு ஏற்ப தடிமனான துத்தநாக பூச்சு குறிப்பிடப்படலாம்.
வாங்குவதற்கு, பூச்சு தேவை எஃகு தரம், சேனல் அளவு மற்றும் நீளம் ஆகியவற்றுடன் ஒன்றாகக் கூறப்பட வேண்டும், எடுத்துக்காட்டாக:Q355B / 12# / ஹாட்-டிப் கால்வனேற்றப்பட்ட / சராசரி துத்தநாகம் ≥85 μm / 6 மீ.
சேனல் முதலில் தயாரிக்கப்பட்டு தேவையான வெட்டு மற்றும் இயந்திர செயலாக்கத்திற்குப் பிறகு கால்வனேற்றப்படுகிறது.
சூடான-உருட்டப்பட்ட சேனல் எஃகு → அளவு மற்றும் நேராக்குதல் → வெட்டுதல் / செயலாக்குதல் → டிக்ரீசிங் → ஊறுகாய் → ஃப்ளக்சிங் → உலர்த்துதல் → ஹாட்-டிப் கால்வனைசிங் → குளிர்வித்தல் → செயலற்ற தன்மை → துத்தநாக பூச்சு இறுதி ஆய்வு →.
துத்தநாகக் குளியல் பொதுவாக 450 டிகிரி செல்சியஸ் வெப்பநிலையில் பராமரிக்கப்படுகிறது. தயாரிக்கப்பட்ட எஃகு மேற்பரப்புக்கும் உருகிய துத்தநாகத்திற்கும் இடையிலான எதிர்வினை மூலம் துத்தநாக பூச்சு உருவாகிறது.
| விண்ணப்பம் | வழக்கமான பயன்பாடு |
| எஃகு கட்டிடங்கள் | ஆதரவு சட்டங்கள், தளங்கள் மற்றும் இரண்டாம் நிலை கட்டமைப்புகள் |
| திரைச் சுவர்கள் | முக்கிய மற்றும் இரண்டாம் நிலை ஆதரவு உறுப்பினர்கள் |
| சூரிய சக்தி | தரை PV ஆதரவுகள், தளங்கள் மற்றும் உபகரணங்கள் சட்டங்கள் |
| நகராட்சி பணிகள் | காவலர் தளங்கள், விளக்கு ஆதரவுகள் மற்றும் வெளிப்புற கட்டமைப்புகள் |
| சக்தி மற்றும் தகவல் தொடர்பு | கேபிள் ஆதரவுகள், அடைப்புக்குறிகள் மற்றும் உபகரணங்கள் பிரேம்கள் |
| விவசாயம் | கிரீன்ஹவுஸ் பிரேம்கள் மற்றும் உபகரணங்கள் ஆதரவு |
| தொழில்துறை தாவரங்கள் | உபகரணங்கள் ரேக்குகள், கழிவு நீர் ஆதரவுகள் மற்றும் வெளிப்புற கட்டமைப்புகள் |
| கிடங்குகள் | கட்டமைப்பு சட்டங்கள், தளங்கள் மற்றும் ஆதரவு அமைப்புகள் |
நிலையான-நீள வெட்டு, குத்துதல் மற்றும் துளையிடுதல் ஆகியவை பொதுவாக கால்வனேற்றத்திற்கு முன் முடிக்கப்படலாம், இதனால் பதப்படுத்தப்பட்ட உறுப்பினர் புனையப்பட்ட பிறகு துத்தநாக பாதுகாப்பைப் பெறுவார்.
பிரசவத்திற்குப் பிறகு கால்வனேற்றப்பட்ட சேனல் வெட்டப்பட்டாலோ அல்லது துளையிடப்பட்டாலோ, வெளிப்படும் எஃகு பொருத்தமான துத்தநாகம் நிறைந்த பூச்சுடன் சுத்தம் செய்யப்பட்டு சரிசெய்யப்பட வேண்டும். வெல்டிங் சூடான பகுதியிலிருந்து துத்தநாகத்தை நீக்குகிறது மற்றும் வெல்டிங்கிற்குப் பிறகு துத்தநாகம் நிறைந்த பழுது தேவைப்படுகிறது.
ஆய்வு பின்வரும் பொருட்களை உள்ளடக்கியது:
ப்ராஜெக்ட் ஆர்டர்களுக்கு மெட்டீரியல் சான்றிதழ்கள் மற்றும் கால்வனிசிங் ஆய்வு பதிவுகளை வழங்கலாம். தேவைப்படும்போது மூன்றாம் தரப்பு ஆய்வும் ஏற்பாடு செய்யப்படலாம்.
பிளாக் சேனல் ஸ்டீலில் துத்தநாக அரிப்பு-பாதுகாப்பு அடுக்கு இல்லை மற்றும் பொதுவாக வெளிப்புற பயன்பாட்டிற்கு ஓவியம் அல்லது மற்றொரு பாதுகாப்பு பூச்சு தேவைப்படுகிறது. ஹாட்-டிப் கால்வனேற்றப்பட்ட சேனல் எஃகு தொழிற்சாலை செயலாக்கத்தின் போது அதன் துத்தநாக பூச்சுகளைப் பெறுகிறது, பிரசவத்திற்குப் பிறகு ஒரு தனி முழு-மேற்பரப்பு ஓவியம் செயல்முறையின் தேவையை நீக்குகிறது.
உலர்ந்த உட்புற கட்டமைப்புகளுக்கு, திட்ட விவரக்குறிப்பால் அனுமதிக்கப்படும் போது கருப்பு சேனல் போதுமானதாக இருக்கலாம். வெளிப்புற அல்லது ஈரப்பதம் வெளிப்படும் கட்டமைப்புகளுக்கு, தேவையான அரிப்பு-பாதுகாப்பு அமைப்பு கட்டமைப்பு பிரிவுடன் ஒன்றாக குறிப்பிடப்பட வேண்டும்.
தனிப்பயன் ஆர்டர்களில் நிலையான நீள வெட்டு, குத்துதல், துளையிடுதல், வளைத்தல், சாய்த்தல், அரைத்தல் மற்றும் வரைபடங்களின்படி பிற செயலாக்கம் ஆகியவை அடங்கும்.

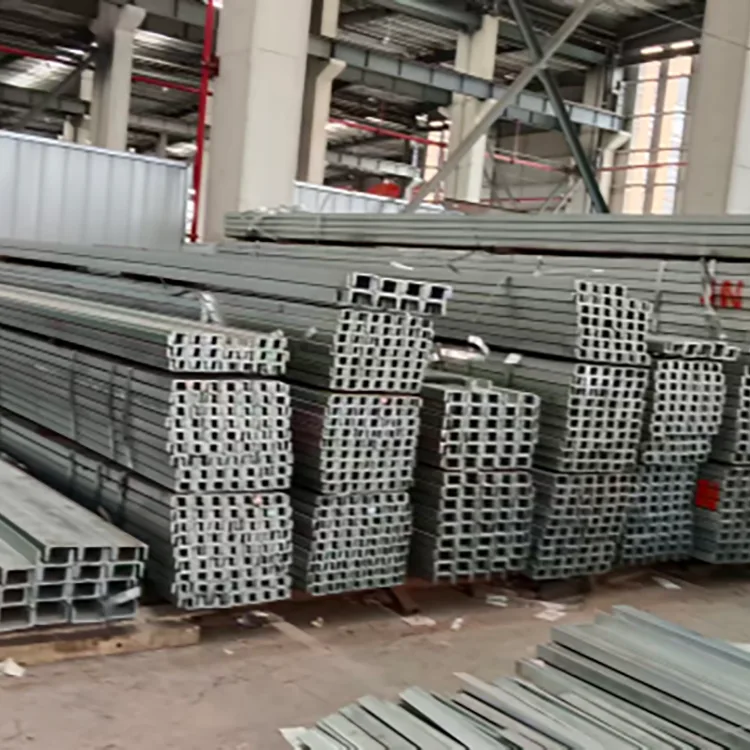

ஏற்றுமதி ஆர்டர்களுக்கு, கால்வாய் எஃகு தொகுக்கப்பட்டு கடல் போக்குவரத்துக்கு வலுவூட்டப்படும். கையாளுதல் சேதம் மற்றும் வெள்ளை-துரு ஆபத்தை குறைக்க, ஈரப்பதம்-எதிர்ப்பு பாதுகாப்பை ஏற்றுமதி மற்றும் சேமிப்பின் போது பயன்படுத்தலாம்.
Tianjin Daqiuzhuang இலிருந்து ரோங்ஹெங் எஃகு தயாரிப்புகளை வழங்குகிறது மற்றும் நிலையான நீள வெட்டு மற்றும் திட்ட-குறிப்பிட்ட புனைகதை ஆகியவற்றுடன் நிலையான சேனல் அளவுகளை இணைக்க முடியும்.
பொதுவான பட்டியலிடப்பட்ட அளவுகள் 6#, 8#, 10#, 12#, 14#a மற்றும் 16#a. மற்ற a/b பிரிவுகள் வரைபடங்கள் மற்றும் தேவைகளுக்கு ஏற்ப விவாதிக்கப்படலாம்.
நிலையான நீளம் 6 மீ, 9 மீ மற்றும் 12 மீ. ஆர்டர் தேவைகளுக்கு ஏற்ப நிலையான நீளங்கள் வழங்கப்படலாம்.
Q235B பொதுவாக வழக்கமான கட்டமைப்பு புனையலுக்கு பயன்படுத்தப்படுகிறது. Q355B அதிக பொருள் வலிமையைக் கொண்டுள்ளது மற்றும் கட்டமைப்புக் கணக்கீட்டிற்கு அதிக வலிமை தரம் தேவைப்படும் இடத்தில் பயன்படுத்தப்படுகிறது.
நிலையான தேவை ≥85 μm இன் சராசரி துத்தநாக பூச்சு, உள்ளூர் குறைந்தபட்சம் ≥65 μm மற்றும் கட்-எண்ட் பூச்சு ≥45 μm என குறிப்பிடலாம். ≥100 μm பூச்சுகள் கனமான அரிப்பு வெளிப்பாட்டிற்கு குறிப்பிடப்படலாம்.
ஆம். நிலையான நீளம் வெட்டுதல், குத்துதல் மற்றும் துளையிடுதல் ஆகியவற்றை வரைபடங்களின்படி கால்வனிஸ் செய்வதற்கு முன் ஏற்பாடு செய்யலாம். பிந்தைய கால்வனைசிங் வெட்டு அல்லது வெல்டிங் பாதிக்கப்பட்ட பகுதியில் துத்தநாகம் நிறைந்த பழுது தேவைப்படுகிறது.
ஆம். எஃகு ஈரப்பதம் அல்லது வளிமண்டல அரிப்புக்கு வெளிப்படும் பயன்பாடுகளுக்காக இது வடிவமைக்கப்பட்டுள்ளது. துத்தநாக பூச்சு தேவை உண்மையான சூழலுக்கு ஏற்ப தேர்ந்தெடுக்கப்பட வேண்டும்.
ஆம். பட்டியலிடப்பட்ட பயன்பாடுகளில் தரையில் பொருத்தப்பட்ட PV ஆதரவுகள், தளங்கள் மற்றும் உபகரண சட்டங்கள் ஆகியவை அடங்கும். சேனல் அளவு, எஃகு தரம் மற்றும் துத்தநாக பூச்சு ஆகியவை திட்டத்தின் கட்டமைப்பு மற்றும் சுற்றுச்சூழல் தேவைகளுக்கு ஏற்ப குறிப்பிடப்பட வேண்டும்.
மெட்டீரியல் சான்றிதழ்கள், கேல்வனிசிங் ஆய்வு பதிவுகள் மற்றும் பிற ஒப்புக்கொள்ளப்பட்ட தர ஆவணங்கள் வழங்கப்படலாம். தேவைப்படும் போது மூன்றாம் தரப்பு ஆய்வும் ஒருங்கிணைக்கப்படலாம்.
