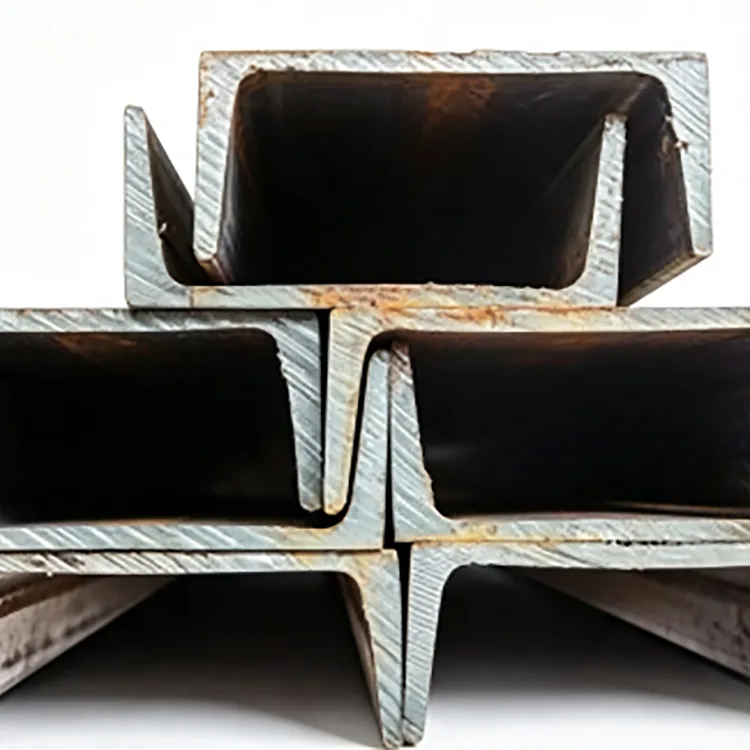

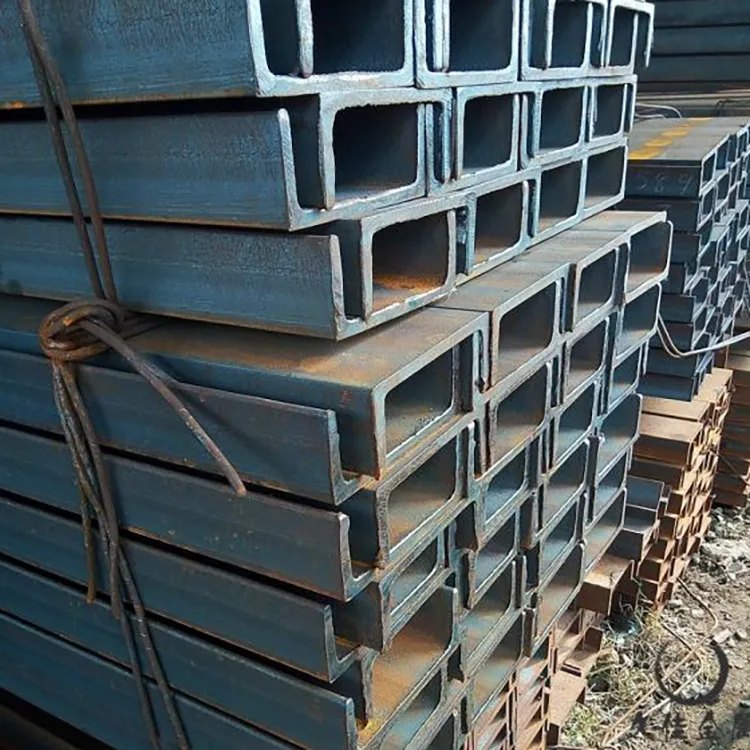

ஹாட்-ரோல்டு ஸ்டீல் சேனல் என்பது ஒரு திறந்த கட்டமைப்பு எஃகுப் பகுதியாகும், இது ஒரு வலை மற்றும் இரண்டு விளிம்புகள் U சுயவிவரத்தை உருவாக்குகிறது. இது பிளாட் ஸ்ட்ரிப் அல்லது வெல்டிங் தனித்தனி தட்டுகளை வளைப்பதை விட சூடான உருட்டல் எஃகு பில்லட்டுகளால் தயாரிக்கப்படுகிறது.
உருட்டப்பட்ட U- வடிவ பிரிவு கட்டமைப்பு ஆழத்திற்கான வலை மற்றும் தட்டுகள், அடைப்புக்குறிகள் மற்றும் பிற கூறுகளை இணைப்பதற்கான விளிம்புகளை வழங்குகிறது. இது பொதுவாக கட்டமைப்பு ஆதரவுகள், உபகரணங்கள் தளங்கள், சட்டங்கள், பிரேஸ்கள் மற்றும் புனையப்பட்ட எஃகு வேலைக்காகப் பயன்படுத்தப்படுகிறது.
ரோங்ஹெங் Q235B மற்றும் Q355B ஹாட்-ரோல்டு ஸ்டீல் சேனலை 5# முதல் 40# வரை வழக்கமான பிரிவுகளில் வழங்குகிறது, நிலையான நீளம் 6 மீ, 9 மீ மற்றும் 12 மீ. திட்ட ஆர்டர்களுக்கு தனிப்பயன் வெட்டுதல் மற்றும் ஒப்புக்கொள்ளப்பட்ட புனைகதை ஆகியவை கிடைக்கின்றன.
| அளவு | உயரம் (மிமீ) | கால் அகலம் (மிமீ) | வலை தடிமன் (மிமீ) | எடை (கிலோ/மீ) | தரம் | நீளம் (மீ) |
|---|---|---|---|---|---|---|
| 5# | 50 | 37 | 4.5 | 5.44 | Q235B / Q355B | 6 / 9 / 12 |
| 8# | 80 | 43 | 5.0 | 8.04 | Q235B / Q355B | 6 / 9 / 12 |
| 10# | 100 | 48 | 5.3 | 10.00 | Q235B / Q355B | 6 / 9 / 12 |
| 12# | 120 | 53 | 5.5 | 12.06 | Q235B / Q355B | 6 / 9 / 12 |
| 14# | 140 | 58 | 6.0 | 14.53 | Q235B / Q355B | 6 / 9 / 12 |
| 16# | 160 | 63 | 6.5 | 17.24 | Q235B / Q355B | 6 / 9 / 12 |
| 20# | 200 | 73 | 7.0 | 22.63 | Q235B / Q355B | 6 / 9 / 12 |
| 25# | 250 | 78 | 7.5 | 27.41 | Q235B / Q355B | 6 / 9 / 12 |
வழக்கமான விநியோக வரம்பு 5#–40# ஐ உள்ளடக்கியது. திட்ட-குறிப்பிட்ட தேவைகளுக்கு மற்ற பிரிவுகள் விவாதிக்கப்படலாம்.
Q235Bபொதுவான கட்டமைப்பு புனையமைப்பு, உபகரண ஆதரவுகள், பாதுகாப்புக் கம்பிகள், சட்டங்கள் மற்றும் பிற வழக்கமான எஃகு வேலைகளுக்குப் பொதுவாகப் பயன்படுத்தப்படுகிறது.
Q355Bஅதிக குறிப்பிடப்பட்ட மகசூல் வலிமையை வழங்குகிறது மற்றும் கட்டமைப்பு வடிவமைப்பிற்கு அதிக பொருள் வலிமை தேவைப்படும் இடங்களில் தேர்ந்தெடுக்கப்படலாம், இதில் கனமான ஆதரவுகள் மற்றும் கோரும் உபகரணங்கள் அல்லது உள்கட்டமைப்பு பயன்பாடுகள் அடங்கும்.
எஃகு தரமானது சேனல் அளவு மற்றும் கட்டமைப்பு சுமை ஆகியவற்றுடன் ஒன்றாக தேர்ந்தெடுக்கப்பட வேண்டும். அதிக வலிமை கொண்ட தரமானது, குறைவான அளவுள்ள பகுதியை கட்டமைப்பு ரீதியாக போதுமானதாக மாற்றாது.
சேனல் நேரடியாக சூடான உருட்டல் மூலம் உருவாக்கப்பட்டது:
எஃகு பில்லெட் → வெப்பமாக்கல் → கரடுமுரடான உருட்டல் → இடைநிலை உருட்டல் → முடித்தல் உருட்டுதல் → அளவு → நேராக்குதல் → வெட்டுதல் → ஆய்வு → தொகுத்தல்
வலை, விளிம்பு அகலம் மற்றும் ஒட்டுமொத்த பிரிவின் பரிமாணங்களை படிப்படியாக நிறுவும் ரோல்களின் தொடர் வழியாக பில்லெட் செல்கிறது. உருட்டப்பட்ட பிறகு, சேனல் பரிமாணங்கள், நேரான தன்மை மற்றும் மேற்பரப்பு நிலைக்கு சரிபார்க்கப்படுகிறது.
பிரிவானது அளவு அல்லது எடையிலிருந்து மட்டும் தேர்ந்தெடுக்கப்படாமல், உண்மையான கட்டமைப்புத் தேவையிலிருந்து தேர்ந்தெடுக்கப்பட வேண்டும்.
கொள்முதலுக்கு, "ஹெவி சேனல் ஸ்டீல்" போன்ற பொதுவான விளக்கத்தை விட, கட்டமைப்பு வரைதல் அல்லது எஃகு அட்டவணையில் காட்டப்பட்டுள்ள சரியான பிரிவு எண் விரும்பத்தக்கது.
சூடான உருட்டப்பட்ட சேனல் மற்றும் குளிர்ந்த சேனல் ஆகியவை வெவ்வேறு செயல்முறைகளால் தயாரிக்கப்படுகின்றன, மேலும் அவை பெயரளவு உயரத்தால் மட்டுமே தேர்ந்தெடுக்கப்படக்கூடாது.
| பொருள் | ஹாட் ரோல்ட் சேனல் | குளிர் வடிவ சேனல் |
|---|---|---|
| உற்பத்தி | சூடான எஃகு பில்லட்டுகளிலிருந்து உருட்டப்பட்டது | வளைக்கும் எஃகு துண்டு மூலம் உருவாக்கப்பட்டது |
| வழக்கமான பயன்பாடு | கட்டமைப்பு மற்றும் கனமான புனைகதை | லைட் ஃப்ரேமிங் மற்றும் மெல்லிய பிரிவுகள் |
| பிரிவு | உருட்டப்பட்ட U- வடிவ பகுதி | குளிர்-வளைந்த சுயவிவரம் |
ஒரு வகையை மற்றொன்றிற்கு மாற்றுவதற்கு முன், பிரிவு வடிவியல், தடிமன் மற்றும் கணக்கிடப்பட்ட கட்டமைப்பு திறன் ஆகியவை சரிபார்க்கப்பட வேண்டும்.
ஹாட்-ரோல்டு ஸ்டீல் சேனல் மற்றும் ஐ பீம் இரண்டும் கட்டமைப்புப் பிரிவுகள், ஆனால் அவை வெவ்வேறு பிரிவுத் தேவைகளைப் பூர்த்தி செய்கின்றன.
I-வடிவ பகுதி தேவைப்படும் பீம் பயன்பாடுகளுக்கு ஒரு I கற்றை பொதுவாக தேர்ந்தெடுக்கப்படுகிறது. ஒரு சேனல் பெரும்பாலும் ஆதரவுகள், உபகரணத் தளங்கள், அடைப்புக்குறிகள் மற்றும் புனையப்பட்ட பிரேம்களுக்கு வசதியானது, ஏனெனில் கூறுகள் அதன் வலை மற்றும் விளிம்புகளுடன் இணைக்கப்படலாம்.
குறிப்பிட்ட கட்டமைப்புப் பிரிவானது திட்ட வரைபடத்தைப் பின்பற்ற வேண்டும், மாறாக மற்றொரு பகுதி எளிதாகக் கிடைக்கும்.
இது கட்டுமானம், தொழில்துறை தயாரிப்பு, இயந்திர ஆதரவு மற்றும் உள்கட்டமைப்பு திட்டங்களில் பயன்படுத்தப்படுகிறது.
இது நிலையான நேரான நீளமாக வழங்கப்படலாம் அல்லது திட்ட வரைபடங்களின்படி செயலாக்கப்படலாம்.
மீண்டும் மீண்டும் புனையப்படுவதற்கு, முன் வெட்டு மற்றும் இயந்திரப் பிரிவுகள் நிறுவல் தளத்தில் தயாரிப்பு வேலைகளை குறைக்கலாம்.
நிலையான தயாரிப்பு கறுப்பு சூடான-உருட்டப்பட்ட நிலையில் மில் அளவுடன் மற்றும் அரிப்பு-பாதுகாப்பு பூச்சு இல்லாமல் வழங்கப்படுகிறது. பயன்பாட்டைப் பொறுத்து, புனையப்பட்ட எஃகு பின்னர் வர்ணம் பூசப்படலாம், தூள் பூசப்படலாம் அல்லது ஹாட் டிப் கால்வனைஸ் செய்யலாம்.
ஹாட்-டிப் கால்வனைசிங் தேவைப்படும்போது, முக்கிய வெட்டு மற்றும் துளையிடும் வேலை பொதுவாக கால்வனைஸ் செய்வதற்கு முன் முடிக்கப்பட வேண்டும், இதனால் முடிக்கப்பட்ட கூறு குறிப்பிட்ட மேற்பரப்பு சிகிச்சையைப் பெறுகிறது.
தர ஆய்வு எஃகு தரம், பிரிவு பரிமாணங்கள், நேரான தன்மை, மேற்பரப்பு நிலை மற்றும் கண்டறியும் தன்மை ஆகியவற்றை உள்ளடக்கியது.
டார்க் மில் ஸ்கேல் என்பது ஹாட்-ரோல்டு எஃகின் இயல்பான அம்சம் மற்றும் செயலில் உள்ள சிவப்பு-பழுப்பு அரிப்பு அல்லது ஏற்றுக்கொள்ள முடியாத மேற்பரப்பு குறைபாடுகளிலிருந்து வேறுபடுத்தப்பட வேண்டும்.
பொருள் சான்றிதழ்கள் மற்றும் ஒப்புக்கொள்ளப்பட்ட ஆய்வு பதிவுகள் திட்ட ஆர்டர்களுடன் வழங்கப்படலாம். ஒப்பந்தத்தின்படி தேவைப்படும்போது மூன்றாம் தரப்பு ஆய்வும் ஏற்பாடு செய்யப்படலாம்.
கருப்பு சூடான-உருட்டப்பட்ட மேற்பரப்பு ஒரு அரிப்பு-பாதுகாப்பு அமைப்பு அல்ல.
உலர்ந்த உட்புற பயன்பாடுகளுக்கு, திட்ட விவரக்குறிப்பு அனுமதிக்கும் இடத்தில் சிகிச்சையளிக்கப்படாத சேனல் பயன்படுத்தப்படலாம். வெளிப்புற மற்றும் ஈரப்பதமான சூழல்களுக்கு பொருத்தமான பாதுகாப்பு பூச்சு அமைப்பு தேவைப்படுகிறது.
நீண்ட கால அரிப்பு பாதுகாப்பு தேவைப்படும் போது ஹாட்-டிப் கால்வனைசிங் பயன்படுத்தப்படலாம். இயக்க சூழல் மற்றும் புனையமைப்பு வரிசைக்கு ஏற்ப இறுதி சிகிச்சை தேர்ந்தெடுக்கப்பட வேண்டும்.
தொழில்துறை தொழிற்சாலை கட்டுமானத்திற்காக, 10#, 12# மற்றும் 16# Q235B ஹாட்-ரோல்டு ஸ்டீல் சேனல் கட்டமைப்பு ஆதரவுகள், கூரை தொடர்பான உறுப்பினர்கள் மற்றும் சுவர் வலுவூட்டல் ஆகியவற்றிற்காக வழங்கப்பட்டுள்ளது. வழங்கப்பட்ட திட்டப் பதிவுக்கு சீரான பரிமாணங்கள் மற்றும் புனையலுக்கு நேரான பொருள் தேவை.
இயந்திரத் தயாரிப்பிற்கு, 20# மற்றும் 25# சேனல் பிரிவுகளை உபகரணத் தளங்கள், கன்வேயர் சப்போர்ட்கள் மற்றும் கட்டமைப்பு வடிவமைப்பிற்கு பெரிய பகுதி தேவைப்படும் புனையப்பட்ட பிரேம்களுக்குப் பயன்படுத்தலாம்.
ரோங்ஹெங்கின் விநியோகச் சங்கிலி தியான்ஜின் டாகியுஜுவாங்கை அடிப்படையாகக் கொண்டது, இது கட்டமைப்பு எஃகு வழங்கல், செயலாக்கம் மற்றும் பிராந்திய தளவாடங்களுக்கான அணுகலை வழங்குகிறது.
Q235B மற்றும் Q355B ஹாட்-ரோல்டு ஸ்டீல் சேனல் 5#–40# வரை வழக்கமான பிரிவுகளில் கிடைக்கிறது, நிலையான 6 மீ, 9 மீ மற்றும் 12 மீ நீளம் கொண்டது. திட்ட ஆர்டர்களுக்கு விருப்பமான வெட்டு மற்றும் ஒப்புக்கொள்ளப்பட்ட புனைகதை ஒருங்கிணைக்கப்படலாம்.

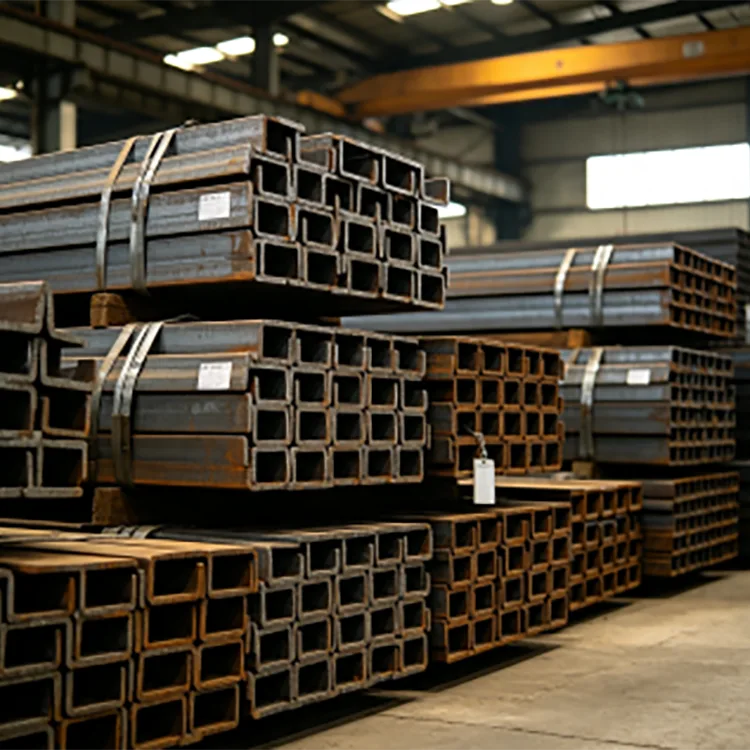

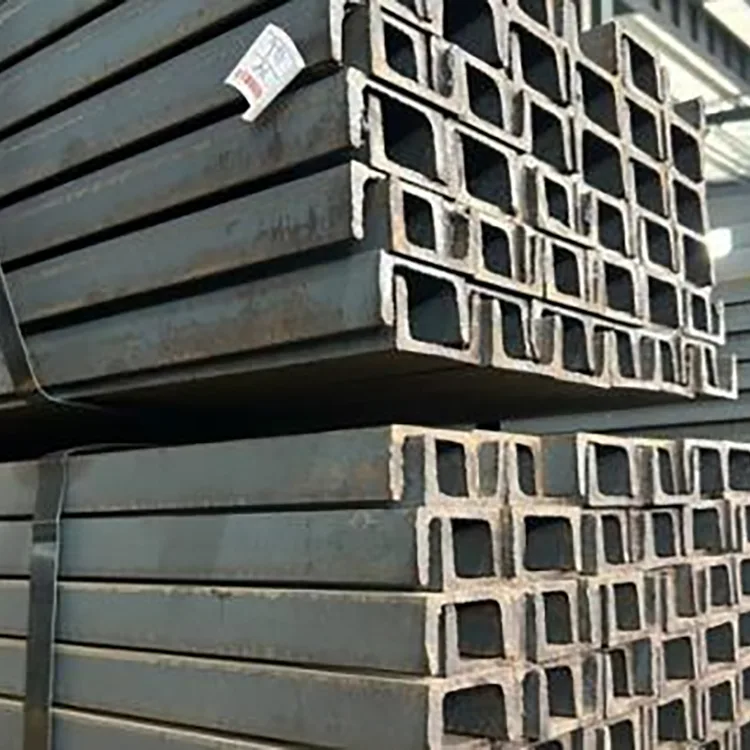

ஏற்றுமதி ஏற்றுமதிகளுக்கு, சேனல் எஃகு தொகுக்கப்பட்டு கொள்கலன் ஏற்றுதல் மற்றும் நீண்ட தூர போக்குவரத்துக்கு தயார் செய்யப்படலாம். கொள்முதல் ஒப்பந்தத்தின்படி பொருள் சான்றிதழ்கள் மற்றும் ஆய்வு பதிவுகள் வழங்கப்படலாம்.
சீன தேசிய தரத்தின் கீழ் உள்ள எஃகுப் பிரிவுகளுக்கு, GB/T 706-2016 செப்டம்பர் 2026 வரை தற்போதைய நிலையில் உள்ளது. GB/T 706-2026 வெளியிடப்பட்டது மற்றும் 2016 பதிப்பிற்குப் பதிலாக டிசம்பர் 1, 2026 முதல் நடைமுறைக்கு வரும்.
புதிய தரநிலை நடைமுறைக்கு வருவதற்கு முன் வைக்கப்படும் ஆர்டர்களுக்கு, கொள்முதல் ஒப்பந்தம் மற்றும் திட்ட ஆவணங்களில் பொருந்தக்கூடிய பதிப்பு உறுதிப்படுத்தப்பட வேண்டும்.
இது கட்டமைப்பு ஆதரவுகள், உபகரண தளங்கள், தொழிற்சாலை சட்டங்கள், கிடங்கு கூறுகள், இயந்திர கட்டமைப்புகள், நகராட்சி எஃகு மற்றும் புனையப்பட்ட எஃகு கூட்டங்களுக்கு பயன்படுத்தப்படுகிறது.
சூடான உருட்டப்பட்ட சேனல் சூடான பில்லட்டுகளிலிருந்து உருட்டல் மூலம் தயாரிக்கப்படுகிறது, அதே நேரத்தில் குளிர்ந்த வடிவ சேனல் எஃகு துண்டுகளை வளைப்பதன் மூலம் தயாரிக்கப்படுகிறது. அவை வெவ்வேறு பிரிவு குணாதிசயங்களைக் கொண்டுள்ளன மற்றும் கட்டமைப்பு தேவைகளை சரிபார்க்காமல் மாற்றக்கூடாது.
எண். Q355B அதிக குறிப்பிட்ட வலிமையைக் கொண்டுள்ளது, ஆனால் தேவையான தரமானது கட்டமைப்பு வடிவமைப்பைப் பொறுத்தது. அதிக வலிமை கொண்ட பொருள் தானாகக் குறைவான சேனலைப் பொருத்தமானதாக மாற்றாது.
வழக்கமான விநியோக வரம்பு 5#–40# ஐ உள்ளடக்கியது. பட்டியலிடப்பட்ட பொதுவான பிரிவுகளில் 5#, 8#, 10#, 12#, 14#, 16#, 20# மற்றும் 25# ஆகியவை அடங்கும்.
நிலையான நீளம் 6 மீ, 9 மீ மற்றும் 12 மீ. திட்டத் தேவைகளுக்காக தனிப்பயன் வெட்டு ஏற்பாடு செய்யப்படலாம்.
ஆம். நிலையான நீள வெட்டு, துளையிடுதல், குத்துதல், குத்துதல், அரைத்தல் மற்றும் பிற ஒப்புக்கொள்ளப்பட்ட புனைகதை வரைபடங்களின்படி ஏற்பாடு செய்யப்படலாம்.
ஆம். வெளிப்புற அல்லது ஈரப்பதமான சேவைக்கு அரிப்பு பாதுகாப்பு தேவைப்படும் போது சேனல் எஃகு முதலில் புனையப்பட்டு பின்னர் ஹாட் டிப் கால்வனைஸ் செய்யலாம்.
எண். டார்க் மில் ஸ்கேல் என்பது சூடான உருட்டலின் இயல்பான விளைவாகும். இது சிவப்பு-பழுப்பு அரிப்பு, விரிசல், லேமினேஷன் மற்றும் பிற ஏற்றுக்கொள்ள முடியாத மேற்பரப்பு குறைபாடுகளிலிருந்து வேறுபடுத்தப்பட வேண்டும்.
இடைவெளி, சுமை, ஆதரவு நிலைமைகள், சுமை திசை மற்றும் அனுமதிக்கக்கூடிய விலகல் ஆகியவற்றின் படி பிரிவு தேர்ந்தெடுக்கப்பட வேண்டும். கட்டமைப்பு வரைதல் அல்லது எஃகு அட்டவணை கொள்முதல் செய்வதற்கான மிகவும் நம்பகமான அடிப்படையாகும்.
ஆம். இது பொருத்தமான சூரிய ஆதரவு சட்டங்கள், உபகரண தளங்கள் மற்றும் துணை கட்டமைப்புகளுக்கு பயன்படுத்தப்படலாம், அங்கு சேனல் பிரிவு திட்ட வடிவமைப்பை சந்திக்கிறது.
இந்த பெரிய பிரிவுகள் கனமான புனைகதைக்கு பயன்படுத்தப்படலாம், ஆனால் இறுதித் தேர்வு சாதனத்தின் எடை, ஆதரவு புள்ளிகள், அதிர்வு மற்றும் கட்டமைப்பு தேவைகளைப் பொறுத்தது.
ஏற்றுமதி ஆர்டர்களுக்கு சர்வதேச தரங்களைப் பற்றி விவாதிக்கலாம். இரசாயன கலவை, இயந்திர பண்புகள் மற்றும் சான்றிதழ் தேவைகள் உற்பத்திக்கு முன் உறுதிப்படுத்தப்பட வேண்டும்.
பொருள் சான்றிதழ்கள், ஆய்வு பதிவுகள் மற்றும் பிற ஒப்புக்கொள்ளப்பட்ட தர ஆவணங்கள் ஆர்டரின் படி வழங்கப்படலாம். தேவைப்படும்போது மூன்றாம் தரப்பு ஆய்வும் ஏற்பாடு செய்யப்படலாம்.
