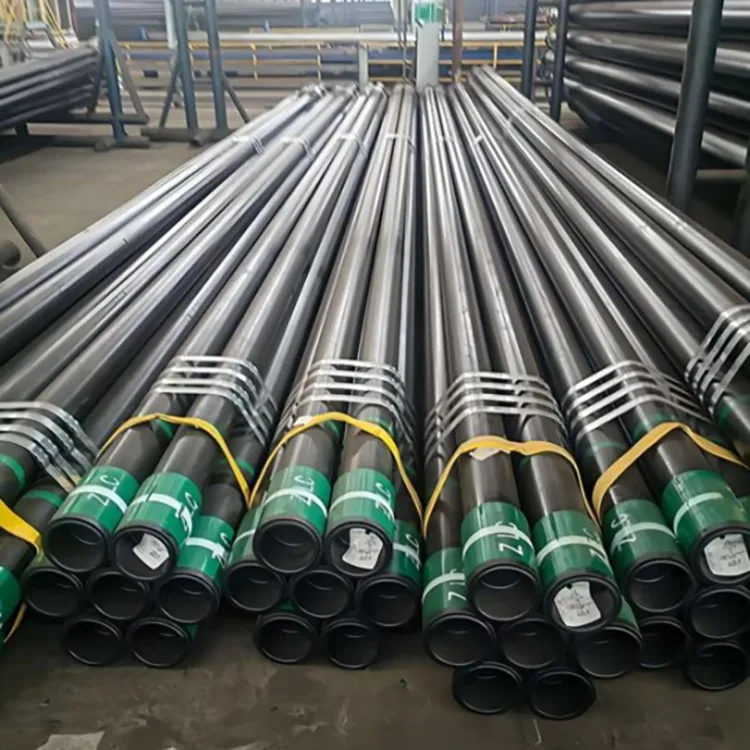

ஆயில்ஃபீல்ட் தடையற்ற உறை குழாய்

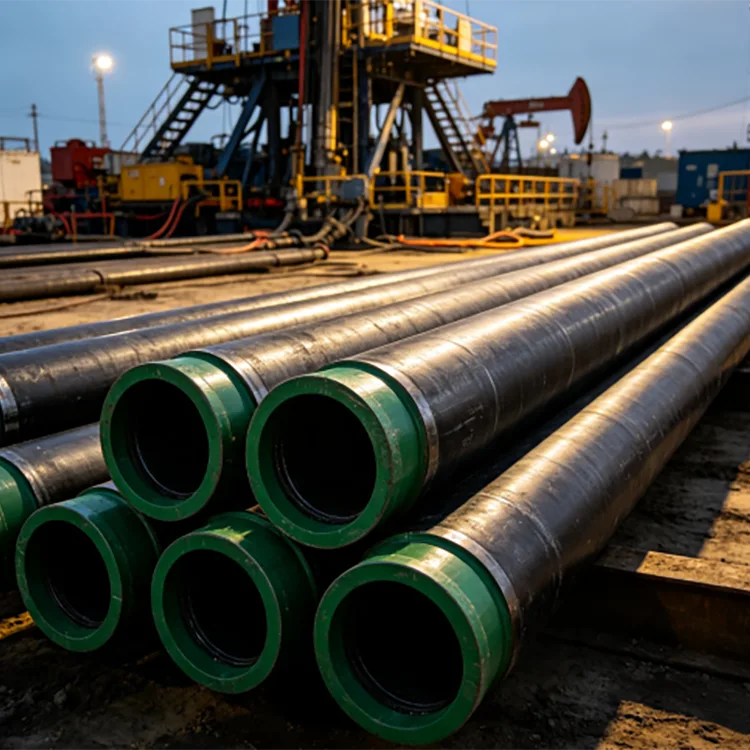

துளையிடப்பட்ட கிணற்றில் எண்ணெய் வயல் தடையற்ற உறை குழாய் நிறுவப்பட்டு, பின்னர் அந்த இடத்தில் சிமென்ட் செய்யப்படுகிறது. உற்பத்தி செய்யப்பட்ட திரவங்களை எடுத்துச் செல்ல பொதுவாக உறைக்குள் வைக்கப்படும் குழாய்களைப் போலல்லாமல், உறை கிணறு கட்டமைப்பின் ஒரு பகுதியாகவே உள்ளது மற்றும் உருவாக்க அழுத்தம், சிமென்ட், துளையிடுதல் மற்றும் உற்பத்தி செயல்பாடுகளின் சுமைகளைத் தாங்க வேண்டும்.

ஆயில்ஃபீல்ட் ஆர்டர்களுக்கு, தரம், வெளிப்புற விட்டம், சுவர் தடிமன், இணைப்பு, நீளம் மற்றும் ஆய்வுத் தேவைகள் ஒன்றாகக் குறிப்பிடப்பட வேண்டும். கேசிங் செயல்திறனை எஃகு தரத்திலிருந்து மட்டும் மதிப்பிட முடியாது.

தரநிலைகள் மற்றும் விவரக்குறிப்புகள்

API 5CT என்பது எண்ணெய் மற்றும் எரிவாயு கிணறுகளில் பயன்படுத்தப்படும் உறை மற்றும் குழாய்களுக்கான முக்கிய சர்வதேச விவரக்குறிப்பாகும். சமீபத்திய API 5CT பதிப்பு 11வது பதிப்பாகும், இது 2025 இல் வெளியிடப்பட்டது.

சீன திட்டங்களுக்கு, GB/T 19830-2023 என்பது எண்ணெய் மற்றும் எரிவாயு கிணறுகளுக்கான உறை அல்லது குழாய்களாகப் பயன்படுத்தப்படும் எஃகு குழாய்களுக்கான தற்போதைய தேசிய தரநிலையாகும். இது மார்ச் 1, 2024 முதல் நடைமுறைக்கு வந்தது மற்றும் ஜிபி/டி 19830-2017க்கு மாற்றப்பட்டது.

உண்மையான உறை அளவு மற்றும் செயல்திறன் மதிப்பீடு கிணறு திட்டம், உறை வடிவமைப்பு மற்றும் பொருந்தக்கூடிய தரநிலை ஆகியவற்றிலிருந்து தேர்ந்தெடுக்கப்பட வேண்டும்.

எஃகு தர தேர்வு

J55 மற்றும் K55 ஆகியவை பொதுவாக வழக்கமான உறை பயன்பாடுகளுக்குப் பயன்படுத்தப்படுகின்றன, அங்கு கிணறு நிலைகளுக்கு அதிக வலிமை தரங்கள் தேவையில்லை. K55 J55 ஐ விட அதிக குறிப்பிட்ட மகசூல் வலிமை அளவை வழங்குகிறது மற்றும் வடிவமைப்பு தேவைப்படும் போது தேர்ந்தெடுக்கப்படலாம்.

வழக்கமான இனிப்பு சேவை கிணறுகளுக்கு அதிக வலிமை தேவைப்படும் இடங்களில் N80 பயன்படுத்தப்படுகிறது. புளிப்பு-சேவை நிலைமைகளுக்கு N80 தானாகவே பொருத்தமானதாக கருதப்படக்கூடாது.

கட்டுப்படுத்தப்பட்ட கடினத்தன்மை மற்றும் புளிப்பு-சேவைத் தேவைகள் குறிப்பிடப்பட்ட இடத்தில் L80 பரவலாகப் பயன்படுத்தப்படுகிறது. சரியான L80 தரம் மற்றும் தகுதித் தேவைகள் கொள்முதல் விவரக்குறிப்பிலிருந்து உறுதிப்படுத்தப்பட வேண்டும்.

P110 அதிக வலிமையை வழங்குகிறது, இதில் ஆழமான அல்லது அதிக சுமை கொண்ட கிணறுகள் உட்பட, வடிவமைப்பு அதிக வலிமை தரத்தை அழைக்கிறது.

Q125 உயர் வலிமை உறை பயன்பாடுகளுக்குப் பயன்படுத்தப்படுகிறது. இது ஒவ்வொரு கிணற்றிலும் P110க்கு மாற்றாக இல்லை; சரிவு, வெடிப்பு, அச்சு சுமை, வெப்பநிலை மற்றும் இணைப்பு செயல்திறன் இன்னும் சரிபார்க்கப்பட வேண்டும்.

ஆயில்ஃபீல்ட் தடையற்ற உறை குழாய் தேர்வு கிணறு வடிவமைப்புடன் தொடங்குகிறது

ஒரு நடைமுறை உறை தேர்வு வரிசை:

கிணறு ஆழம் மற்றும் சுமை → உருவாக்கம் அழுத்தம் → அரிப்பு நிலைமைகள் → உறை அளவு → சுவர் தடிமன் → எஃகு தரம் → இணைப்பு வகை → நீளம் மற்றும் ஆய்வு தேவைகள்.

ஒரு ஆழமான கிணறு தானாகவே உயர்ந்த எஃகு தரம் தேவைப்படாது. கேசிங் சரம் சரிவு, வெடிப்பு மற்றும் அச்சு சுமைகளுக்கு உண்மையான துளையிடல், சிமெண்ட் மற்றும் உற்பத்தி நிலைமைகளின் கீழ் சரிபார்க்கப்பட வேண்டும்.

அரிப்பு மற்றும் புளிப்பு-சேவை தேர்வு

H₂S கொண்ட கிணறுகளுக்கு, பொருள் தேர்வுக்கு சல்பைட் அழுத்த விரிசல் எதிர்ப்பு மற்றும் கடினத்தன்மை கட்டுப்பாடு ஆகியவற்றில் குறிப்பிட்ட கவனம் தேவை. குறிப்பிட்ட புளிப்பு-சேவை சூழலுக்கு அதன் பொருத்தத்தை சரிபார்க்காமல் ஒரு நிலையான உயர் வலிமை தரத்தை மேம்படுத்தவோ அல்லது மாற்றவோ கூடாது.

CO₂, குளோரைடு மற்றும் பிற அரிக்கும் நிலைமைகளுக்கு, தேர்வுக்கு அரிப்பை-எதிர்ப்பு கலவைகள் அல்லது வழக்கமான உறை தரங்களுடன் கூடுதலாக மற்ற நடவடிக்கைகள் தேவைப்படலாம். உண்மையான வெப்பநிலை, அழுத்தம், திரவ கலவை மற்றும் நீர் வேதியியல் தொழில்நுட்ப விவரக்குறிப்பில் சேர்க்கப்பட வேண்டும்.

நூல் இணைப்புகள்

இணைப்பு ஆயில்ஃபீல்ட் தடையற்ற உறை குழாய் அமைப்பின் ஒரு பகுதியாகும், இது ஒரு இறுதி-முடிக்கும் விருப்பம் மட்டுமல்ல.

STC பொதுவாக குறுகிய நூல் மற்றும் இணைப்பு பயன்பாடுகளுடன் தொடர்புடையது, அங்கு கிணறு நிலைகள் மற்றும் வடிவமைப்பு வழக்கமான இணைப்பை அனுமதிக்கும்.

LTC ஆனது நீண்ட திரிக்கப்பட்ட ஈடுபாட்டை வழங்குகிறது மற்றும் பரந்த அளவிலான வழக்கமான கேசிங் பயன்பாடுகளில் பயன்படுத்தப்படுகிறது.

BTC ஒரு பட்ரஸ் நூல் சுயவிவரத்தைப் பயன்படுத்துகிறது மற்றும் அதிக இணைப்பு சுமை திறன் தேவைப்படும் இடங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.

கிடைமட்ட கிணறுகள், உயர் அழுத்த எரிவாயு கிணறுகள், பெரிய இடப்பெயர்ச்சி கிணறுகள் மற்றும் பிற கோரும் பயன்பாடுகளுக்கு, மேம்பட்ட சீல் மற்றும் இயந்திர செயல்திறனுக்காக பிரீமியம் இணைப்புகள் குறிப்பிடப்படலாம். VAM, FOX மற்றும் பிற தனியுரிம இணைப்புகள் வாடிக்கையாளரின் குறிப்பிட்ட இணைப்பு வடிவமைப்பு அல்லது உரிமத் தேவைகளுக்கு ஏற்ப மட்டுமே வழங்கப்பட வேண்டும்.

நீளம் தேர்வு

கேசிங் பொதுவாக API வரம்பு நீளங்களில் வழங்கப்படுகிறது:

சரியான வரம்பு மற்றும் நீளத் தேவைகள் பொருந்தக்கூடிய API 5CT அட்டவணைகள் மற்றும் கொள்முதல் விவரக்குறிப்புகளைப் பின்பற்ற வேண்டும். நீண்ட மூட்டுகள் ஒரு உறை சரத்தில் உள்ள இணைப்புகளின் எண்ணிக்கையைக் குறைக்கலாம், ஆனால் போக்குவரத்து மற்றும் கையாளுதல் தேவைகளையும் கருத்தில் கொள்ள வேண்டும்.

வழக்கமான எண்ணெய் வயல் பயன்பாடுகள்

மேற்பரப்பு மற்றும் இடைநிலை உறை

மேல் கிணற்றை ஆதரிக்கவும், வடிவங்களை தனிமைப்படுத்தவும், அடுத்தடுத்த துளையிடல் பிரிவுகளுக்கு அடித்தளத்தை வழங்கவும் பயன்படுகிறது.

உற்பத்தி உறை

உற்பத்தி இடைவெளியில் நிறுவப்பட்டு இறுதி கிணறு கட்டமைப்பின் ஒரு பகுதியாகப் பயன்படுத்தப்படுகிறது.

ஆழமான மற்றும் உயர் அழுத்தக் கிணறுகள்

சரிவு, வெடிப்பு மற்றும் அச்சு சுமைகள் அதிகம் தேவைப்படும் இடங்களில் அதிக வலிமை தரங்கள் மற்றும் பொருத்தமான சுவர் தடிமன் ஆகியவற்றைத் தேர்ந்தெடுக்கலாம்.

கிடைமட்ட மற்றும் ஷேல் கிணறுகள்

உறை தேர்வு வழக்கமான உறை வடிவமைப்பிற்கு கூடுதலாக வளைத்தல், முறுக்கு, இழுத்தல், இணைப்பு செயல்திறன் மற்றும் ஹைட்ராலிக்-உடைதல் சுமைகள் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.

உற்பத்தி மற்றும் ஆய்வு

தடையற்ற உறையானது எஃகு பில்லட்டிலிருந்து சூடான உருட்டல் அல்லது துளையிடல் செயல்முறைகள் மூலம் தயாரிக்கப்படுகிறது, அதைத் தொடர்ந்து குறிப்பிட்ட தரநிலையின்படி முடித்தல், பரிமாண ஆய்வு மற்றும் நூல் எந்திரம்.

ஆய்வில் வேதியியல் கலவை, இழுவிசை பண்புகள், பொருந்தக்கூடிய கடினத்தன்மை, பரிமாண சோதனைகள், சறுக்கல் ஆய்வு, ஹைட்ரோஸ்டேடிக் சோதனை மற்றும் பொருந்தக்கூடிய விவரக்குறிப்பு மற்றும் கொள்முதல் வரிசையின் தேவைக்கேற்ப அழிவில்லாத பரிசோதனை ஆகியவை அடங்கும்.

நூல் பரிமாணங்களும் அளவீடுகளும் முக்கியமானவை, ஏனெனில் இணைப்பு செயல்திறன் துல்லியமான எந்திரம், அளவீடு மற்றும் இணைப்பு பொருத்தம் ஆகியவற்றை சார்ந்துள்ளது.

வழங்கல் மற்றும் செயலாக்கம்

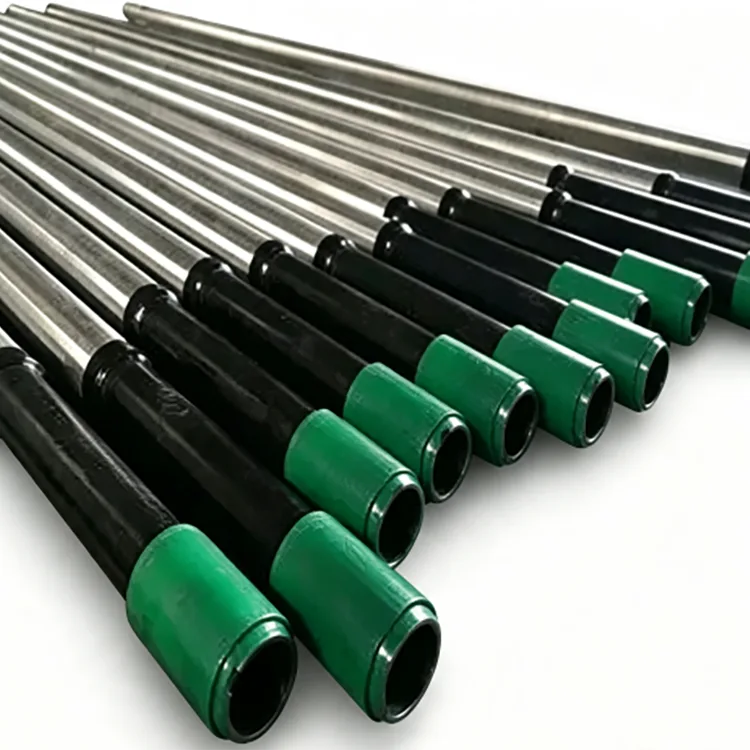

தேவையான எஃகு தரம், வெளிப்புற விட்டம், சுவர் தடிமன், நூல் வகை மற்றும் நீளம் ஆகியவற்றின் படி நாம் உறைகளை வழங்க முடியும். குறிப்பிட்ட இணைப்பின் படி திரிக்கப்பட்ட மற்றும் இணைந்த தயாரிப்புகளை தயாரிக்கலாம்.

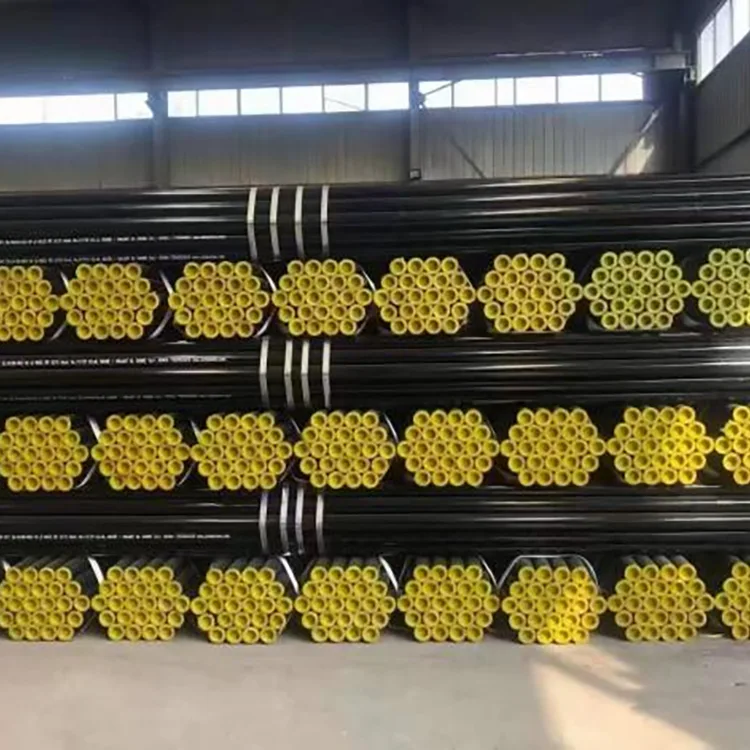

ஏற்றுமதி ஆர்டர்களுக்கு, கன்டெய்னர் அல்லது பிரேக்-பல்க் டிரான்ஸ்போர்ட்டுக்காக கேசிங் தொகுக்கப்பட்டு பேக் செய்யப்படலாம், தேவையான இடங்களில் நூல் பாதுகாப்பு மற்றும் இறுதிப் பாதுகாப்பு பயன்படுத்தப்படும்.

திட்ட ஆர்டர்களில் ஆய்வு ஆவணங்கள் மற்றும் வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப SGS, BV அல்லது TÜV போன்ற மூன்றாம் தரப்பு ஆய்வு ஏற்பாடுகளும் அடங்கும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: அனைத்து எண்ணெய் வயல் உறைகளும் தடையற்றதா?

எண். API 5CT ஆனது தடையற்ற மற்றும் மின்சார-வெல்டட் கேசிங் தயாரிப்புகளை உள்ளடக்கியது. திட்டத்திற்கு குறிப்பாக தடையற்ற உறை தேவைப்படும் போது, ​​கொள்முதல் விவரக்குறிப்பு உற்பத்தி வகையை தெளிவாகக் குறிப்பிட வேண்டும்.

Q2: ஆயில்ஃபீல்டு தடையற்ற உறை குழாய்க்கு நான் எந்த தரநிலையை பயன்படுத்த வேண்டும்?

சர்வதேச எண்ணெய் மற்றும் எரிவாயு திட்டங்களுக்கு API 5CT பரவலாகப் பயன்படுத்தப்படுகிறது. சீன தேசிய-தரமான திட்டங்களுக்கு, GB/T 19830-2023 என்பது உறை அல்லது குழாய்களுக்கான எஃகு குழாய்களை உள்ளடக்கிய தற்போதைய தரநிலையாகும்.

Q3: J55, N80, L80, P110 அல்லது Q125 ஐ எவ்வாறு தேர்வு செய்வது?

தேர்வு உறை வடிவமைப்பு சுமைகள் மற்றும் சேவை சூழலைப் பொறுத்தது. வழக்கமான பயன்பாடுகளுக்கு J55 மற்றும் K55 பொதுவானது; N80 மற்றும் P110 அதிக வலிமையை வழங்குகின்றன; புளிப்பு-சேவைத் தேவைகள் பொருந்தும் இடத்தில் L80 பொதுவாகக் குறிப்பிடப்படுகிறது; Q125 அதிக வலிமை பயன்பாடுகளுக்குப் பயன்படுத்தப்படுகிறது. இறுதித் தேர்வு கிணறு வடிவமைப்பு மற்றும் பொருந்தக்கூடிய விவரக்குறிப்பின் அடிப்படையில் இருக்க வேண்டும்.

Q4: N80 அல்லது P110 புளிப்பு கிணறுகளில் பயன்படுத்தலாமா?

வலிமையின் அடிப்படையில் மட்டுமே H₂S சேவைக்கான உறையைத் தேர்ந்தெடுக்க வேண்டாம். புளிப்பு-சேவை பொருத்தம் தரம், கடினத்தன்மை, பொருள் நிலை மற்றும் சுற்றுச்சூழல் தேவைகளைப் பொறுத்தது. பொருந்தக்கூடிய புளிப்பு சேவை தேவைகளுக்கு ஏற்ப உறை குறிப்பிடப்பட வேண்டும்.

Q5: உறை, குழாய் மற்றும் துளையிடும் குழாய் ஆகியவற்றுக்கு என்ன வித்தியாசம்?

கிணற்றை ஆதரிக்கவும் தனிமைப்படுத்தவும் உறை நிறுவப்பட்டு சிமென்ட் செய்யப்படுகிறது. தயாரிக்கப்பட்ட திரவங்களை எடுத்துச் செல்ல உறைக்குள் குழாய் வைக்கப்படுகிறது. துளையிடும் போது துளையிடும் குழாய் பயன்படுத்தப்படுகிறது மற்றும் துளையிடும் செயல்பாட்டிற்குப் பிறகு அகற்றப்படுகிறது.

Q6: நூல்கள் மற்றும் இணைப்புகளுடன் கூடிய உறைகளை வழங்க முடியுமா?

ஆம். கேசிங் குறிப்பிட்ட API நூல் வகைகள் அல்லது திட்ட-குறிப்பிட்ட பிரீமியம் இணைப்புகள், இணைப்புகள், நூல் பாதுகாப்பாளர்கள் மற்றும் தேவையான ஆய்வு ஆவணங்களுடன் வழங்கப்படலாம்.
