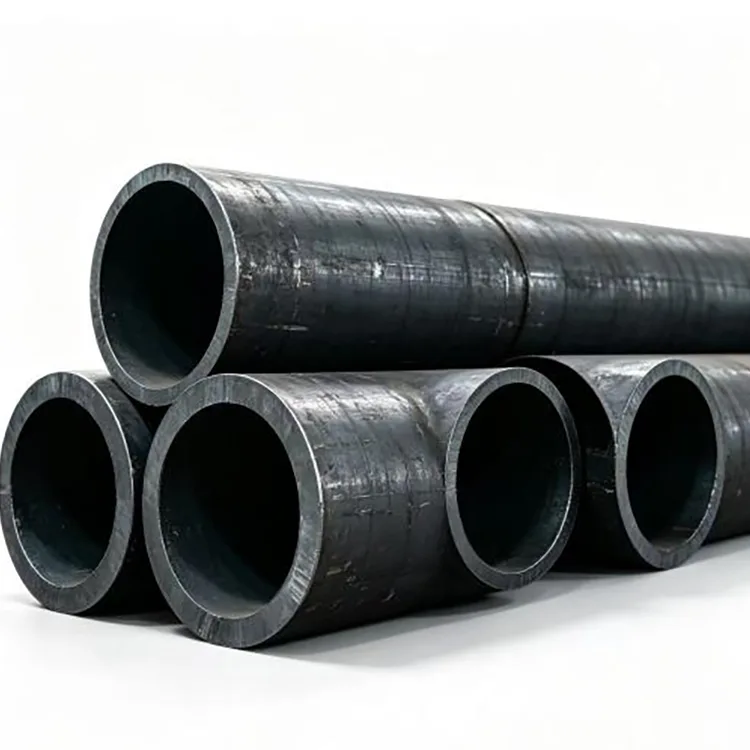

சீம்லெஸ் கார்பன் ஸ்டீல் ஸ்ட்ரக்சுரல் டியூப், நீளமான வெல்ட் தையல் இல்லாமல், ஒரு எஃகு பில்லட்டை ஒரு தடையற்ற பிரிவில் துளையிட்டு உருட்டுவதன் மூலம் தயாரிக்கப்படுகிறது. சூடான உருட்டப்பட்ட குழாய்கள் பொதுவாக பெரிய விட்டம் மற்றும் கனமான சுவர்களுக்குப் பயன்படுத்தப்படுகின்றன, அதே சமயம் எந்திரத்திற்கு நெருக்கமான பரிமாண சகிப்புத்தன்மை மற்றும் மென்மையான மேற்பரப்பு தேவைப்படும் போது குளிர்ந்த வரையப்பட்ட குழாய்கள் தேர்ந்தெடுக்கப்படுகின்றன.
இந்த தயாரிப்பு பொருந்தக்கூடிய விவரக்குறிப்பின் கீழ் கட்டமைப்பு மற்றும் இயந்திர பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. நீர், எண்ணெய், எரிவாயு, நீராவி அல்லது பிற அழுத்தப்பட்ட திரவங்களைக் கொண்டு செல்லும் குழாய்களுக்கு, பரிமாணங்கள் ஒரே மாதிரியாக இருப்பதால், கட்டமைப்புக் குழாயைப் பயன்படுத்துவதற்குப் பதிலாக, ஜிபி/டி 8163 போன்ற திரவ-சேவைக் குழாய் குறிப்பிடப்பட வேண்டும்.
|
பொருள் |
விவரங்கள் |
|
தரநிலை |
ஜிபி/டி 8162-2018 |
|
பொதுவான தரங்கள் |
20#, 45#, Q355B (16Mn), 27SiMn, 40Cr |
|
உற்பத்தி |
சூடான உருட்டப்பட்டது / குளிர்ச்சியாக வரையப்பட்டது |
|
வெளிப்புற விட்டம் |
16-630 மிமீ |
|
சுவர் தடிமன் |
2.5-80 மிமீ |
|
நிலையான நீளங்கள் |
6 மீ / 9 மீ / 12 மீ |
|
நீள விருப்பங்கள் |
நிலையான நீளம், இரட்டை நீளம், வெட்டுதல் மற்றும் தனிப்பயன் அளவுகள் |
|
மேற்பரப்பு |
கருப்பு, பளபளப்பான, வர்ணம் பூசப்பட்ட, ஹாட் டிப் கால்வனேற்றப்பட்டது |
|
செயலாக்கம் |
கட்டிங், பெவல்லிங், சேம்ஃபரிங், த்ரெடிங், டிரில்லிங் மற்றும் பிற எந்திரங்கள் |
ASTM, EN மற்றும் JIS விவரக்குறிப்புகள் திட்டத் தேவைக்கு ஏற்ப விவாதிக்கப்படலாம்.
20# என்பது பொதுவான கட்டமைப்பு மற்றும் இயந்திர பயன்பாடுகளுக்கான பொதுவான தேர்வாகும், அங்கு நல்ல இயந்திரத்திறன் மற்றும் வெல்டிபிலிட்டி தேவைப்படும்.
45# அதிக வலிமை மற்றும் கடினத்தன்மை கொண்டது மற்றும் முக்கியமாக தண்டுகள், சட்டைகள், புதர்கள் மற்றும் பிற இயந்திர இயந்திர பாகங்களுக்கு பயன்படுத்தப்படுகிறது.
கனரக இயந்திரங்கள், பொறியியல் கட்டமைப்புகள் மற்றும் ஆதரவு கூறுகள் போன்ற அதிக கட்டமைப்பு வலிமை தேவைப்படும் பயன்பாடுகளுக்கு Q355B (16Mn) பொருத்தமானது.
27SiMn மற்றும் 40Cr மேலும் செயலாக்கத்தின் போது அதிக வலிமை மற்றும் குறிப்பிட்ட செயல்திறன் தேவைப்படும் இயந்திர பாகங்களுக்கு தேர்ந்தெடுக்கப்படுகின்றன.
அதிக வலிமை கொண்ட தரத்தைத் தேர்ந்தெடுப்பதற்குப் பதிலாக, சுமை, எந்திர செயல்முறை, பணிச்சூழல் மற்றும் இறுதி கூறு தேவைகளுக்கு ஏற்ப பொருள் தேர்ந்தெடுக்கப்பட வேண்டும்.

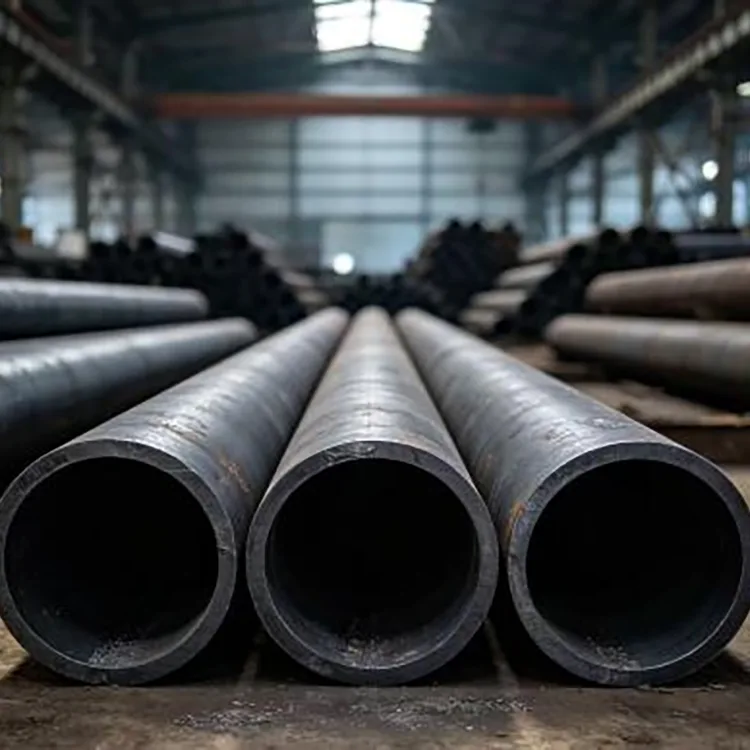

சூடான உருட்டப்பட்ட தடையற்ற குழாய் பொதுவாக பெரிய விட்டம், கனமான சுவர்கள் மற்றும் பொதுவான கட்டமைப்பு வேலைகளுக்கான நடைமுறை விருப்பமாகும். நிலையான பரிமாண சகிப்புத்தன்மை ஏற்றுக்கொள்ளத்தக்கது மற்றும் பொருள் செலவு ஒரு முக்கியமான கருத்தில் இது பொருத்தமானது.

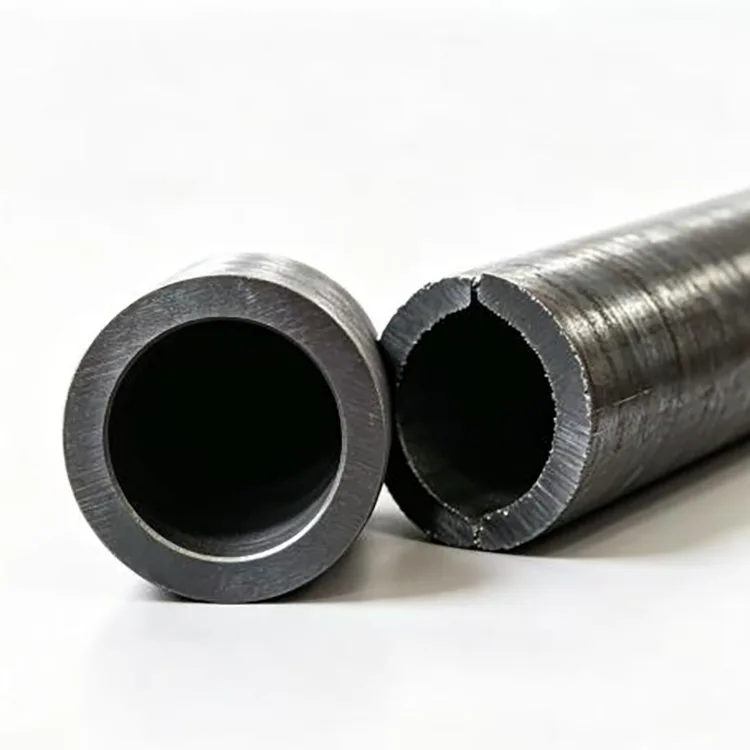

குளிர் வரையப்பட்ட தடையற்ற குழாய் பரிமாண துல்லியம் மற்றும் மேற்பரப்பு நிலையை மேம்படுத்த கூடுதல் குளிர் வரைதல் செயல்முறைக்கு உட்படுகிறது. சிறிய விட்டம் கொண்ட குழாய்கள், துல்லியமான கூறுகள், திருப்புதல், போரிங் மற்றும் பிற இயந்திர செயல்பாடுகளுக்கு இது மிகவும் பொருத்தமானது.
ஒரு கட்டமைப்பு சட்டத்திற்கு, நிலையான சூடான உருட்டப்பட்ட குழாய் ஏற்கனவே வடிவமைப்பு தேவையை பூர்த்தி செய்யும் போது துல்லியமான குளிர் வரையப்பட்ட பொருளுக்கு பணம் செலுத்துவதில் எந்த நன்மையும் இல்லை.

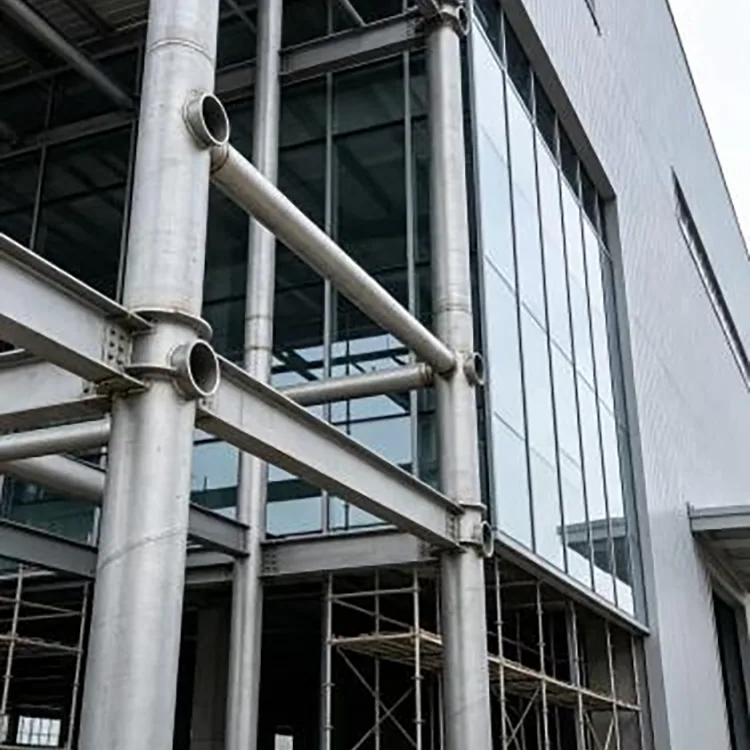

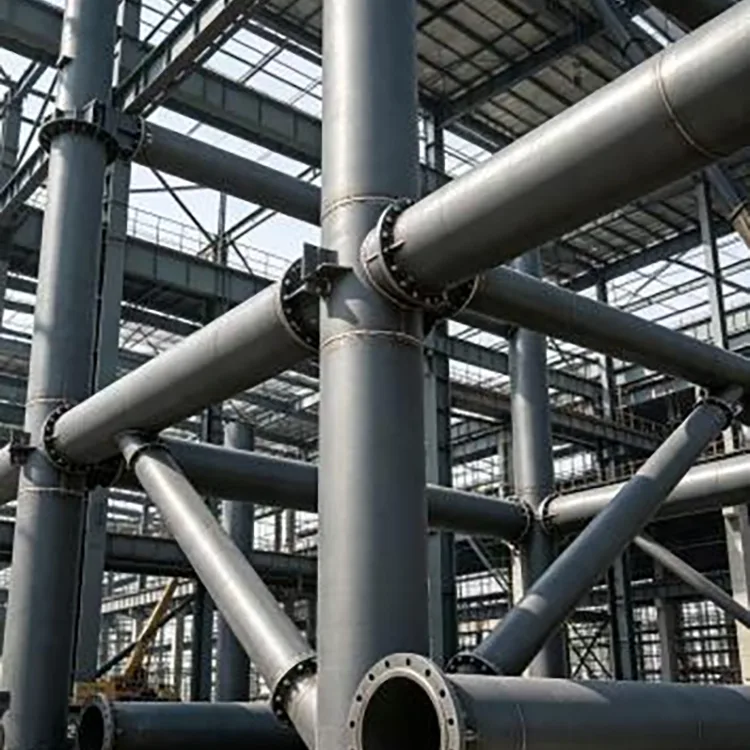

தொழில்துறை கட்டிடங்கள், ஆதரவு நெடுவரிசைகள், டிரஸ்கள், பாலம் ஆதரவுகள், அடித்தள கட்டமைப்புகள், உபகரணங்கள் தளங்கள் மற்றும் பிற சுமை தாங்கும் எஃகு வேலைகள்.
இயந்திர சட்டங்கள், ஹைட்ராலிக் சிலிண்டர் வெற்றிடங்கள், தண்டு ஸ்லீவ்கள், புதர்கள், சுரங்க உபகரண பாகங்கள் மற்றும் பொறியியல் இயந்திர பாகங்கள்.
தூக்கும் உபகரணங்கள், விவசாய இயந்திரங்கள், கனரக வாகன கட்டமைப்புகள் மற்றும் புனையப்பட்ட ஆதரவு கூறுகள்.
உபகரண ஆதரவுகள், ஒளிமின்னழுத்த கட்டமைப்புகள், முனிசிபல் ஸ்டீல்வேர்க், போக்குவரத்து உபகரண பாகங்கள், சட்டைகள் மற்றும் பிற புனையப்பட்ட கட்டமைப்புகள்.
சாதாரண கட்டமைப்பு வேலைகளுக்கு, 20# ஹாட் ரோல்டு சீம்லெஸ் கார்பன் ஸ்டீல் ஸ்ட்ரக்சுரல் டியூப், டிசைன் சுமை மற்றும் பொருந்தக்கூடிய தரநிலையை பூர்த்தி செய்யும் போது போதுமானது.

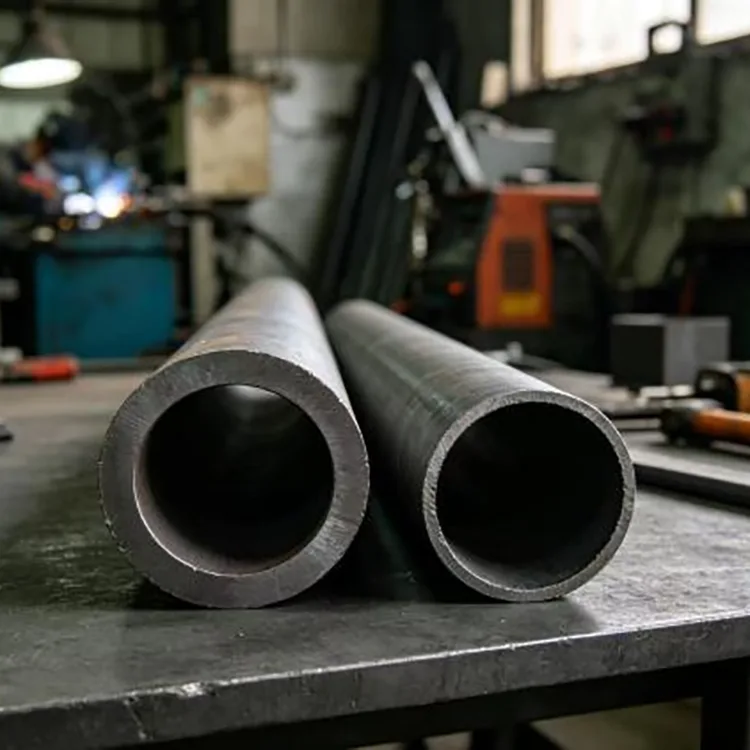

ஸ்லீவ்கள் மற்றும் துல்லியமான பாகங்கள் போன்ற இயந்திரக் கூறுகளுக்கு, 20# அல்லது 45# குளிர்ந்த வரையப்பட்ட குழாய் சிறந்த பரிமாணக் கட்டுப்பாடு மற்றும் மேற்பரப்பு தரத்தை வழங்க முடியும்.
அதிக கட்டமைப்பு வலிமை தேவைப்படும் இடங்களில், Q355B ஐக் கருத்தில் கொள்ளலாம். அதிக வலிமை கொண்ட இயந்திர கூறுகளுக்கு, 27SiMn அல்லது 40Cr பகுதி வடிவமைப்பு மற்றும் வெப்ப-சிகிச்சை தேவைகளைப் பொறுத்து மிகவும் பொருத்தமானதாக இருக்கலாம்.
வெளிப்புற பயன்பாடுகளுக்கு, கூடுதல் அரிப்பு பாதுகாப்பை வழங்க பேஸ் டியூப்பில் பெயிண்டிங் அல்லது ஹாட்-டிப் கால்வனைசிங் மூலம் வழங்கப்படலாம்.
GB/T 8162 என்பது ஒரு கட்டமைப்பு குழாய் தரநிலையாகும். அழுத்தம் அல்லது திரவ சேவைக்காக குறிப்பிடப்பட்ட குழாய்க்கு குறைந்த விலை மாற்றாக இது தேர்ந்தெடுக்கப்படக்கூடாது.
நீர், எண்ணெய், எரிவாயு மற்றும் பிற திரவ போக்குவரத்துக்கு, பொருந்தக்கூடிய திரவ-சேவை தரநிலை வடிவமைப்பு தேவைகளிலிருந்து உறுதிப்படுத்தப்பட வேண்டும். GB/T 8163-2018 என்பது திரவ சேவைக்கான தடையற்ற எஃகு குழாய்களுக்கான சீன தரநிலையாகும்.
அதே கொள்கை கொதிகலன், உயர் வெப்பநிலை மற்றும் பிற சிறப்பு சேவை பயன்பாடுகளுக்கு பொருந்தும்: குழாய் தரநிலையானது உபகரணங்கள் மற்றும் திட்ட விவரக்குறிப்புகளைப் பின்பற்ற வேண்டும்.
நாம் நிலையான நீளத்தில் குழாய்களை வழங்கலாம் அல்லது ஏற்றுமதிக்கு முன் அவற்றை தேவையான அளவுகளுக்கு வெட்டலாம். கிடைக்கும் செயலாக்கத்தில் எண்ட் ஃபாசிங், சேம்ஃபரிங், பெவல்லிங், த்ரெடிங், டிரில்லிங், பெயிண்டிங், துரு அகற்றுதல் மற்றும் ஹாட் டிப் கால்வனைசிங் ஆகியவை அடங்கும்.
ஏற்றுமதி ஆர்டர்களுக்கு, குழாய்களை எஃகு பட்டைகள் மூலம் தொகுத்து, அதன் முனைகளில் பாதிப்பு மற்றும் மாசுபாட்டிலிருந்து பாதுகாக்கலாம். கொள்கலன் ஏற்றுதல், கடல் போக்குவரத்து மற்றும் இலக்கு தேவைகளுக்கு பேக்கிங் சரிசெய்யப்படலாம்.
ஆய்வில் வேதியியல் கலவை, இயந்திர பண்புகள், பரிமாண சோதனைகள், மேற்பரப்பு ஆய்வு மற்றும் தேர்ந்தெடுக்கப்பட்ட தரநிலை அல்லது கொள்முதல் விவரக்குறிப்புக்கு தேவையான பிற சோதனைகள் ஆகியவை அடங்கும்.
திட்ட ஆர்டர்களுக்கு, ஆய்வு ஆவணங்கள் மற்றும் SGS, BV அல்லது TÜV போன்ற மூன்றாம் தரப்பு ஆய்வுகள் தேவைப்படும்போது ஏற்பாடு செய்யப்படலாம்.
மேற்கோளுக்கு, தேவையான தரநிலை, பொருள் தரம், வெளிப்புற விட்டம், சுவர் தடிமன், நீளம், அளவு மற்றும் செயலாக்கத் தேவைகளை வழங்கவும்.
தனிப்பயனாக்கப்பட்ட ஆர்டர்களுக்கு, குழாய் முடிக்கப்பட்ட கூறுகளாக மாற்றப்படும் போது வரைபடங்கள் அல்லது பரிமாண சகிப்புத்தன்மை பயனுள்ளதாக இருக்கும். கலப்பு அளவு ஆர்டர்கள், சோதனை அளவுகள் மற்றும் பெரிய பொறியியல் ஆர்டர்கள் ஆகியவையும் விவாதிக்கப்படலாம்.
GB/T 8162 கட்டமைப்பு நோக்கங்களுக்காக தடையற்ற எஃகு குழாய்களை உள்ளடக்கியது. வழக்கமான பயன்பாடுகளில் எஃகு கட்டமைப்புகள், உபகரண சட்டங்கள், இயந்திர கூறுகள் மற்றும் பிற பொது பொறியியல் பயன்பாடுகள் ஆகியவை அடங்கும், அங்கு வடிவமைப்பிற்கு பிரத்யேக திரவ-சேவை அல்லது கொதிகலன்-குழாய் விவரக்குறிப்பு தேவையில்லை.
பெரிய விட்டம், கனமான சுவர்கள் மற்றும் நிலையான சகிப்புத்தன்மை ஏற்றுக்கொள்ளக்கூடிய பொதுவான கட்டமைப்பு பயன்பாடுகளுக்கு சூடான உருட்டப்பட்டதைத் தேர்ந்தெடுக்கவும். இறுக்கமான பரிமாணங்கள், மென்மையான மேற்பரப்புகள் அல்லது சிறந்த எந்திர செயல்திறன் தேவைப்படும்போது குளிர்ச்சியான வரையப்பட்டதைத் தேர்ந்தெடுக்கவும்.
20# பொதுவாக பொதுவான கட்டமைப்பு மற்றும் இயந்திர வேலைகளுக்குப் பயன்படுத்தப்படுகிறது. தண்டுகள் மற்றும் ஸ்லீவ்கள் போன்ற அதிக வலிமை கொண்ட இயந்திர பாகங்களுக்கு 45# மிகவும் பொருத்தமானது. அதிக கட்டமைப்பு வலிமை தேவைப்படும்போது Q355B பொதுவாகக் கருதப்படுகிறது. இறுதித் தேர்வு கூறு வடிவமைப்பு மற்றும் பொருந்தக்கூடிய பொருள் விவரக்குறிப்பைப் பின்பற்ற வேண்டும்.
அளவு பொருத்தமானது என்பதால் வெறுமனே அல்ல. பயன்பாடு பொருந்தக்கூடிய திரவ-சேவை தரநிலை மற்றும் வடிவமைப்பு தேவைகளை பூர்த்தி செய்ய வேண்டும். திரவ-சேவை பயன்பாடுகளுக்கு, GB/T 8163 குறிப்பிடப்பட்ட இடத்தில் கருதப்பட வேண்டும்.
ஆம். நிலையான நீள வெட்டு, பெவல்லிங், சேம்ஃபரிங், த்ரெடிங், டிரில்லிங், பெயிண்டிங் மற்றும் ஹாட் டிப் கால்வனிசிங் ஆகியவை ஆர்டர் தேவைகளுக்கு ஏற்ப ஏற்பாடு செய்யப்படலாம்.
