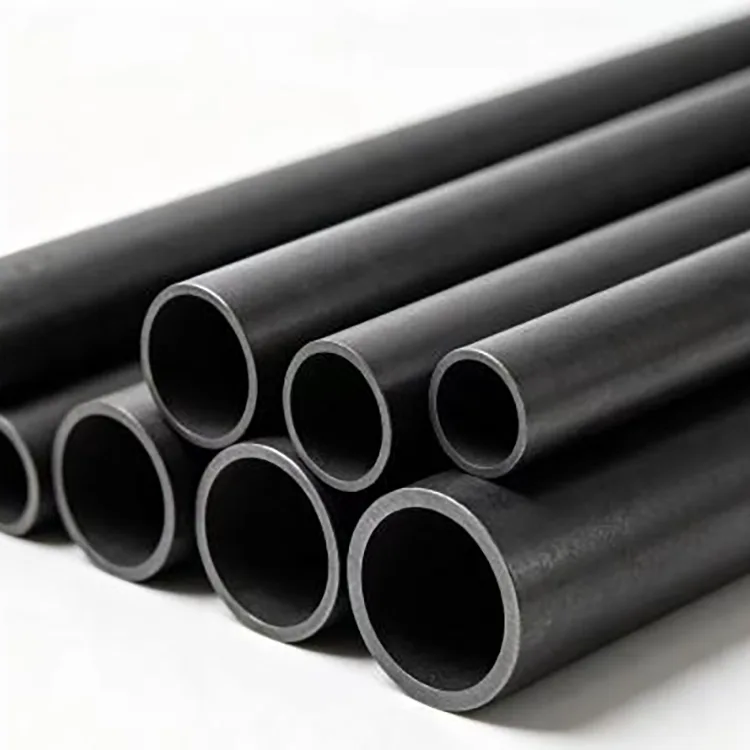

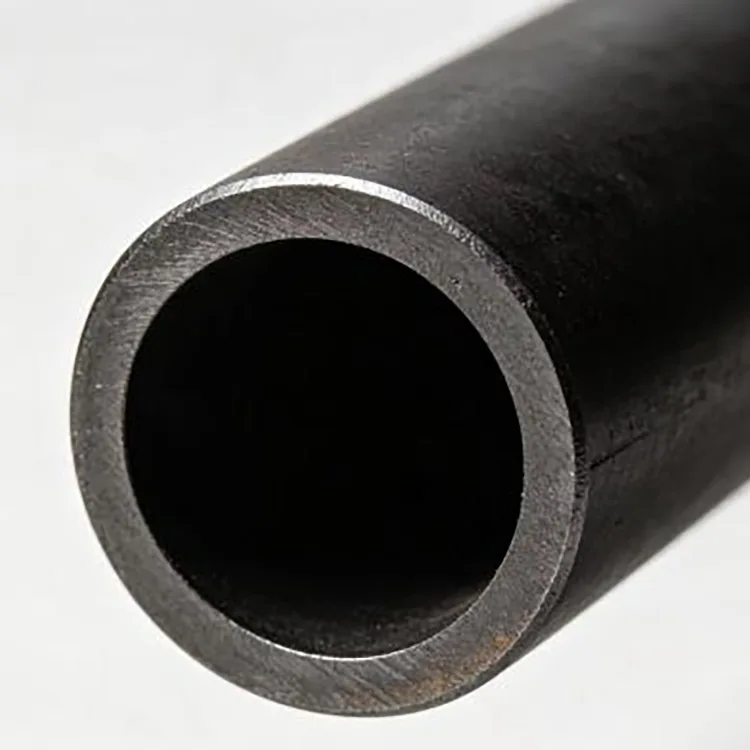

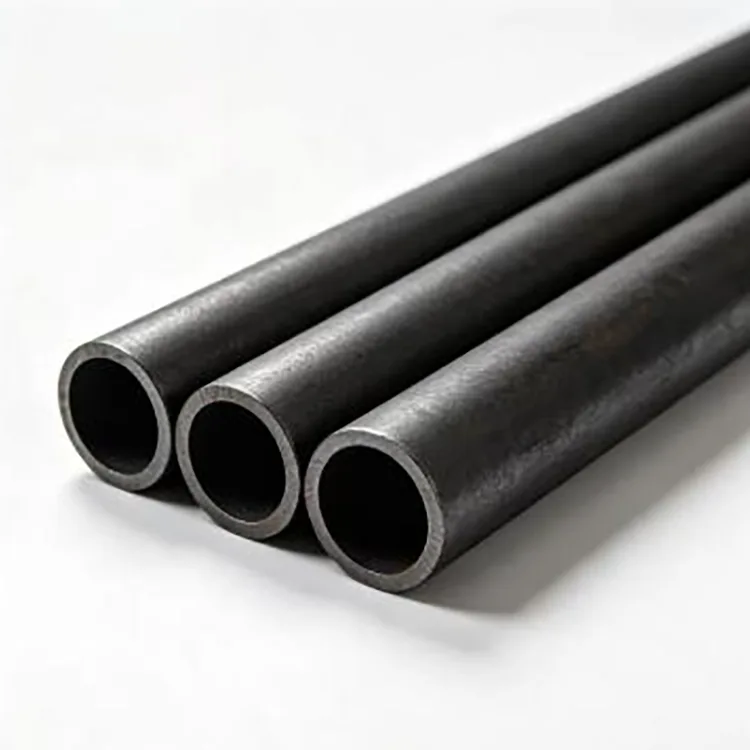

தடையற்ற கார்பன் ஸ்டீல் குழாய்

தடையற்ற கார்பன் எஃகு குழாய் ஒரு நீளமான வெல்ட் மடிப்பு இல்லாமல் உருவாகிறது. சூடான சுருட்டப்பட்ட குழாய் பொதுவாக பெரிய விட்டம், கனமான சுவர்கள் மற்றும் பொது பொறியியல் பயன்பாட்டிற்காக தேர்ந்தெடுக்கப்படுகிறது, அதே நேரத்தில் இறுக்கமான பரிமாண சகிப்புத்தன்மை மற்றும் மென்மையான மேற்பரப்பு தேவைப்படும் இடத்தில் குளிர்ந்த வரையப்பட்ட குழாய் பயன்படுத்தப்படுகிறது.

பைப்பை சீன GB/T தரநிலைகளுக்கு அல்லது ASTM, EN மற்றும் JIS தேவைகளுக்கு விண்ணப்பம் மற்றும் கொள்முதல் விவரக்குறிப்பின்படி வழங்கலாம்.

தரநிலைகள் மற்றும் பொருட்கள்

GB/T 8162-2018 என்பது கட்டுமான தடையற்ற ஸ்டீல் குழாய்களுக்கான தற்போதைய சீன தரநிலையாக உள்ளது, அதே நேரத்தில் GB/T 8163-2018 என்பது திரவ சேவைக்கான தடையற்ற எஃகு குழாய்களுக்கான தற்போதைய தரநிலையாகும்.

ASTM A53/A53M-24 தடையற்ற மற்றும் பற்றவைக்கப்பட்ட எஃகு குழாய் இரண்டையும் உள்ளடக்கியது, அதே நேரத்தில் ASTM A106/A106M-26 குறிப்பாக உயர்-வெப்பநிலை சேவைக்காக தடையற்ற கார்பன் எஃகு குழாய்களை உள்ளடக்கியது.

பொதுவான பொருட்களில் 20#, 45#, Q355B (16Mn), 27SiMn மற்றும் 40Cr ஆகியவை அடங்கும். பொருள் தேர்வு வலிமை, இயந்திரத்திறன், வெப்பநிலை, சேவை ஊடகம் மற்றும் உற்பத்தித் தேவைகளின் அடிப்படையில் இருக்க வேண்டும்.

அளவு வரம்பு

சிறப்பு பரிமாணங்கள், கனமான சுவர் குழாய் மற்றும் திட்ட-குறிப்பிட்ட சகிப்புத்தன்மை ஆகியவை வரைபடங்கள் அல்லது தொழில்நுட்ப விவரக்குறிப்புகளின்படி தயாரிக்கப்படலாம்.

சூடான உருட்டப்பட்டதா அல்லது குளிர்ச்சியாக வரையப்பட்டதா?

பெரிய விட்டம் மற்றும் கனமான சுவர் தேவைகளுக்கு, சூடான சுருட்டப்பட்ட தடையற்ற குழாய் பொதுவாக மிகவும் நடைமுறை தேர்வாகும். மிகவும் இறுக்கமான பரிமாண சகிப்புத்தன்மை தேவைப்படாத கட்டமைப்பு உறுப்பினர்கள், பொறியியல் உபகரணங்கள் மற்றும் பொதுவான தொழில்துறை பயன்பாடுகளில் இது பரவலாகப் பயன்படுத்தப்படுகிறது.

குளிர்ந்த வரையப்பட்ட தடையற்ற குழாய் சிறிய அளவுகள், இறுக்கமான சகிப்புத்தன்மை மற்றும் எந்திர பயன்பாடுகளுக்கு மிகவும் பொருத்தமானது. அதன் மென்மையான மேற்பரப்பு மற்றும் அதிக கட்டுப்படுத்தப்பட்ட பரிமாணங்கள் ஸ்லீவ்ஸ், புதர்கள் மற்றும் இயந்திர கூறுகள் போன்ற பகுதிகளுக்கான எந்திர வேலைகளை குறைக்கலாம்.

இரண்டு செயல்முறைகளும் ஒரே தயாரிப்பின் வெவ்வேறு தரங்களாக இல்லை. தேர்வு தேவையான அளவு, சகிப்புத்தன்மை, மேற்பரப்பு நிலை மற்றும் கீழ்நிலை செயலாக்கத்தின் அடிப்படையில் இருக்க வேண்டும்.

சரியான தரநிலையைத் தேர்ந்தெடுப்பது

கட்டமைப்பு உறுப்பினர்களுக்கு, இயந்திர கட்டமைப்புகள் மற்றும் பொது உருவாக்கம், GB/T 8162 தடையற்ற குழாய் பொருத்தமான தொடக்க புள்ளியாகும்.

நீர், எண்ணெய், எரிவாயு மற்றும் பிற திரவ-சேவை பயன்பாடுகளுக்கு, குழாய் GB/T 8163 போன்ற திரவ-சேவை விவரக்குறிப்புக்கு ஆர்டர் செய்யப்பட வேண்டும். சேவை ஊடகம், வடிவமைப்பு அழுத்தம், வெப்பநிலை மற்றும் தேவையான சோதனைகள் கொள்முதல் உத்தரவில் தெளிவாகக் குறிப்பிடப்பட வேண்டும்.

ASTM தேவைகளின் கீழ் உயர்-வெப்பநிலை சேவைக்காக, A106/A106M என்பது குறிப்பாக உயர்ந்த வெப்பநிலையில் பயன்படுத்தப்படும் தடையற்ற கார்பன் எஃகு குழாய்க்காக வடிவமைக்கப்பட்டுள்ளது.

பொருள் தேர்வு

20# கார்பன் ஸ்டீல் என்பது பொது பொறியியல் மற்றும் இயந்திர பயன்பாடுகளுக்கான பொதுவான தேர்வாகும். இது நல்ல இயந்திரத்திறன் மற்றும் வெல்டிபிலிட்டி மற்றும் பல வழக்கமான பயன்பாடுகளுக்கு ஏற்றது.

45# கார்பன் ஸ்டீல் அதிக வலிமை மற்றும் கடினத்தன்மை கொண்டது மற்றும் முக்கியமாக தண்டுகள், சட்டைகள் மற்றும் இயந்திர இயந்திர பாகங்களுக்கு தேர்ந்தெடுக்கப்படுகிறது. இந்த தரத்தைத் தேர்ந்தெடுப்பதற்கு முன் வெல்டிங் தேவைகளை கருத்தில் கொள்ள வேண்டும்.

கனமான கட்டமைப்புகள், இயந்திரங்கள் மற்றும் வெளிப்புற பொறியியல் பயன்பாடுகள் உட்பட அதிக கட்டமைப்பு வலிமை தேவைப்படும் இடங்களில் Q355B பொதுவாகப் பயன்படுத்தப்படுகிறது.

27SiMn மற்றும் 40Cr ஆகியவை ஹைட்ராலிக் கூறுகள் மற்றும் பிற இயந்திர பாகங்களுக்கு அதிக வலிமை அல்லது உடைகள் தேவைகளுக்கு உட்பட்ட அதிக வலிமை கொண்ட அலாய் கிரேடுகளாகும்.

இது எங்கே பயன்படுத்தப்படுகிறது

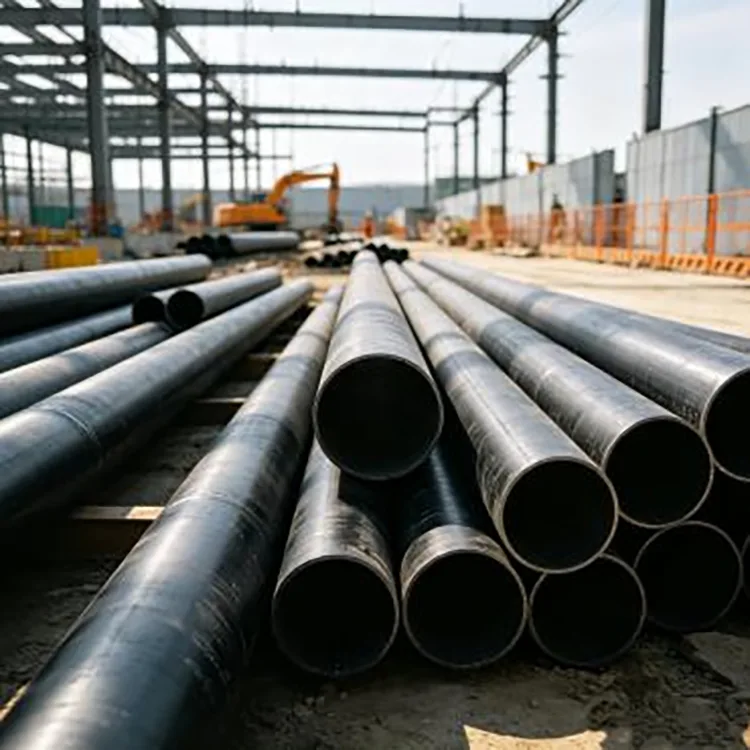

கட்டமைப்பு பொறியியல்

தொழில்துறை ஆலை கட்டமைப்புகள், ஆதரவு சட்டங்கள், பாலம் உறுப்பினர்கள், உபகரணங்கள் ஆதரவு மற்றும் பிற சுமை தாங்கும் எஃகு வேலை.

இயந்திர உற்பத்தி

இயந்திர சட்டங்கள், தண்டு சட்டைகள், ஹைட்ராலிக் சிலிண்டர் வெற்றிடங்கள், புதர்கள், சுரங்க உபகரணங்கள் பாகங்கள் மற்றும் பொறியியல் இயந்திர கூறுகள்.

கனரக உபகரணங்கள் மற்றும் போக்குவரத்து

வாகன பிரேம்கள், தூக்கும் கருவிகள், விவசாய இயந்திரங்கள் மற்றும் தடையற்ற எஃகு பிரிவுகள் தேவைப்படும் இதர புனையப்பட்ட கூறுகள்.

திரவ சேவை

நீர், எண்ணெய், எரிவாயு, நீராவி மற்றும் தொழில்துறை திரவ குழாய்கள் பொருந்தக்கூடிய திரவ-சேவை விவரக்குறிப்புக்கு குழாய் உத்தரவிடப்படும் போது.

தொழில்துறை மற்றும் நகராட்சி திட்டங்கள்

ஒளிமின்னழுத்த ஆதரவு கட்டமைப்புகள், முனிசிபல் ஸ்டீல்வொர்க், உபகரணங்கள் குழாய், ஸ்லீவ்ஸ் மற்றும் பிற ஜோடிக்கப்பட்ட எஃகு கூறுகள்.

சுவர் தடிமன் மற்றும் குழாய் தேர்வு

தடையற்ற குழாயைத் தேர்ந்தெடுக்க வெளிப்புற விட்டம் மட்டும் போதாது. சுவர் தடிமன் அழுத்தம் எதிர்ப்பு, சிதைவு எதிர்ப்பு மற்றும் ஒட்டுமொத்த பிரிவு வலிமையை பாதிக்கிறது, ஆனால் தேவையான தடிமன் உண்மையான வடிவமைப்பு நிலைமைகளிலிருந்து கணக்கிடப்பட வேண்டும்.

திரவ சேவைக்கு, கணக்கீடு வடிவமைப்பு அழுத்தம், வெப்பநிலை, உள் விட்டம், பொருள் பண்புகள், அரிப்பு கொடுப்பனவு மற்றும் பொருந்தக்கூடிய குழாய் வடிவமைப்பு குறியீடு ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும். கட்டமைப்பு பயன்பாட்டிற்கு, சுமை, இடைவெளி, ஆதரவு நிலைமைகள் மற்றும் பக்கிங் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.

இதனால்தான் கனமான குழாய் தானாகவே சரியான தேர்வாக இருக்காது. விவரக்குறிப்பு உண்மையான சேவை நிலைமைகளுடன் பொருந்த வேண்டும்.

செயலாக்கம் மற்றும் மேற்பரப்பு விருப்பங்கள்

திட்டத் தேவைகளுக்கு ஏற்ப வெட்டுதல், முடிவை எதிர்கொள்ளுதல், வளைத்தல், துரு அகற்றுதல், ஓவியம் வரைதல், ஹாட் டிப் கால்வனைசிங் மற்றும் பிற செயலாக்கங்களை நாங்கள் வழங்குகிறோம்.

இயந்திர பாகங்களுக்கு, இறுக்கமான பரிமாணக் கட்டுப்பாடு தேவைப்படும் இடங்களில் குளிர்ந்த வரையப்பட்ட குழாய் வழங்கப்படலாம். வெளிப்புற கட்டமைப்பு பயன்பாட்டிற்கு, தேவையான அரிப்பு பாதுகாப்பு அமைப்பின் படி மேற்பரப்பு சிகிச்சையை தனித்தனியாக குறிப்பிடலாம்.

ஏற்றுமதி ஆர்டர்கள் நீண்ட தூர கடல் போக்குவரத்திற்காக ஈரப்பதம் மற்றும் அரிப்புக்கு எதிராக தொகுக்கப்பட்டு, மூடப்பட்டிருக்கும் மற்றும் பாதுகாக்கப்படும்.

ஆய்வு

தேர்ந்தெடுக்கப்பட்ட தரநிலை மற்றும் கொள்முதல் தேவைகளுக்கு ஏற்ப ஆய்வு ஏற்பாடு செய்யப்படலாம். தயாரிப்பு மற்றும் பயன்பாட்டைப் பொறுத்து, இதில் இரசாயன கலவை, இயந்திர பண்புகள், பரிமாண ஆய்வு, ஹைட்ரோஸ்டேடிக் சோதனை மற்றும் அழிவில்லாத சோதனை ஆகியவை அடங்கும்.

திட்டத்திற்கு தேவைப்படும் போது ஆய்வு ஆவணங்கள் மற்றும் SGS, BV அல்லது TÜV மூலம் மூன்றாம் தரப்பு ஆய்வு ஆகியவற்றையும் ஏற்பாடு செய்யலாம்.

சப்ளை மற்றும் தனிப்பயன் ஆர்டர்கள்

பொருந்தக்கூடிய இடத்தில் இருக்கும் இருப்புகளிலிருந்து நிலையான அளவுகளை வழங்கலாம். கலப்பு அளவுகள், சோதனை அளவுகள், நிலையான நீள வெட்டு, சிறப்பு சுவர் தடிமன் அல்லது தனிப்பயனாக்கப்பட்ட செயலாக்கம் தேவைப்படும் திட்ட ஆர்டர்களையும் நாங்கள் கையாளுகிறோம்.

மேற்கோளுக்கு, குழாய் தரநிலை அல்லது பயன்பாடு, பொருள் தரம், வெளிப்புற விட்டம், சுவர் தடிமன், நீளம், அளவு மற்றும் தேவையான செயலாக்கம் ஆகியவற்றை வழங்கவும். ஏற்றுமதி ஆர்டர்களுக்கு, சேருமிடம் மற்றும் பேக்கிங் தேவைகளும் குறிப்பிடப்பட வேண்டும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: சூடான உருட்டப்பட்ட மற்றும் குளிர்ந்த வரையப்பட்ட தடையற்ற குழாய்க்கு என்ன வித்தியாசம்?

சூடான உருட்டப்பட்ட குழாய் பொதுவாக பெரிய விட்டம், தடிமனான சுவர்கள் மற்றும் பொது பொறியியல் பயன்பாடுகளுக்கு தேர்ந்தெடுக்கப்படுகிறது. இறுக்கமான பரிமாணங்கள் மற்றும் மென்மையான மேற்பரப்பைப் பெறுவதற்கு கூடுதல் வரைதல் செயல்முறையுடன் குளிர் வரையப்பட்ட குழாய் தயாரிக்கப்படுகிறது, இது துல்லியமான எந்திரம் மற்றும் இயந்திர கூறுகளுக்கு மிகவும் பொருத்தமானது.

Q2: GB/T 8162 மற்றும் GB/T 8163க்கு இடையே நான் எப்படி தேர்வு செய்வது?

GB/T 8162 என்பது கட்டமைப்பு நோக்கங்களுக்காகவும், GB/T 8163 திரவ சேவைக்காகவும் உள்ளது. விட்டம் அல்லது பொருள் தரத்தை மட்டும் விட குழாயின் உண்மையான பயன்பாட்டிலிருந்து சரியான தரநிலை தேர்ந்தெடுக்கப்பட வேண்டும்.

Q3: உயர் அழுத்த பயன்பாடுகளுக்கு தடையற்ற குழாய் எப்போதும் தேவையா?

அவசியம் இல்லை. குழாய் தேர்வு வடிவமைப்பு குறியீடு, அழுத்தம், வெப்பநிலை, நடுத்தர, பரிமாணங்கள், பொருள் மற்றும் தேவையான ஆய்வு ஆகியவற்றை சார்ந்துள்ளது. திட்ட விவரக்குறிப்புக்கு அதிக வெப்பநிலை சேவைக்கு தடையற்ற கார்பன் எஃகு குழாய் தேவைப்படும்போது, ​​ASTM A106/A106M என்பது பொருந்தக்கூடிய தரநிலையாகும்.

Q4: குழாயை கப்பலுக்கு முன் வெட்டி செயலாக்க முடியுமா?

ஆம். நிலையான-நீள வெட்டுதல், வளைத்தல், முனை எதிர்கொள்ளுதல், மேற்பரப்பு சிகிச்சை, கால்வனைசிங் மற்றும் பிற செயலாக்கங்களை ஒழுங்கு தேவைகளுக்கு ஏற்ப ஏற்பாடு செய்யலாம்.

Q5: நீங்கள் ASTM A53 தடையற்ற குழாய் வழங்க முடியுமா?

ஆம். ASTM A53/A53M தடையற்ற மற்றும் பற்றவைக்கப்பட்ட எஃகு குழாய் இரண்டையும் உள்ளடக்கியது, எனவே இது தேவைப்படும்போது தடையற்ற வகையை ஆர்டர் தெளிவாகக் குறிப்பிட வேண்டும்.
